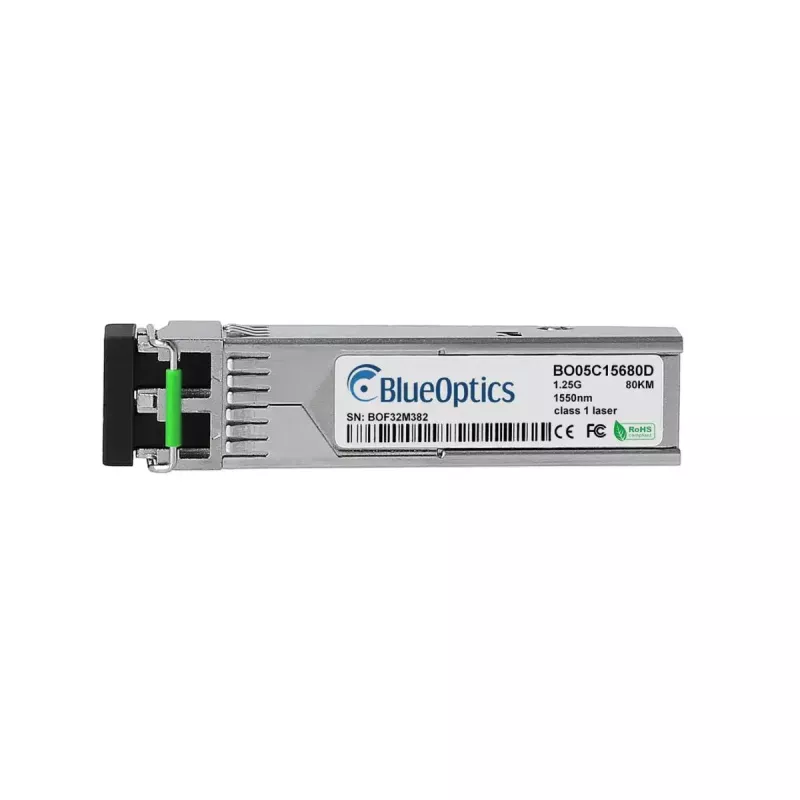

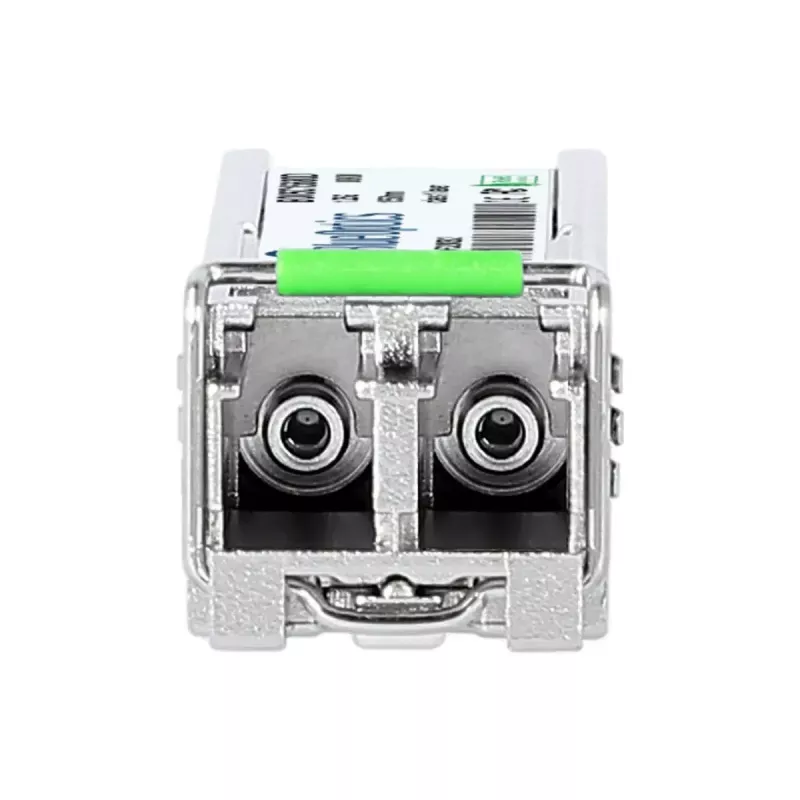

transceiver SFP BlueOptics SFPGZX70-BO 1250 Mbit/s 1550 nm

transceiver SFP BlueOptics SFPGZX70-BO to moduł światłowodowy jednomodowy zaprojektowany do łączy danych o prędkości 1,25 Gbit/s (1250 Mbit/s) przy długości fali 1550 nm. Umieszczony w metalowej obudowie SFP z interfejsem duplex LC, pracuje z napięciem zasilania 3,3 V i waży około 2 g. Moduł wspiera standardowy transport optyczny 1000BASE-ZX na duże odległości, gdy jest stosowany w kompatybilnym sprzęcie akceptującym transceivery SFP zgodne z MSA.

Zalety

Metalowa obudowa zapewnia stabilność mechaniczną i ekranowanie EMI, zachowując przy tym kompaktowe wymiary i niską wagę modułu. Zgodność ze standardami mechanicznymi i elektrycznymi SFP/MSA gwarantuje interoperacyjność z szeroką gamą przełączników, routerów i urządzeń pamięci masowej wspierających optykę 1000BASE-ZX. Długość fali 1550 nm i konstrukcja jednomodowa umożliwiają tworzenie łączy dalekiego zasięgu o niskim tłumieniu w połączeniu z odpowiednim światłowodem jednomodowym i złączami duplex LC.

Zastosowanie

• Łącza Ethernet dalekiego zasięgu (1000BASE-ZX) przez światłowód jednomodowy
• Połączenia między przełącznikami, routerami i systemami pamięci masowej w sieciach kampusowych lub metropolitalnych
• Szybkie łącza uplink optyczne i połączenia szkieletowe
• Środowiska wymagające zgodnych z MSA, wymiennych modułów optycznych SFP

Kluczowe specyfikacje

• Typ interfejsu: SFP (zgodny z MSA)
• Szybkość transmisji danych: do 1250 Mbit/s
• Długość fali: 1550 nm
• Złącze: duplex LC
• Typ światłowodu: światłowód jednomodowy (SMF)
• Obudowa: metal
• Napięcie zasilania: 3,3 V
• Waga: ok. 2 g

Sposób użycia

Włóż transceiver BlueOptics SFPGZX70-BO do kompatybilnego gniazda SFP w urządzeniu sieciowym, gdy urządzenie jest zasilane zgodnie z instrukcjami producenta. Podłącz jednomodowe kable krosowe duplex LC do terminali transceivera, dbając o prawidłową orientację nadawania/odbioru. Sprawdź, czy urządzenie host rozpoznaje transceiver i czy łącze zostało wynegocjowane z żądaną prędkością. Jeśli host obsługuje diagnostykę cyfrową (DDM/DOM), monitoruj napięcie zasilania, temperaturę, moc nadawania/odbioru i prąd polaryzacji lasera poprzez interfejs zarządzania, aby potwierdzić prawidłową pracę.

Zalecenia

W celu zapewnienia niezawodnej pracy na duże odległości należy używać wysokiej jakości światłowodu jednomodowego i złączy duplex LC. Upewnij się, że sprzęt host obsługuje optykę 1000BASE-ZX oraz, jeśli jest wymagane, monitorowanie DDM/DOM. Unikaj nadmiernych naprężeń mechanicznych modułu lub kabli krosowych i postępuj zgodnie z wytycznymi producenta urządzenia dotyczącymi wymiany podczas pracy (hot-swap) i uziemienia.
