transceiver SFP wielomodowy LevelOne 1,25 Gb/s, 2 km, 1310 nm

LevelOne SFP-3111 to wielomodowy transceiver SFP przeznaczony do łączy Gigabit Ethernet i sieci światłowodowych. Obsługuje dwukierunkową transmisję danych z szybkością do 1,25 Gb/s przez pojedynczy duplexowy rdzeń światłowodu i jest przeznaczony do pracy ze światłowodem wielomodowym 50/62,5 μm, zapewniając zasięg do 2 km. Moduł wykorzystuje źródło światła FP LD o długości fali 1310 nm, posiada złącze duplex LC i jest zasilany pojedynczym napięciem +3,3 V. Zaprojektowano go zgodnie z odpowiednimi specyfikacjami IEEE i ANSI oraz spełnia wymagania bezpieczeństwa laserowego EN 60825-1.

Zalety

transceiver oferuje kompaktową obudowę SFP, która umożliwia elastyczne wdrożenie w kompatybilnych przełącznikach i routerach bez dodatkowej konfiguracji. Zapewnia standaryzowane interfejsy elektryczne i optyczne do łatwej integracji, niski pobór mocy przy 3,3 V oraz zgodność z porozumieniami branżowymi (MSA) i normami bezpieczeństwa. Jego konstrukcja wspiera niezawodne łącza Gigabit Ethernet przez światłowód wielomodowy do 2 km.

Zastosowanie

• Łącza wysyłania i łącza Gigabit Ethernet w sieciach kampusowych lub korporacyjnych
• Połączenia światłowodowe krótkiego zasięgu w centrach danych i punktach dystrybucyjnych
• Aplikacje Fiber Channel i urządzenia wymagające modułów SFP zgodnych z MSA

Kluczowe specyfikacje

• Długość fali: 1310 nm
• Źródło optyczne: dioda laserowa FP
• Maksymalna szybkość transmisji: 1,25 Gb/s (NRZ)
• Typ światłowodu: wielomodowy (50/62,5 μm)
• Maksymalny zasięg: do 2 km

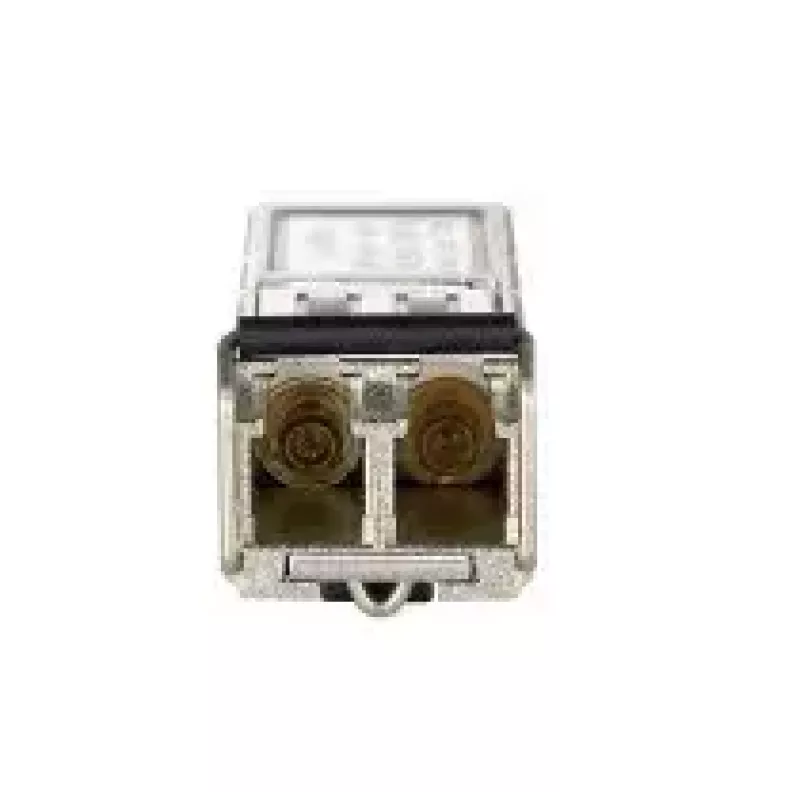

• Złącze: duplex LC
• Zasilanie: +3,3 V
• Obudowa: SFP (Small Form-Factor Pluggable)
• Standardy: kompatybilny z IEEE 802.3z
• Bezpieczeństwo: zaprojektowany zgodnie z EN 60825-1 (laser klasy 1)

Sposób użycia

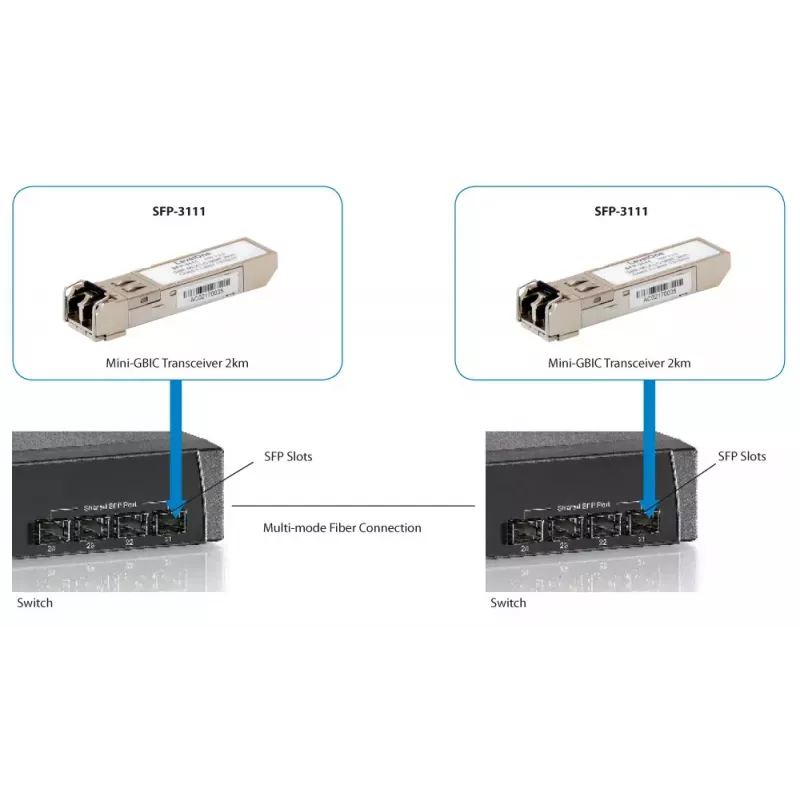

Włóż transceiver SFP do kompatybilnego gniazda SFP w przełączniku, routerze lub konwerterze mediów, aż się zatrzaśnie, a następnie podłącz kable światłowodowe wielomodowe duplex LC (50/62,5 μm) do modułu. Upewnij się, że podłączone urządzenie jest zasilane i skonfigurowane do pracy Gigabit Ethernet z szybkością 1,25 Gb/s zgodnie z wymaganiami; sam moduł nie wymaga dodatkowego oprogramowania. Przestrzegaj zasad prawidłowego obchodzenia się ze światłowodami i utrzymuj złącza w czystości, aby zachować jakość łącza.

Zalecenia

Używaj tego modułu ze światłowodem wielomodowym o określonych rozmiarach rdzenia i utrzymuj odległości łącza w granicach 2 km. Oczyść złącza LC przed podłączeniem, unikaj nadmiernego zginania kabli światłowodowych i sprawdź kompatybilność modułu z gniazdem SFP w sprzęcie sieciowym oraz obsługiwanymi standardami.
