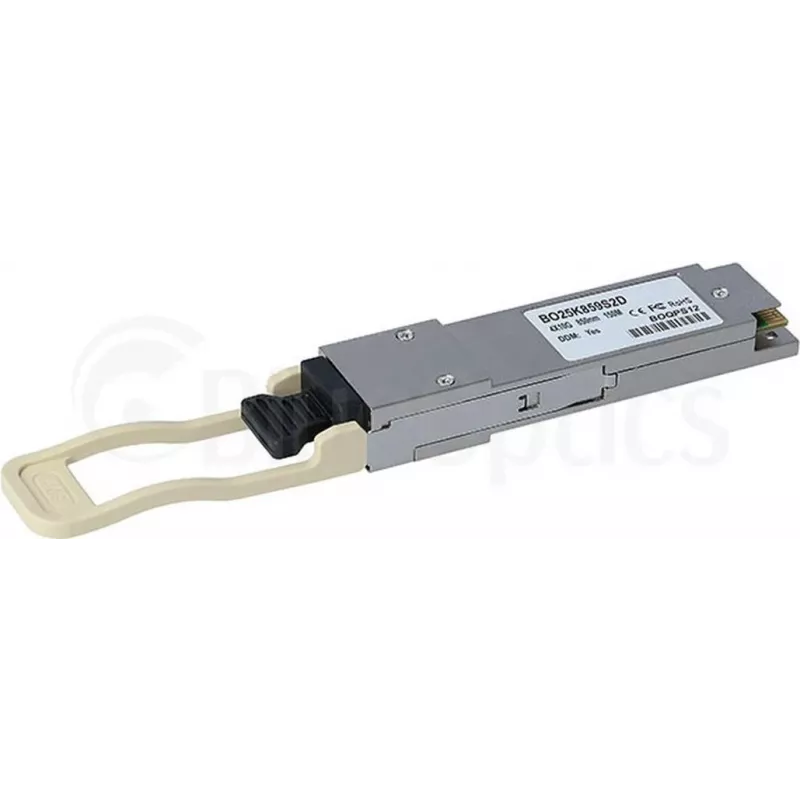

transceiver światłowodowy CBO PAN-QSFP-40GBASE-SR4 40 Gbit/s, wielomodowy, do 150 m

transceiver światłowodowy CBO PAN-QSFP-40GBASE-SR4 40 Gbit/s, wielomodowy, do 150 m to moduł w formacie QSFP przeznaczony do łączy krótkiego zasięgu o dużej przepustowości. Obsługuje zagregowaną przepustowość 40 Gbit/s dzięki połączeniu czterech równoległych kanałów światłowodowych wielomodowych (SR4). Zaprojektowany z myślą o połączeniach top-of-rack w centrach danych, łączach uplink przełączników i połączeniach między serwerami, moduł stanowi kompaktowe, hot-pluggable rozwiązanie dla gęstych środowisk sieciowych i szybkich cykli wymiany.

Zalety

transceiver zapewnia wydajność 40 Gbit/s przez światłowód wielomodowy z zasięgiem do 150 m, umożliwiając łącza o dużej przepustowości bez złożoności optyki jednomodowej. Jego format QSFP obsługuje czterokanałową transmisję równoległą, co przekłada się na efektywne wykorzystanie infrastruktury światłowodowej i mniejsze okablowanie. Konstrukcja typu plug-in upraszcza instalację i konserwację, a standardowe interfejsy elektryczne i optyczne zapewniają szeroką kompatybilność z obsługiwanymi przełącznikami i serwerami.

Zastosowanie

• Połączenia top-of-rack i leaf-spine w centrach danych
• Łącza uplink i agregacyjne przełączników
• Szybkie połączenia serwer-przełącznik
• Szkieletowe łącza światłowodowe wielomodowe krótkiego zasięgu w kampusach i środowiskach korporacyjnych

Kluczowe specyfikacje

• Format: QSFP (Quad Small Form-factor Pluggable)
• Przepustowość: 40 Gbit/s agregowana (cztery równoległe tory)
• Typ transmisji: światłowód wielomodowy, równoległy SR4
• Maksymalny zasięg: do 150 metrów na światłowodzie wielomodowym
• Interfejs optyczny: kompatybilność z czterokanałowym złączem równoległym MPO/MTP
• Hot-pluggable: tak
• Typowe zastosowania: Ethernet krótkiego zasięgu, połączenia w centrach danych

Sposób użycia

Włóż transceiver QSFP do kompatybilnego portu QSFP w przełączniku lub serwerze, ustawiając moduł zgodnie z kluczem, aby wyrównać złącze. Podłącz wielomodowy zespół światłowodowy MPO/MTP, dbając o prawidłową polaryzację i czyste powierzchnie czołowe złączy, aby utrzymać parametry optyczne. Po włożeniu sprawdź stan łącza za pomocą interfejsu zarządzania urządzenia hosta i monitoruj parametry optyczne, jeśli są obsługiwane. Aby wyjąć moduł, wyłącz port, jeśli wymaga tego host, i delikatnie wyciągnij moduł, korzystając z mechanizmu zwalniającego.

Zalecenia

Używaj okablowania światłowodowego wielomodowego zgodnego z odpowiednimi standardami (OM3/OM4), aby osiągnąć określony zasięg. Przed połączeniem sprawdzaj i czyść złącza MPO/MTP, unikaj nadmiernych zagięć w pobliżu modułu i przestrzegaj wytycznych dotyczących temperatury otoczenia i obsługi dostarczonych przez dostawcę sprzętu hosta, aby zapewnić niezawodną pracę.
