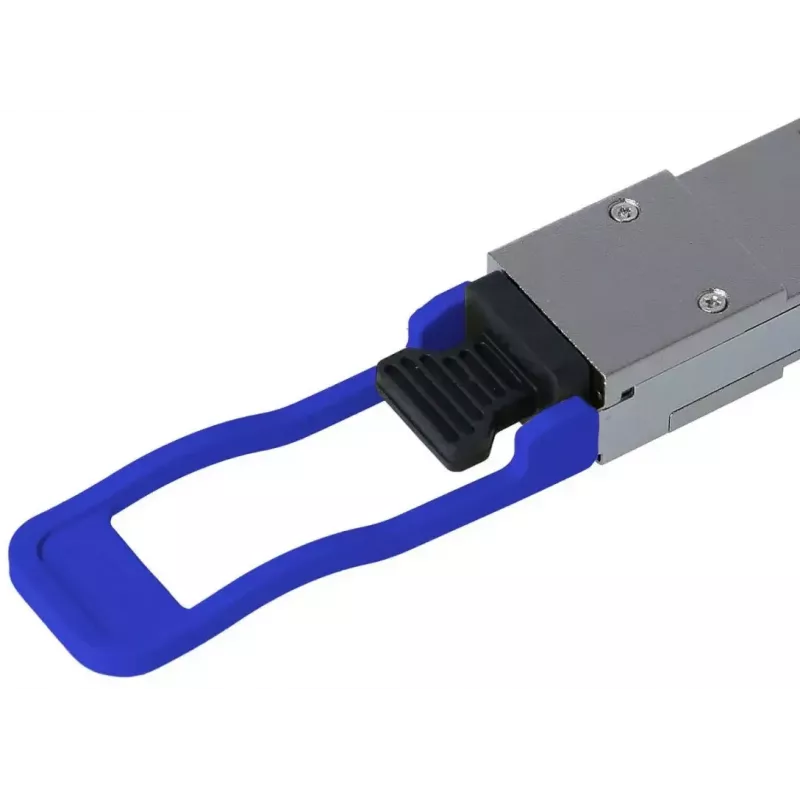

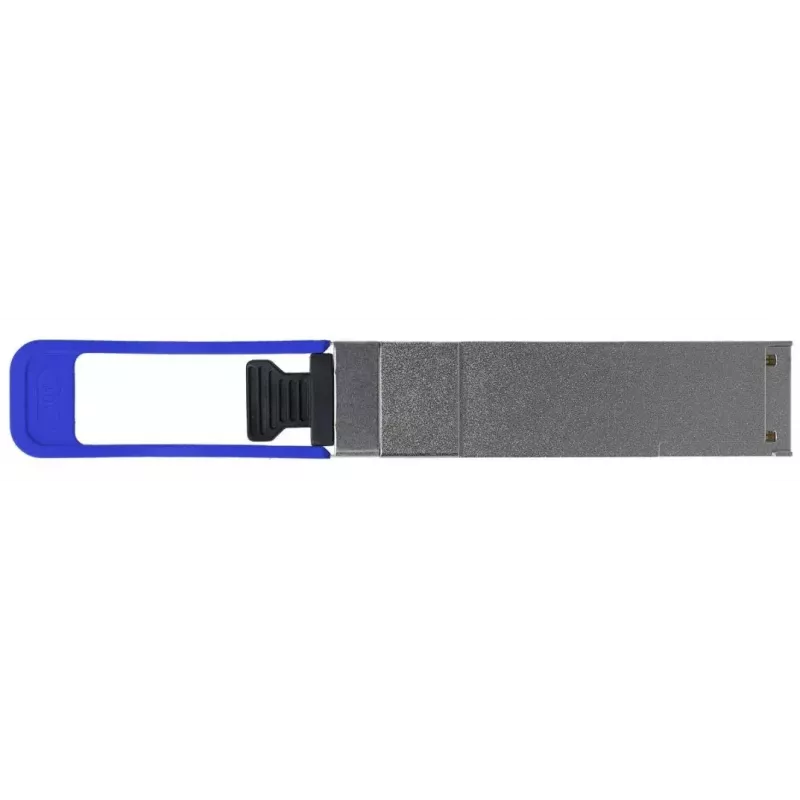

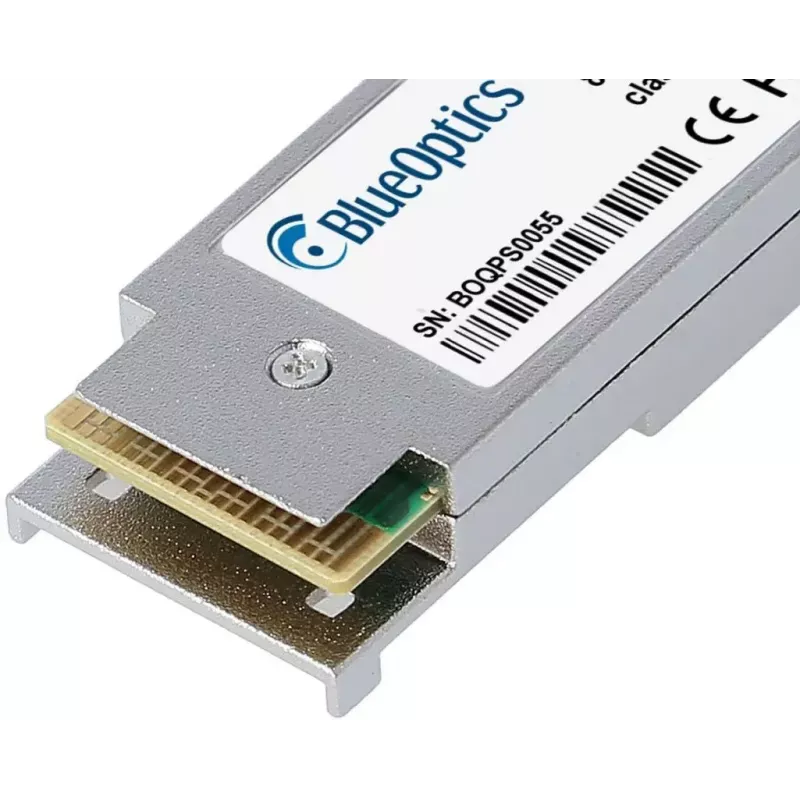

transceiver światłowodowy QSFP BlueOptics AXLM762-10000S-BO 10000 m

BlueOptics AXLM762-10000S-BO to transceiver światłowodowy QSFP zaprojektowany do szybkich łączy optycznych do 10 000 metrów na światłowodzie jednomodowym. Zamknięty w lekkiej obudowie aluminiowej i ważący zaledwie 20 g, moduł ten pasuje do standardowych gniazd QSFP i zapewnia niezawodną transmisję danych 40G w urządzeniach sieciowych obsługujących aplikacje 40GBASE-LR4. Wykorzystuje łączność LC Duplex i posiada sekcje nadajnika i odbiornika z CWDM, umożliwiające przesyłanie multipleksowanych sygnałów optycznych na duże odległości przy jednoczesnym zachowaniu minimalnych wymiarów i wagi.

Zalety

transceiver oferuje dalekosiężną wydajność do 10 km na światłowodzie jednomodowym i obsługuje przepływność 40G odpowiednią dla Ethernetu i pokrewnych szybkich protokołów. Jego aluminiowa obudowa zapewnia trwałość fizyczną i odprowadzanie ciepła, a kompaktowa konstrukcja o wadze 20 g ułatwia obsługę i instalację w gęsto upakowanych centrach danych. Moduł jest zgodny z powszechnymi specyfikacjami mechanicznymi i elektrycznymi MSA QSFP oraz obsługuje diagnostykę cyfrową (DDM/DOM) umożliwiającą monitorowanie parametrów pracy, takich jak napięcie zasilania, prąd lasera, moc optyczna i temperatura, gdy jest wspierana przez sprzęt hosta.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Włóż BlueOptics AXLM762-10000S-BO do kompatybilnego gniazda QSFP w swoim przełączniku, routerze lub innym urządzeniu sieciowym, gdy host jest wyłączony, lub postępując zgodnie z instrukcjami hot-swap dostawcy. Podłącz kable krosowe światłowodu jednomodowego LC Duplex do portów transceivera, przestrzegając prawidłowej orientacji nadawania/odbioru. Upewnij się, że łącze światłowodowe, panel krosowy i zdalny transceiver są odpowiednie do pracy w trybie 40GBASE-LR4, a oprogramowanie układowe lub sterowniki hosta akceptują moduły QSFP innych producentów. Jeśli to możliwe, włącz i odczytaj wartości DDM/DOM z interfejsu zarządzania hosta, aby zweryfikować moc optyczną, temperaturę i inne parametry diagnostyczne na żywo.

Zalecenia

Używaj kabli krosowych światłowodu jednomodowego LC Duplex przystosowanych do odległości 10 km lub większych i dbaj o czystość powierzchni czołowych złączy, aby zapewnić optymalną jakość sygnału. Sprawdź kompatybilność z docelowym modelem przełącznika lub routera i włącz diagnostykę cyfrową na hoście, aby monitorować stan łącza. Dla najlepszych rezultatów w środowiskach centrów danych prowadź światłowody przez odpowiednie panele zarządzania i unikaj nadmiernych promieni gięcia.
