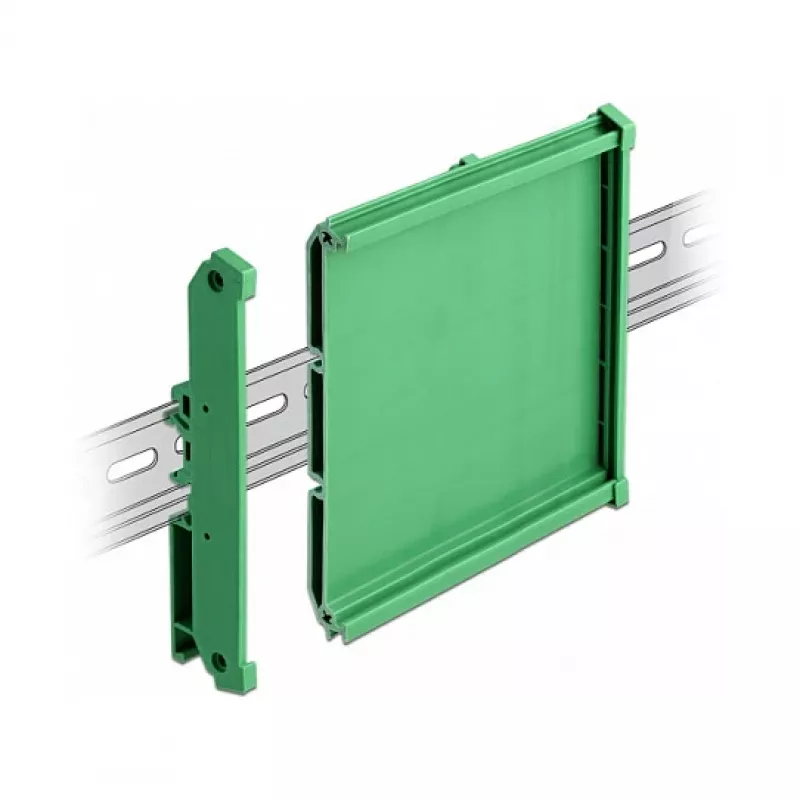

Uchwyt do płyt DeLOCK 107 mm na szynę DIN o długości 10 cm

Uchwyt do płyt DeLOCK przeznaczony jest do mocowania płytek drukowanych o szerokości 107 mm i montowania ich na standardowych szynach DIN 15 mm lub 35 mm. Wykonany z trwałego zielonego tworzywa sztucznego uchwyt ma długość około 10 cm i można go przycinać na krótsze odcinki, aby dopasować do różnych wymagań instalacyjnych. Po skróceniu zaślepki końcowe można ponownie zamontować, aby chronić krawędzie płytki i zapewnić estetyczne wykończenie.

Zalety

Uchwyt zapewnia proste i stabilne rozwiązanie do montażu płytek drukowanych na szynach DIN, łącząc kompaktową długość 10 cm z możliwością skrócenia profilu do niestandardowych instalacji. Jego konstrukcja z tworzywa sztucznego jest odporna na korozję i lekka, a wymienne zaślepki końcowe przywracają schludny wygląd po przycięciu.

Zastosowanie

• Montowanie płytek PCB lub małych płytek drukowanych o szerokości 107 mm na szynach DIN
• Szafy sterownicze i obudowy przemysłowe, gdzie wymagana jest oszczędność miejsca i modułowy montaż
• Projekty wymagające podpór pod płytki o niestandardowej długości poprzez skrócenie uchwytu

Kluczowe dane techniczne

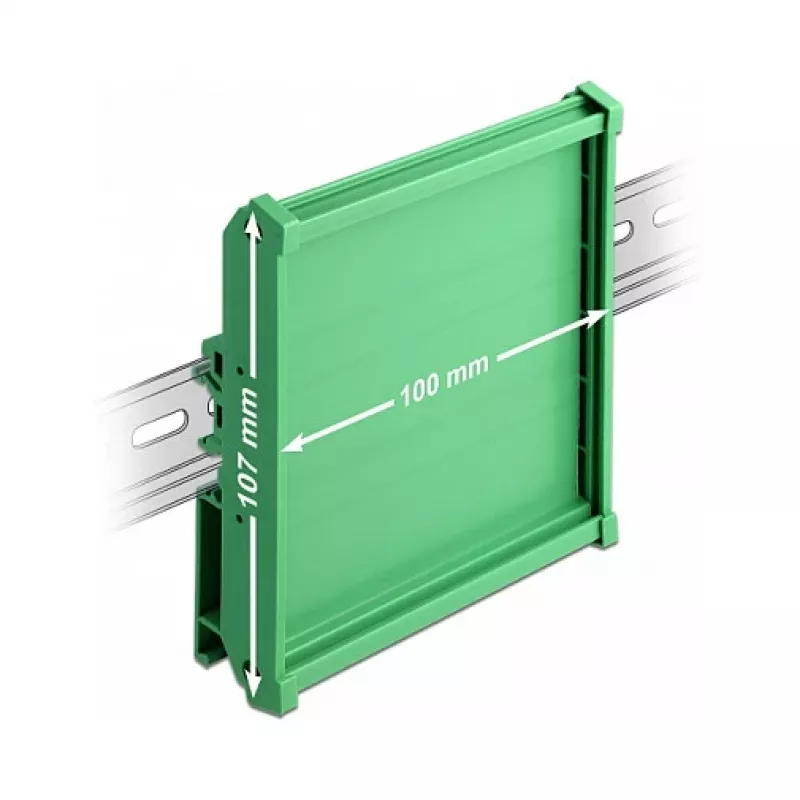

• Kompatybilna szerokość płytki: 107 mm
• Kompatybilność z szynami DIN: 15 mm i 35 mm
• Długość: około 10 cm
• Materiał: tworzywo sztuczne
• Kolor: zielony
• Marka: DELOCK, MPN: 66573, EAN: 4043619665730

Sposób użycia

Zmierz wymaganą długość instalacji i w razie potrzeby skróć uchwyt za pomocą odpowiedniego narzędzia tnącego. Włóż płytkę do uchwytu tak, aby płytka PCB stabilnie osadziła się na szerokości podparcia 107 mm, a następnie zamontuj uchwyt na szynie DIN 15 mm lub 35 mm zgodnie ze standardową praktyką montażu na szynie DIN. Po skróceniu załóż ponownie dwie zaślepki końcowe na przycięte końce, aby chronić krawędzie i zakończyć instalację.

Zalecenia

Podczas skracania uchwytu noś odpowiednie środki ochrony osobistej i upewnij się, że krawędzie cięcia są oczyszczone z zadziorów przed ponownym założeniem zaślepek. Sprawdź, czy uchwyt i zamontowana płytka nie kolidują z sąsiednimi elementami na szynie DIN i czy wybrany rozmiar szyny DIN (15 mm lub 35 mm) pasuje do szyny obudowy.
