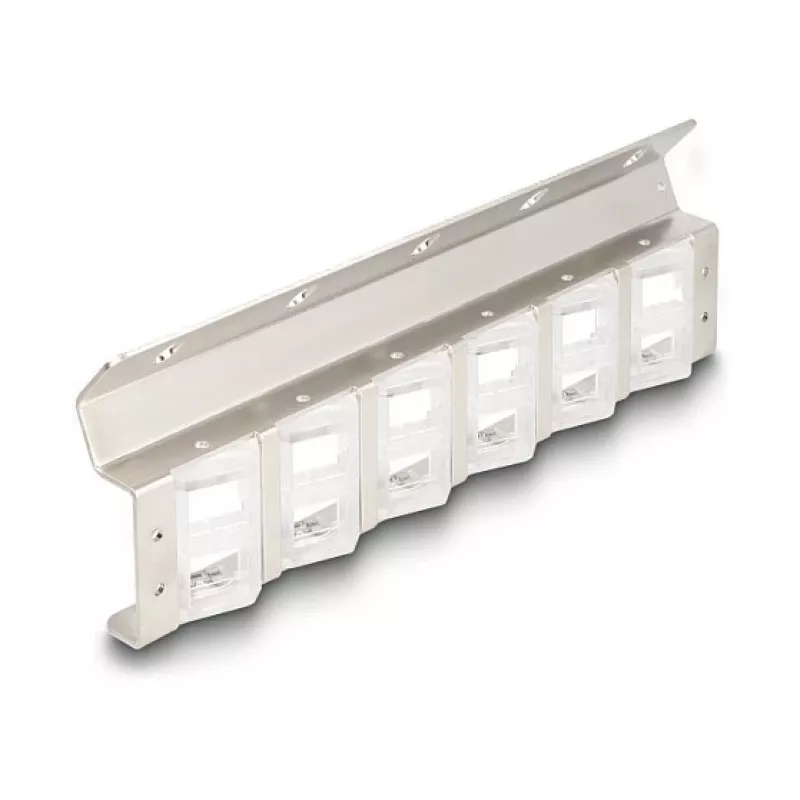

Uchwyt keystone 12-portowy uchylny do montażu w szafie 10-calowej i 19-calowej/na ścianie, DELOCK 67040, metal/tworzywo, srebrny, 77×222×27 mm

DELOCK 67040 to 12-portowy uchylny uchwyt keystone przeznaczony do montażu w szafach 10" i 19" lub na ścianach. Zatrzaskowa rama łączy konstrukcję metalowo-tworzywową w srebrnym wykończeniu i ma rozmiar umożliwiający pomieszczenie do dwunastu modułów keystone o maksymalnej szerokości modułu 17,5 mm. Uchwyt jest wyposażony w uchylne porty keystone do prowadzenia kabli pod kątem oraz zintegrowane połączenie uziemiające do bezpiecznego odprowadzania prądów elektrycznych. Wymiary: 77 × 222 × 27 mm. Dostarczany jako pojedyncza jednostka w pudełku; moduły keystone nie są dołączone.

Zalety

Uchylne porty umożliwiają oszczędne przestrzennie i kątowe wprowadzanie kabli, zmniejszając naprężenia na złączach i poprawiając dostępność podczas łączenia w ciasnych instalacjach szaf lub na ścianie. Mieszana konstrukcja metalowo-tworzywowa zapewnia równowagę między stabilnością strukturalną a zmniejszoną wagą, podczas gdy standardowy format zatrzaskowy upraszcza instalację do 12 modułów keystone. Zintegrowany punkt uziemiający umożliwia podłączenie do przewodu uziemiającego w celu zwiększenia bezpieczeństwa w środowiskach sieciowych i telekomunikacyjnych.

Odpowiedni dla

• Montaż boczny w szafach 10" i 19", gdzie potrzebna jest dodatkowa łączność keystone

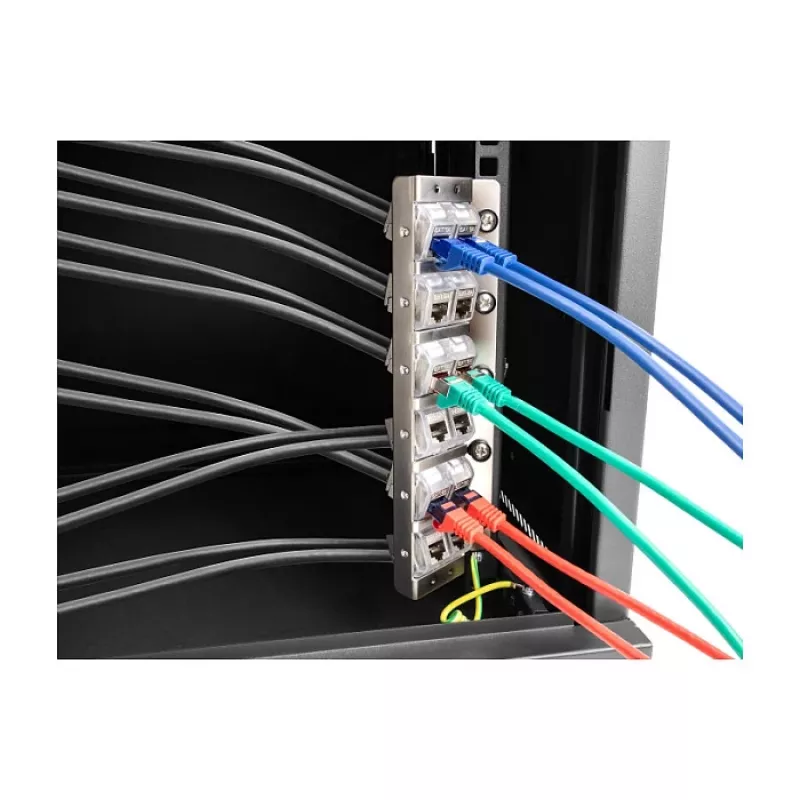

• Płyty krosowe montowane na ścianie w serwerowniach, biurach lub szafach komunikacyjnych
• Instalacje sieciowe i telekomunikacyjne wymagające prowadzenia kabli pod kątem w celu oszczędności miejsca
• Panele krosowe i paneli rozdzielcze wykorzystujące do 12 modułów keystone (maks. szerokość 17,5 mm każdy)

Najważniejsze dane techniczne

• Materiał: metal i tworzywo
• Wykończenie: srebrne
• Pojemność: 12 portów keystone, uchylne
• Maksymalna szerokość modułu keystone: 17,5 mm
• Montaż: kompatybilny z montażem bocznym w szafie 10" i 19" lub montażem na ścianie

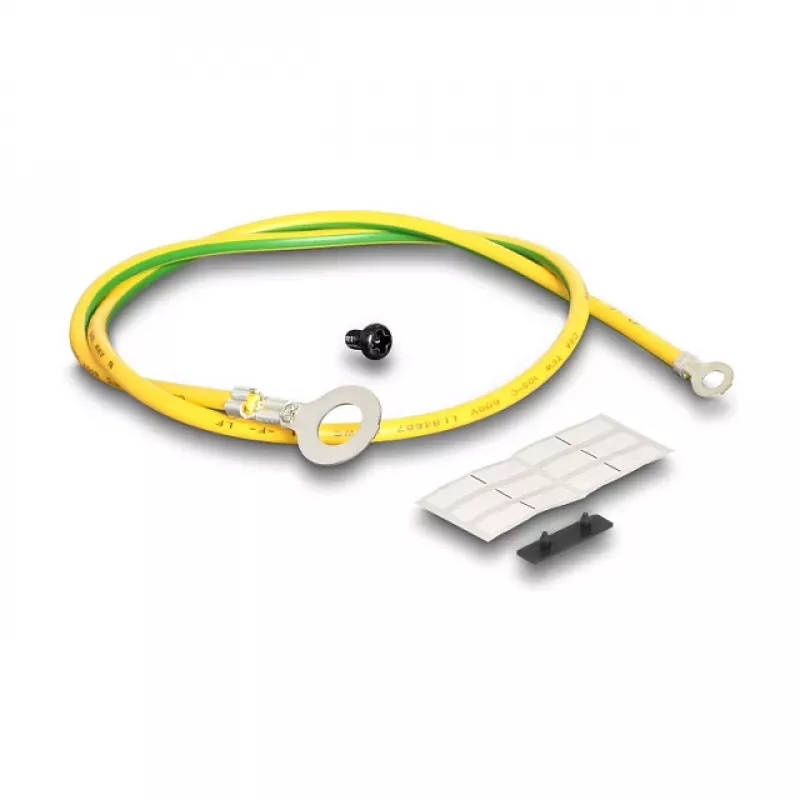

• Uziemienie: zintegrowane połączenie uziemiające
• Wymiary (S × Dł × W): 77 × 222 × 27 mm
• Zawartość opakowania: 1 uchwyt keystone (moduły keystone nie są dołączone)

Jak używać

Włóż kompatybilne moduły keystone (maksymalna szerokość 17,5 mm) w zatrzaskowe otwory, aż zaskoczą. Zamocuj uchwyt w przeznaczonym miejscu w szafie 10" lub 19" lub przymocuj go do odpowiedniej powierzchni ściany za pomocą wkrętów i osprzętu odpowiednich dla środowiska instalacji. Podłącz punkt uziemiający do przewodu uziemiającego/ochronnego zgodnie z lokalnymi przepisami elektrycznymi. Wykorzystaj funkcję uchylania portów, aby poprowadzić kable pod kątem minimalizującym promień gięcia i naprężenie złącza.

Zalecenia

Przed instalacją sprawdź wymiary modułów keystone, aby upewnić się co do kompatybilności. Użyj odpowiednich wkrętów i kołków montażowych do wybranej powierzchni montażowej i upewnij się, że połączenie uziemiające zostało wykonane przez wykwalifikowany personel zgodnie z lokalnymi przepisami. Nie przekraczaj zalecanej szerokości modułu, aby uniknąć nieprawidłowego osadzenia lub uszkodzenia.
