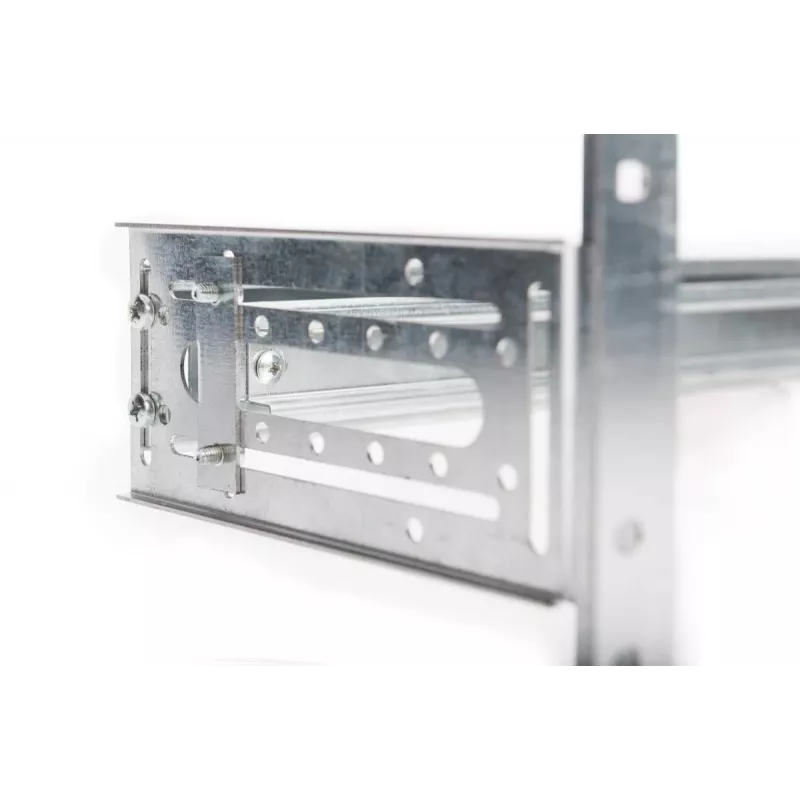

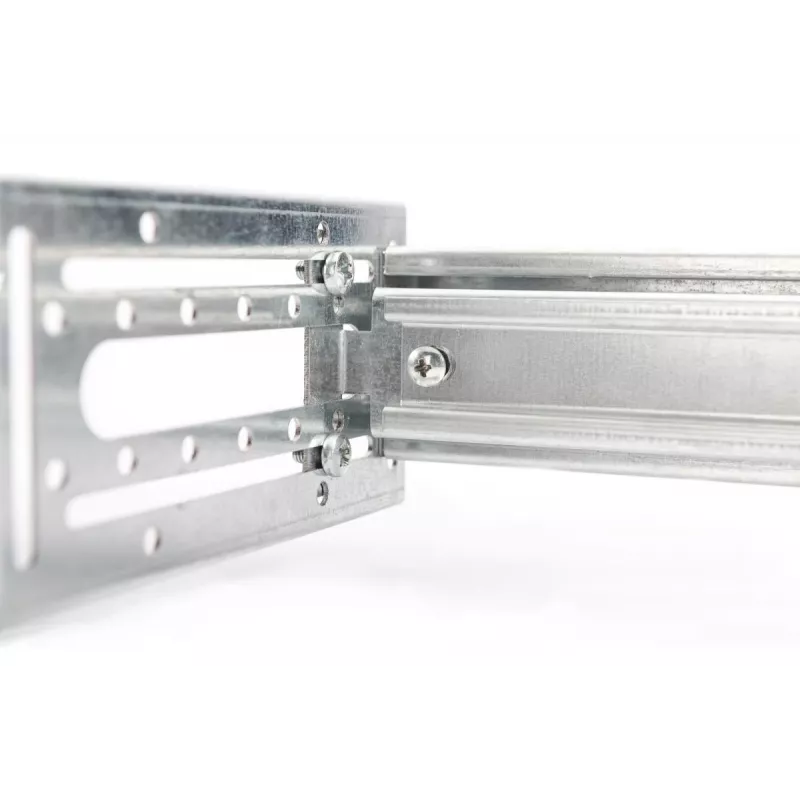

Uchwyt na szynę DIN DIGITUS, 4U, 178x483x223 mm, ocynkowany, w zestawie szyna DIN, regulowana głębokość i wysokość

Uchwyt na szynę DIN 483 mm (19") zapewnia szybki, bezśrubowy montaż urządzeń na szynę DIN 35 mm. Zawiera wstępnie zamontowaną szynę DIN 35 x 390 mm (zgodnie z normą DIN EN 60715) z regulowaną głębokością oraz tylną korytko kablowe w kształcie litery C z regulowaną wysokością w celu optymalizacji okablowania. Cała rama może być regulowana na wysokość w szafie rack za pomocą stałych wsporników 4U, aby dostosować się do różnych wymagań dotyczących przestrzeni.

Zalety

Uchwyt umożliwia szybki montaż kompatybilnych urządzeń bez śrub, obsługuje montaż poziomy poprzez obrót szyny o 90° w górę lub w dół oraz upraszcza zarządzanie kablami dzięki korytku w kształcie litery C o zmiennej wysokości i punktom mocowania na taśmy lub opaski kablowe. Regulacja wysokości całej ramy pozwala na elastyczne pozycjonowanie w standardowych szafach rack.

Kluczowe specyfikacje

• Kompatybilna szyna: szyna DIN 35 mm, zamontowana zgodnie z normą DIN EN 60715
• Wymiary szyny DIN (wys. x szer.): 35 x 390 mm
• Całkowita szerokość uchwytu: 483 mm (19")
• Głębokość: zmienna, szyna może być obrócona o 90° w celu montażu poziomego
• Korytko kablowe: w kształcie litery C, o zmiennej wysokości, z punktami mocowania na taśmy lub opaski kablowe
• Montaż w szafie rack: regulowana wysokość ramy ze stałymi wspornikami 4U

Sposób użycia

Zamontuj uchwyt w szafie rack za pomocą stałych wsporników 4U i dostosuj jego wysokość według potrzeb. Zamontuj dołączoną szynę DIN 35 x 390 mm; dostosuj głębokość szyny i obróć ją o 90°, jeśli wymagana jest instalacja pozioma. Zatrzaśnij kompatybilne urządzenia na szynę DIN 35 mm bez śrub. Prowadź kable przez tylne korytko w kształcie litery C i przymocuj je taśmami lub opaskami kablowymi w wyznaczonych punktach mocowania.

Zalecenia

Przed instalacją sprawdź kompatybilność urządzeń z szyną DIN 35 mm i upewnij się, że głębokość i orientacja szyny zapewniają wystarczającą przestrzeń na podłączone kable i przepływ powietrza. Użyj odpowiednich materiałów mocujących do montażu w szafie rack i przymocuj kable w punktach mocowania korytka, aby utrzymać uporządkowane okablowanie.
