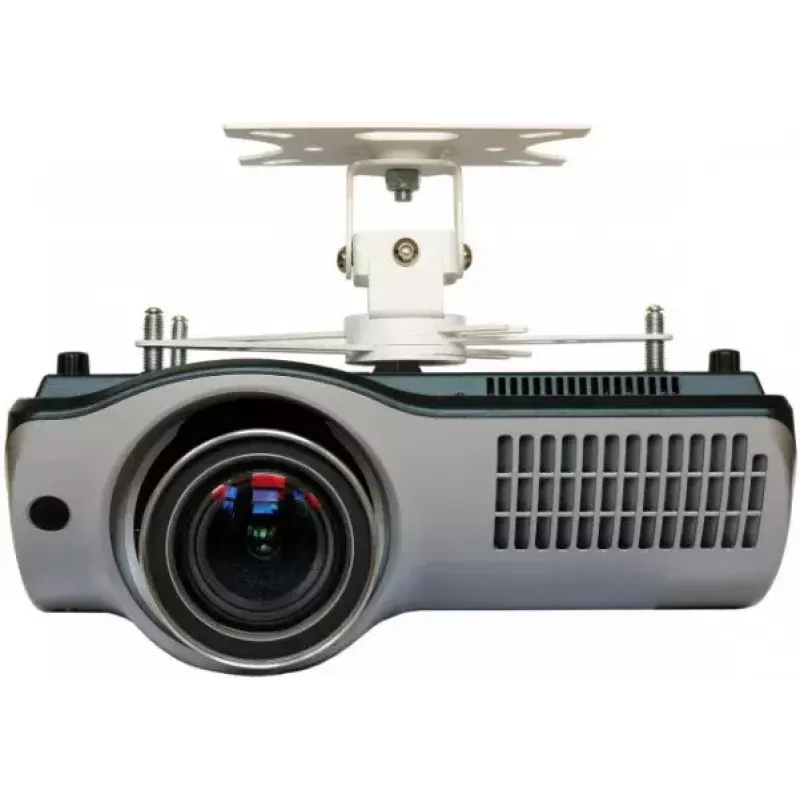

Uchwyt sufitowy Vision TM-1200

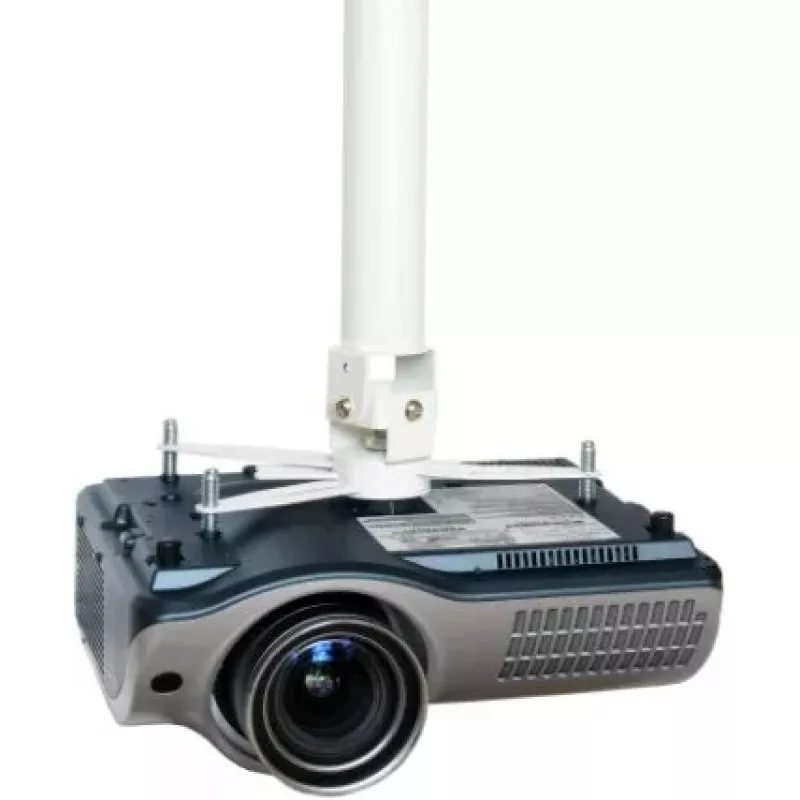

Uchwyt sufitowy Vision TM-1200 to uniwersalny uchwyt sufitowy do projektorów, zaprojektowany do bezpiecznego mocowania większości projektorów wideo/danych do sufitu. Posiada stały słupek o długości 1,1 m, który można przyciąć na miejscu, aby uzyskać wymaganą długość, białe wykończenie komponujące się ze standardowymi sufitami oraz dołączoną linkę zabezpieczającą. Uchwyt ma maksymalne zalecane bezpieczne obciążenie robocze 20 kg i konstrukcję przyjazną dla kabli, umożliwiającą swobodny dostęp dla dużych złączy.

Zalety

Konstrukcja ze stałym słupkiem zapewnia wysoką sztywność, umożliwiając jednocześnie płynną regulację długości po przycięciu. W zestawie znajduje się linka zabezpieczająca przed upadkiem, zapewniająca dodatkowe mocowanie. System czterech śrub z przepustem kablowym zachowuje swobodny dostęp do przewodów, nawet dla dużych złączy VGA. Zamiast szybkozłączy zastosowano śruby zabezpieczające, aby zmniejszyć ryzyko manipulacji. W przypadku skośnych sufitów mechanizm uchylny umożliwia regulację do 90°. Do zestawu dołączony jest pierścień maskujący (TM-1200) zapewniający estetyczny wygląd w instalacjach z sufitami podwieszanymi.

Zastosowanie

• Montaż projektorów wideo lub danych na płaskich sufitach
• Instalacje wymagające estetycznego wykończenia w sufitach podwieszanych
• Pomieszczenia ze skośnymi sufitami, gdzie potrzebne są konfiguracje uchylne lub wysięgnikowe
• Instalacje kina domowego i profesjonalne instalacje AV z projektorami o wadze do 20 kg

Kluczowe specyfikacje

• Model: Vision TM-1200
• Typ montażu: Sufitowy
• Długość słupka (dostarczona): 1,1 m (przycinana na miejscu)
• Maksymalne zalecane bezpieczne obciążenie robocze (SWL): 20 kg
• Kolor: Biały
• Zawiera: linkę zabezpieczającą, klucz płaski, klucz imbusowy z kołkiem, szablon wiertniczy, zestaw wkrętów, pierścień maskujący TM-1200
• Mechanizm uchylny: do 90° do skośnych sufitów

Sposób użycia

Zmierzyć i oznaczyć wymaganą długość słupka, a następnie przyciąć dostarczony słupek o długości 1,1 m za pomocą obcinaka do rur 2" o zakresie 6–67 mm (nie dołączony). Przy użyciu dostarczonego szablonu wiertniczego wywiercić otwory 9 mm w słupku pod osprzęt montażowy. Przymocować płytę sufitową do konstrukcji zgodnie z lokalnymi przepisami budowlanymi i bezpieczeństwa, zmontować system czterech śrub z przepustem kablowym, aby pozostawić wolną ścieżkę kablową, i zamocować słupek. Wyregulować ramiona uchwytu, aby wyrównać je z gwintowanymi wkładkami w projektorze, dobrać odpowiedni wkręt z dostarczonego zestawu i dokręcić za pomocą dołączonego klucza płaskiego i klucza imbusowego z kołkiem. Zamocować linkę zabezpieczającą jako dodatkowe zabezpieczenie. W przypadku montażu w suficie podwieszanym przymocować pierścień maskujący TM-1200 w celu uzyskania estetycznego wykończenia.

Zalecenia

Uchwyt należy stosować wyłącznie w zakresie zalecanego bezpiecznego obciążenia roboczego 20 kg, przestrzegać lokalnych norm montażowych dotyczących mocowań sufitowych oraz stosować odpowiedni sprzęt ochronny podczas cięcia i montażu słupka. Obcinak do rur i tarcza do cięcia metalu nie są dołączone; należy je nabyć u dostawcy sprzętu. Dla najwyższej stabilności preferować stałe mocowania sufitowe, a nie tylko lekkie materiały.
