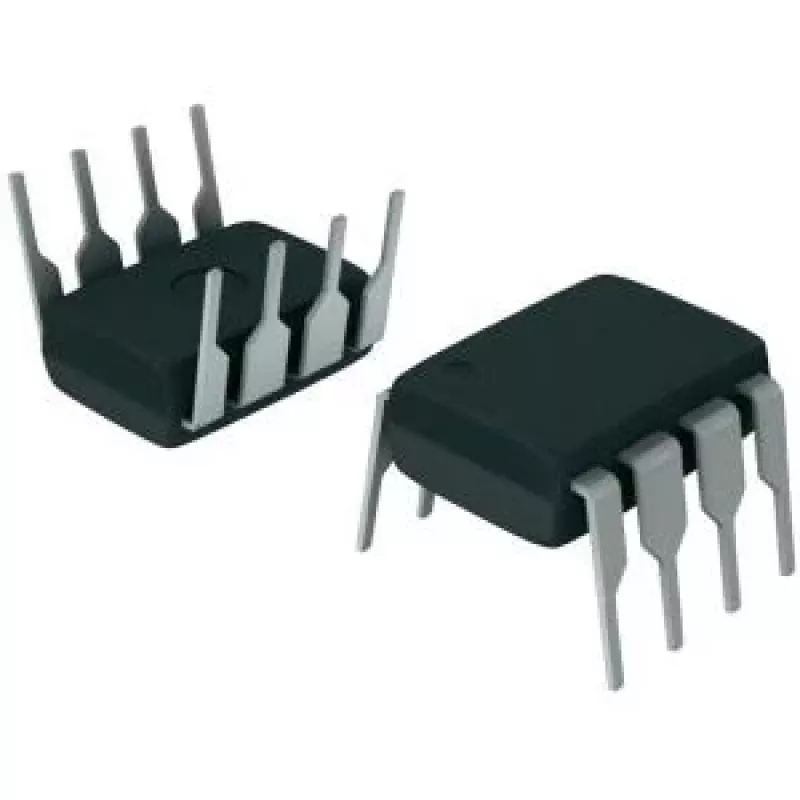

Układ scalony mocy DC/DC regulator przełączający Texas Instruments LM2594HVN-ADJ/NOPB PDIP-8 regulowane wyjście

LM2594HVN-ADJ/NOPB to regulowany układ scalony regulatora przełączającego DC/DC w obudowie PDIP‑8 przeznaczony do konwersji napięcia obniżającego (buck). Integruje on wbudowany przełącznik i układ sterowania, aby zapewnić regulowane wyjście regulowane za pomocą zewnętrznych komponentów. Urządzenie nadaje się do projektowania zasilaczy na poziomie płytki, regulacji napięcia w systemach wbudowanych, prototypowania oraz naprawy lub wymiany kompatybilnych modułów regulatorów, gdzie wymagane jest regulowane wyjście i prosta implementacja.

Zalety

Regulator oferuje wydajną konwersję obniżającą ze zintegrowanym przełącznikiem mocy, zmniejszając liczbę zewnętrznych komponentów i zajmowaną powierzchnię płytki w porównaniu z rozwiązaniami dyskretnymi. Jego regulowane wyjście pozwala projektantom ustawić wymagane napięcie za pomocą standardowych sieci rezystorów. Obudowa PDIP‑8 upraszcza obsługę i prototypowanie na płytkach przewlekanych i płytkach stykowych. Charakterystyki termiczne i elektryczne są odpowiednie dla szeregu zastosowań wbudowanych i przemysłowych przy stosowaniu w określonych granicach.

Nadaje się do

• Zasilacze na poziomie płytki dla systemów wbudowanych
• Prototypowanie i rozwój na płytkach stykowych i PCB przewlekanych
• Wymiana kompatybilnych modułów regulatorów regulowanych
• Regulacja napięcia dla czujników, mikrokontrolerów i układów peryferyjnych

Specyfikacja techniczna

• Funkcja: Regulator przełączający obniżający (buck) z regulowanym wyjściem
• Typ obudowy: 8-wyprowadzeniowy PDIP (przewlekany)
• Zintegrowany wbudowany przełącznik i układ sterowania do konwersji mocy
• Regulowane napięcie wyjściowe za pomocą zewnętrznej sieci dzielnika rezystorowego sprzężenia zwrotnego
• Nadaje się do implementacji na poziomie płytki i prototypowania

Sposób użycia

Skonfiguruj napięcie wyjściowe, podłączając zalecany zewnętrzny dzielnik rezystorowy między wyjście, sprzężenie zwrotne i masę zgodnie z wytycznymi aplikacyjnymi urządzenia. Użyj określonego dławika, diody i kondensatorów wejściowych/wyjściowych dobranych pod kątem prądu znamionowego i częstotliwości przełączania, aby zapewnić stabilną regulację i niskie tętnienia. Zamontuj obudowę PDIP‑8 na PCB lub płytce stykowej z odpowiednimi odstępami dla rozpraszania ciepła. Sprawdź zakres napięcia wejściowego i limity termiczne przed przyłożeniem obciążenia oraz postępuj zgodnie ze standardowymi praktykami projektowania dla regulatorów przełączających, aby zminimalizować szumy i zapewnić stabilną pracę.
