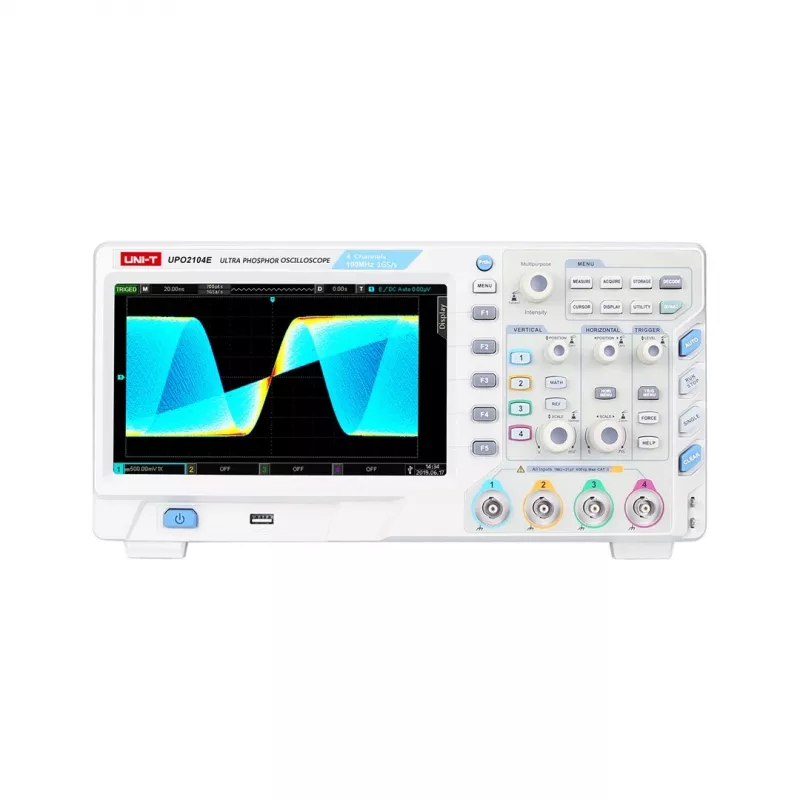

UNI-T UPO2104E 100 MHz 4-kanałowy oscyloskop cyfrowy

UNI-T UPO2104E to wysokowydajny 4-kanałowy oscyloskop cyfrowy z pasmem 100 MHz i próbkowaniem w czasie rzeczywistym 1 GS/s, zaprojektowany dla profesjonalnych inżynierów i techników. Wyposażony w duży 8-calowy wyświetlacz TFT LCD o rozdzielczości 800x600, głęboką pamięć 56 Mpts i szybkość przechwytywania przebiegów 80 000 wfms/s do szczegółowej analizy sygnałów.

Zalety

Dzięki 4 kanałom analogowym, zaawansowanemu wyzwalaniu i dekodowaniu szeregowemu (IIC, SPI, RS232/UART, CAN, LIN), UPO2104E upraszcza złożone pomiary. 34 automatyczne pomiary i rozbudowane funkcje matematyczne (w tym FFT, całka, różniczka) zwiększają produktywność.

Zastosowania

• Naprawa i diagnostyka elektroniki
• Rozwój systemów wbudowanych
• Laboratoria edukacyjne i szkoleniowe
• Badania i rozwój

Kluczowe specyfikacje

• Pasmo: 100 MHz
• Kanały analogowe: 4
• Próbkowanie w czasie rzeczywistym: 1 GS/s
• Głębokość pamięci: 56 Mpts
• Szybkość przechwytywania przebiegów: 80 000 wfms/s
• Wyświetlacz: 8-calowy TFT LCD, 800x600 pikseli
• Czułość pionowa: 1 mV/dz - 20 V/dz
• Podstawa czasu: 2 ns/dz - 1000 s/dz
• Rozdzielczość przetwornika ADC: 8-bit
• Impedancja wejściowa: 1 MΩ ± 2% || 18 pF ± 3 pF
• Czas narastania: < 3,5 ns
• Łączność: USB Host, USB Device, LAN, AUX Out

Zalecenia

Do kompleksowej analizy i debugowania sygnałów, połącz UPO2104E z wysokiej jakości sondami i rozważ opcjonalny akumulator do pracy przenośnej.
