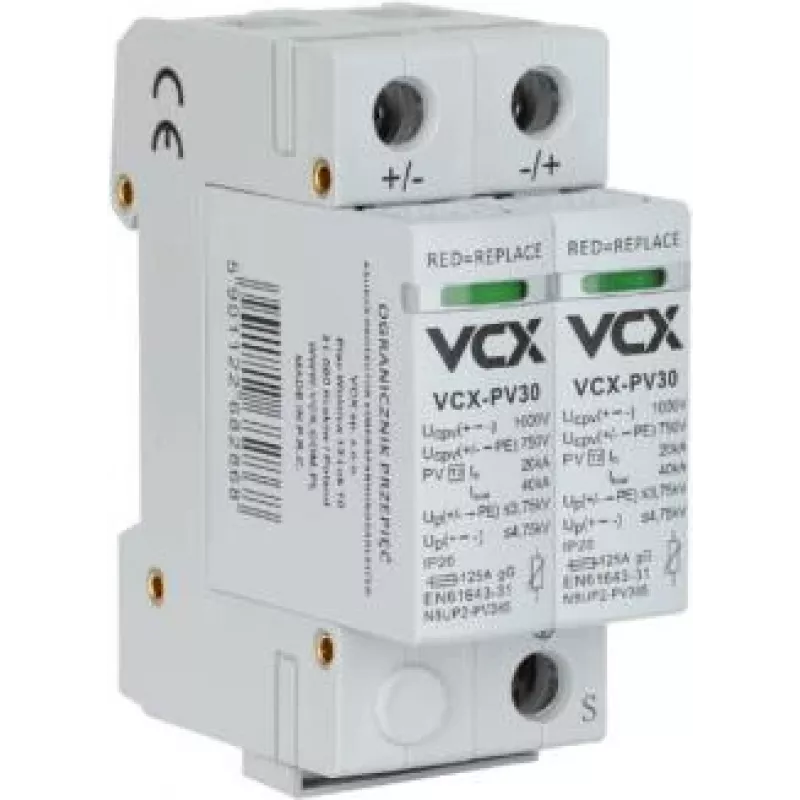

VCX DC C2P 1000V PV30 Ogranicznik przepięć typu 2 2P 1000V DC do systemów fotowoltaicznych

VCX DC C2P 1000V PV30 to ogranicznik przepięć typu 2 (T2) przeznaczony specjalnie do systemów fotowoltaicznych (PV). Zapewnia niezawodną ochronę przed przepięciami przejściowymi spowodowanymi wyładowaniami atmosferycznymi lub operacjami łączeniowymi, chroniąc instalację solarną i podłączone urządzenia. Dzięki maksymalnemu napięciu ciągłej pracy 1000V DC i prądowi znamionowemu wyładowczemu 20 kA, ten dwubiegunowy ogranicznik zapewnia solidną wydajność i długotrwałą trwałość.

Zalety

Wysokiej jakości obudowa z termoplastu o właściwościach uniepalniających zapewnia bezpieczeństwo i trwałość. Wizualna sygnalizacja stanu (zielona/czerwona flaga) umożliwia łatwe monitorowanie stanu ochrony. Kompaktowy montaż na szynie DIN oszczędza miejsce w rozdzielnicy. Zgodny z normami międzynarodowymi IEC 61643-31 i EN 50539-11.

Zastosowanie

• Systemy fotowoltaiczne z napięciem DC do 1000V
• Panele słoneczne i inwertery
• Komercyjne i domowe instalacje solarne
• Ochrona strony DC systemów PV

Kluczowe specyfikacje

• Typ produktu: Ogranicznik przepięć (SPD)
• Zastosowanie: Systemy fotowoltaiczne (PV)
• Napięcie systemu DC: 1000V DC
• Typ SPD: Typ 2 (T2)
• Liczba biegunów: 2P
• Maksymalne napięcie ciągłej pracy (Ucpv): 1000V DC
• Prąd znamionowy wyładowczy (In): 20 kA (8/20 µs)
• Maksymalny prąd wyładowczy (Imax): 40 kA (8/20 µs)
• Poziom ochrony napięciowej (Up): ≤ 3,2 kV
• Zdolność wytrzymywania prądu zwarciowego (Iscpv): 1000 A
• Czas reakcji: < 25 ns
• Montaż: Szyna DIN 35mm
• Zakres temperatur pracy: -40°C do +80°C
• Stopień ochrony: IP20
• Sygnalizacja stanu: Wizualna (zielona/czerwona flaga)
• Zgodność z normami: IEC 61643-31, EN 50539-11
• Materiał obudowy: Termoplast, uniepalniony
• Przekrój przyłącza: 4-25 mm²

Zalecenia

Dla optymalnej ochrony należy zainstalować ten ogranicznik jak najbliżej inwertera PV lub skrzynki łączeniowej. Zapewnij prawidłowe uziemienie i przestrzegaj lokalnych przepisów elektrycznych. Zaleca się regularną kontrolę wzrokową wskaźnika stanu w celu potwierdzenia stanu operacyjnego.
