Ventilation duct clamp Fischer 64094

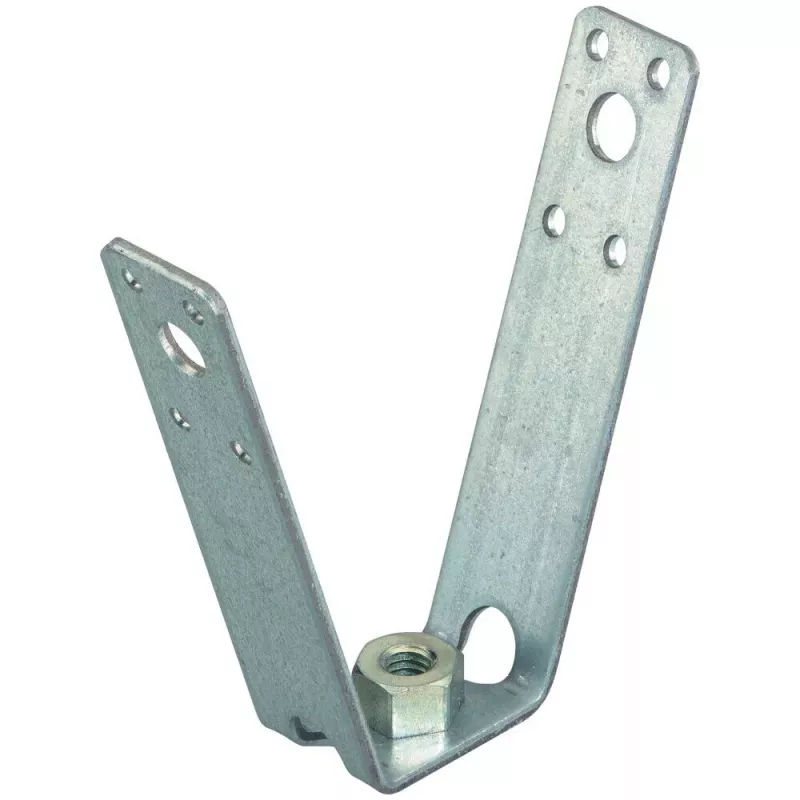

Wieszak trapezowy Fischer TZ to element mocujący do blach trapezowych, przeznaczony do mocowania elementów systemów wentylacyjnych i tryskaczowych. Jest przeznaczony do stosowania ze śrubą SKS M8x100 w wyciętym otworze i może być również używany do mocowania innych rur za pomocą wkrętów samogwintujących lub stalowych nitów zrywalnych. Określone punkty ścinania/zginania umożliwiają dopasowanie wieszaka do kształtu blachy trapezowej. Gwint przyłączeniowy to M8. Materiał to stal ocynkowana, odpowiednia do zadań mocowania w instalacjach HVAC i kanałach wentylacyjnych.

Zalety

Dopuszczenie VdS dla TZ/TZH oraz dopuszczenie FM dla TZA zapewniają niezależnie potwierdzone bezpieczeństwo. Określone punkty zginania umożliwiają precyzyjne dopasowanie do profilu blachy trapezowej, a cynkowanie zapewnia ochronę antykorozyjną do długotrwałego stosowania w instalacjach wentylacyjnych.

Nadaje się do

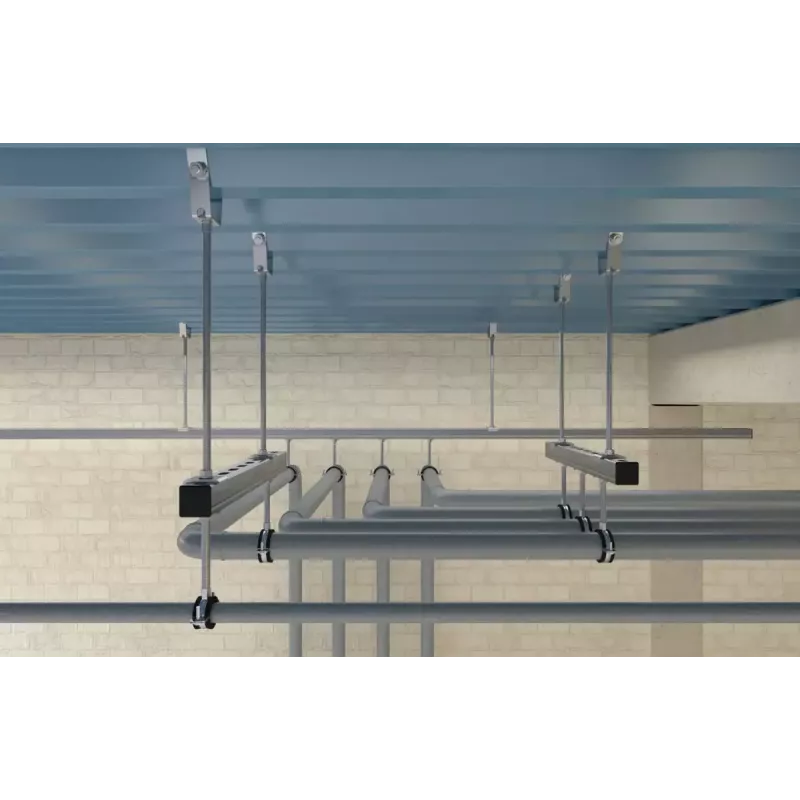

• Mocowania kanałów wentylacyjnych do blachy trapezowej
• Montażu rur instalacji tryskaczowych za pomocą śruby SKS M8x100
• Mocowania rur przy użyciu wkrętów samogwintujących lub stalowych nitów zrywalnych

Kluczowe specyfikacje

• Marka: FISCHER
• MPN: 64094
• EAN: 4006209640944
• Gwint przyłączeniowy: M8
• Materiał: stal DX51D+Z 140-275 (nr materiału 1.0226+Z) zgodnie z DIN EN 10327; DD11 zgodnie z DIN EN 10111
• Powierzchnia: ocynkowana galwanicznie
• Wymiary (typowe zastosowanie): szerokość 90 mm, głębokość 25 mm, wysokość 90 mm

Sposób użycia

Umieścić wieszak trapezowy na wyciętym otworze w blasze trapezowej tak, aby punkty zginania pokrywały się z profilem blachy. Użyć śruby SKS M8x100 do zamocowania elementów tryskaczowych przez wieszak; do innych rur użyć odpowiednich wkrętów samogwintujących lub stalowych nitów zrywalnych. Dokręcić połączenie M8 z wymaganym momentem obrotowym podanym przez producenta rur lub kształtek i sprawdzić, czy wieszak przylega do powierzchni blachy, aby zapewnić równomierne rozłożenie obciążenia.

Zalecenia

Stosować wieszak w połączeniu z określoną śrubą SKS M8x100 do instalacji tryskaczowych i wybierać odporne na korozję elementy złączne do środowisk zewnętrznych lub wilgotnych. Przed montażem sprawdzić kompatybilność długości śruby i typu nitu z grubością blachy i średnicą rury.
