Vertiv Geist VP4G20AE jednostka dystrybucji zasilania (PDU) 42 gniazda AC 0U Czarna

Vertiv VP4G20AE to monitorowana pionowa jednostka dystrybucji zasilania (PDU) 0U przeznaczona do dystrybucji zasilania w szafach rack i zdalnego zarządzania energią. Urządzenie oferuje mieszankę gniazd IEC C13 i IEC C19 – 36 C13 i 6 C19 – łącznie 42 gniazda AC, a podłącza się je za pomocą 3-metrowego kabla wejściowego IEC 60309 (3P+N+E, IP44). Obsługuje nominalne napięcia wejściowe 200–240/346–415 V przy 50–60 Hz i do 16 A na wejście, zapewniając dostępną moc odpowiednią dla trójfazowych środowisk rack. Zintegrowany monitoring raportuje wartości prądu, mocy i napięcia oraz udostępnia dostęp sieciowy poprzez protokoły takie jak SNMP, HTTP/S, SSH i NTP. Urządzenie zawiera czytelny dotykowy ekran LCD o rozdzielczości 128x128 do wyświetlania danych energetycznych na jednostce oraz wewnętrzny czujnik orientacji zapewniający prawidłowy układ wyświetlacza w instalacjach poziomych lub pionowych. Certyfikaty obejmują IEC 62368-1, CE i UKCA oraz regionalne oznaczenia EMC.

Zalety

Monitorowana konstrukcja dostarcza metryki mocy na wejście i ogólne, pomagając ocenić zużycie energii i identyfikować nieprawidłowe warunki bez dodatkowego zewnętrznego pomiaru. Kompaktowa pionowa obudowa 0U oszczędza miejsce w szafie rack, oferując jednocześnie wysoką gęstość gniazd dla mieszanej łączności C13 i C19. Wbudowane protokoły sieciowe i wyświetlacz dotykowy umożliwiają lokalny i zdalny dostęp do danych energetycznych w czasie rzeczywistym. Funkcja bezpiecznego rozruchu i certyfikaty bezpieczeństwa zgodne ze standardami branżowymi wspierają bezpieczne i zgodne z normami wdrożenie w centrach danych i szafach sieciowych.

Zastosowanie

• Dystrybucja zasilania w szafach rack w centrach danych i serwerowniach
• Środowiska wymagające mieszanej łączności gniazd IEC C13 i C19
• Zdalny monitoring i zarządzanie zużyciem energii na poziomie szafy
• Pionowe instalacje 0U, gdzie oszczędność miejsca w szafie jest istotna

Kluczowe specyfikacje

• Obudowa: pionowa PDU 0U
• Liczba gniazd AC: 42 łącznie (36 IEC C13, 6 IEC C19)
• Złącze wejściowe: kabel 3 m IEC 60309 (3P+N+E, IP44)
• Nominalne napięcie wejściowe: 200–240 V / 346–415 V (trójfazowe)
• Częstotliwość: 50–60 Hz
• Nominalny prąd wejściowy: do 16 A
• Moc: do około 11 kW (trójfazowa, w zależności od napięcia wejściowego i instalacji)

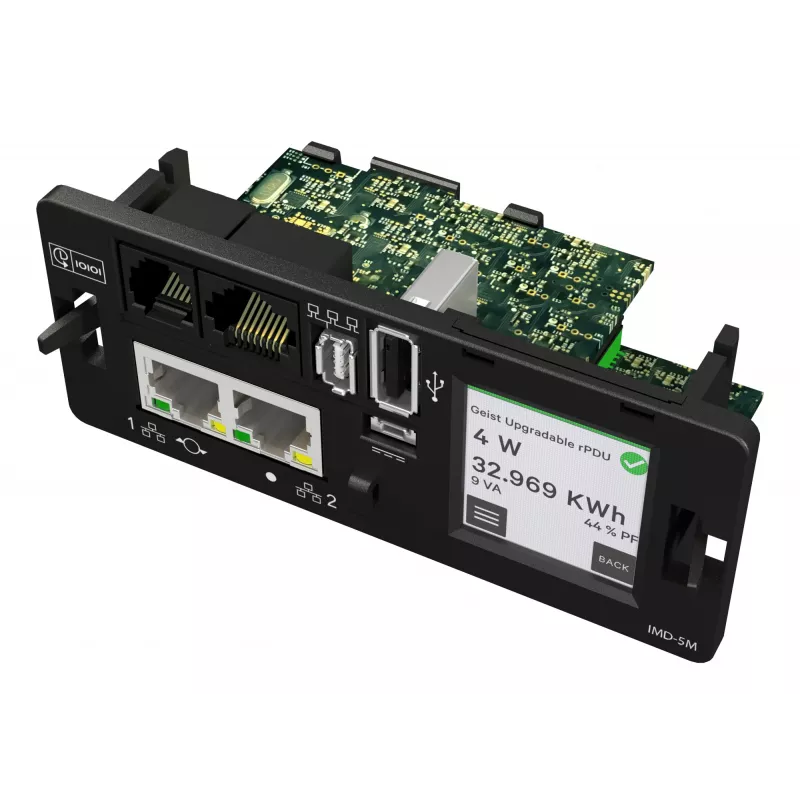

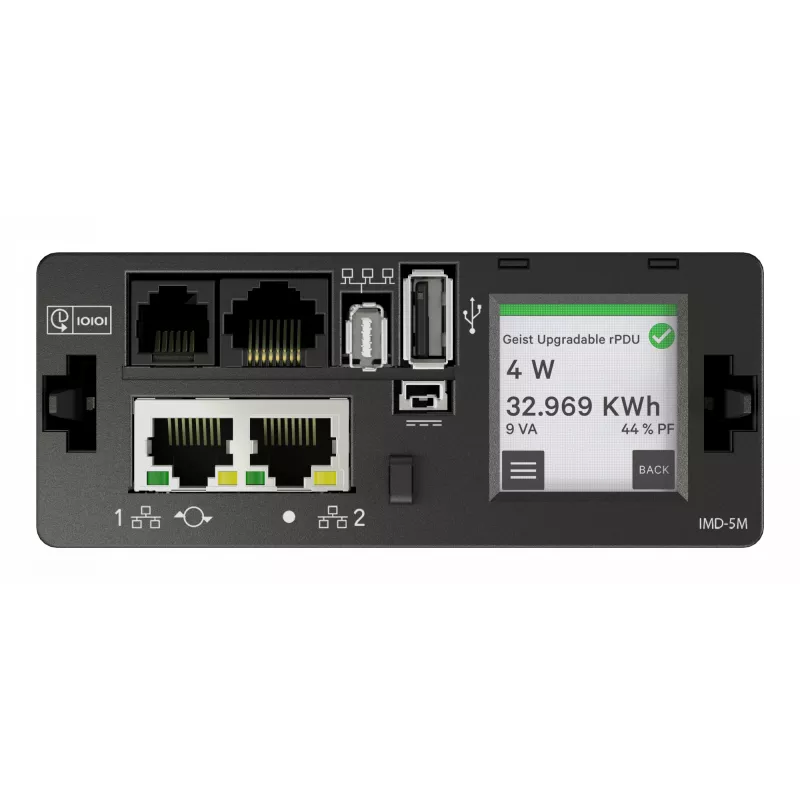

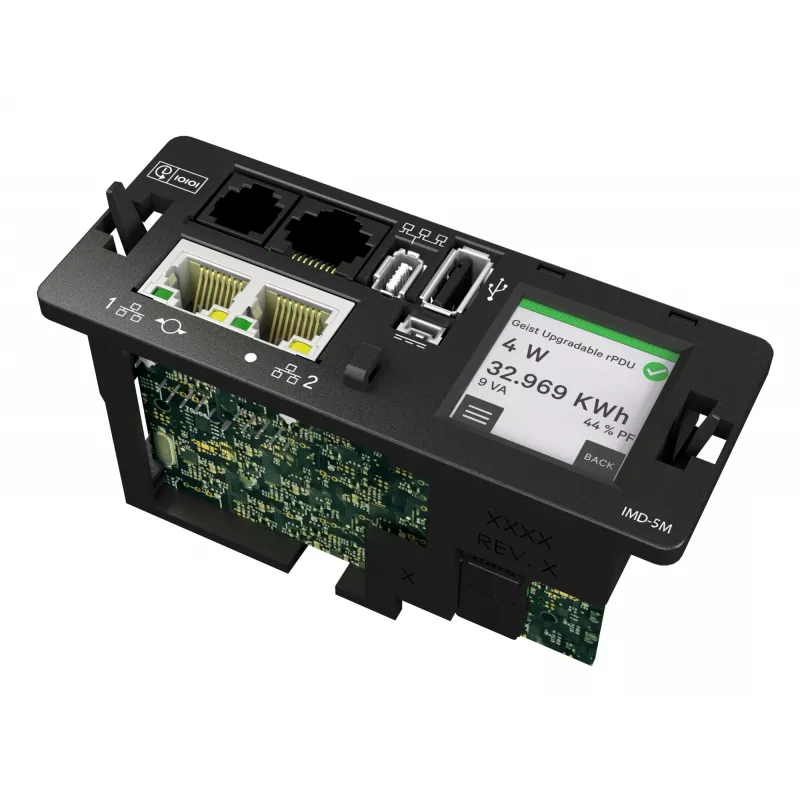

• Wyświetlacz lokalny: dotykowy ekran LCD 128x128 z czujnikiem orientacji
• Monitoring: pomiary prądu, mocy, napięcia
• Protokoły sieciowe: SNMP, HTTP/S, SSH, NTP (sieciowy monitoring i zarządzanie)
• Bezpieczeństwo: bezpieczny rozruch dla integralności urządzenia
• Bezpieczeństwo i zgodność: certyfikaty zgodnie z IEC 62368-1, CE, UKCA i regionalnymi oznaczeniami EMC; zgodność z RoHS

Jak używać

Zainstaluj Vertiv VP4G20AE pionowo wzdłuż szyny rack, używając sprzętu montażowego producenta, tak aby jednostka nie zajmowała miejsca U. Podłącz kabel wejściowy IEC 60309 do odpowiedniego zasilania trójfazowego skonfigurowanego na obsługiwane napięcie nominalne i upewnij się, że instalacja jest zgodna z lokalnymi przepisami elektrycznymi. Podłącz sprzęt rackowy do gniazd C13 i C19 zgodnie z wymaganiami, przestrzegając rozkładu obciążenia między fazami. Uzyskaj dostęp do lokalnych metryk zasilania na wbudowanym ekranie dotykowym lub skonfiguruj dostęp sieciowy przez SNMP, HTTP/S lub SSH, aby zbierać pomiary i integrować z systemami zdalnego monitorowania. Użyj NTP, aby zapewnić poprawne znaczniki czasu rejestrowanych danych.

Zalecenia

Aby zapewnić niezawodne działanie, rozkładaj obciążenia równomiernie między fazami, aby uniknąć przeciążenia pojedynczej fazy, zweryfikuj parametry zasilania wejściowego i wyłączników przed podłączeniem oraz zabezpiecz dostęp sieciowy odpowiednimi poświadczeniami i kontrolami sieciowymi. Okresowo przeglądaj monitorowane metryki, aby wykrywać trendy, i postępuj zgodnie z instrukcjami instalacji Vertiv oraz lokalnymi przepisami elektrycznymi podczas konfiguracji.
