VGA Video Splitter Digitus DC-59100 1280x1024 150m Czarny

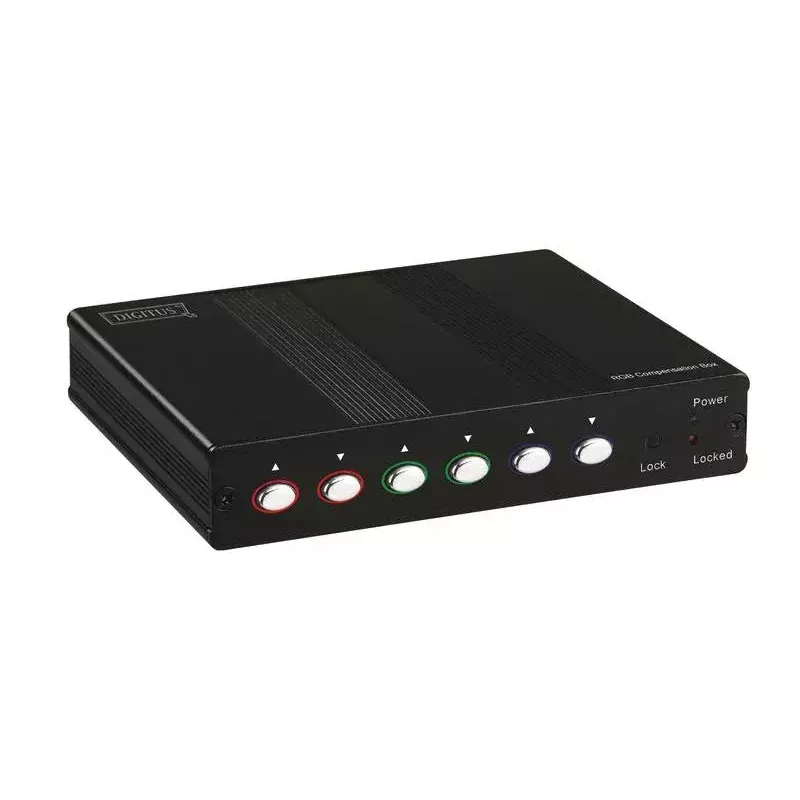

Digitus DC-59100 to kompaktowe urządzenie kalibracyjne VGA zaprojektowane do korekcji opóźnienia sygnałów RGB podczas przesyłania sygnałów wideo przez długie odcinki kabla CAT5. W przypadku tras kablowych dłuższych niż 150 metrów opóźnienie sygnału staje się znaczące; urządzenie to kompensuje różnice czasowe, aby przywrócić ostry i prawidłowo wyrównany obraz. Obsługuje maksymalną rozdzielczość 1280x1024 przy 60 Hz i jest zamknięte w aluminiowej obudowie z dołączonym zasilaczem 12 V.

Zalety

Urządzenie zapewnia precyzyjną korekcję opóźnienia sygnału wideo RGB z krokami regulacji 2 ns i całkowitym zakresem korekcji sięgającym 62 ns opóźnienia. Posiada funkcję pamięci ustawień oraz funkcję blokady klawiszy zapobiegającą przypadkowym zmianom. Kompaktowa aluminiowa obudowa i lekka konstrukcja ułatwiają instalację w różnych konfiguracjach.

Zastosowanie

• Transmisja sygnału VGA przez długie trasy kablowe CAT5 (powyżej 150 m)
• Instalacje wymagające wyrównania obrazu i korekcji czasowej
• Konfiguracje z wyświetlaczami do 1280x1024@60Hz

Kluczowe specyfikacje

• Maksymalna rozdzielczość: 1280x1024 przy 60 Hz
• Całkowita korekcja opóźnienia: 62 ns
• Kroki opóźnienia: 2 ns
• Zasilanie: DC 12 V / 600 mA (zasilacz w zestawie)
• Materiał obudowy: Aluminium
• Wymiary (dł. × szer. × wys.): 130 × 85 × 29,5 mm; Waga: 225 g

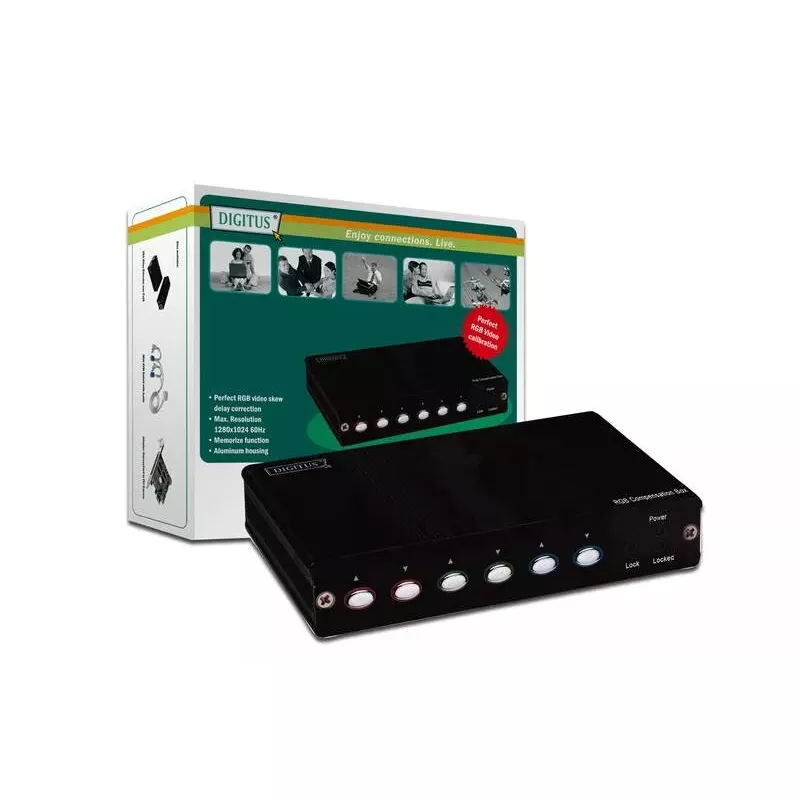

• Zawartość opakowania: urządzenie kalibracyjne, instrukcja obsługi, zasilacz DC 12 V/600 mA, kabel VGA 1,2 m (wtyczka HD DSUB 15-pin do wtyczki)

Jak używać

Podłącz źródło VGA do wejścia, a wyświetlacz do wyjścia, używając dołączonego kabla VGA. Zasil urządzenie za pomocą dołączonego zasilacza 12 V/600 mA. Jeśli transmisja odbywa się przez okablowanie CAT5 dłuższe niż 150 m, dostosuj opóźnienie w krokach co 2 ns, aż obraz stanie się ostry, a kolory będą prawidłowo wyrównane. Użyj funkcji pamięci, aby zapisać skorygowane ustawienie, i włącz blokadę klawiszy, aby uniknąć niezamierzonych zmian.

Zalecenia

W przypadku tras kablowych krótszych niż 150 m opóźnienie jest nieznaczne i korekcja zazwyczaj nie jest wymagana. Podczas kalibracji reguluj małymi skokami i sprawdzaj jakość obrazu przy docelowej rozdzielczości 1280x1024@60Hz.
