Vivolink VLHDMICTL2 emulator EDID 3840x2160 18Gbit/s Czarny

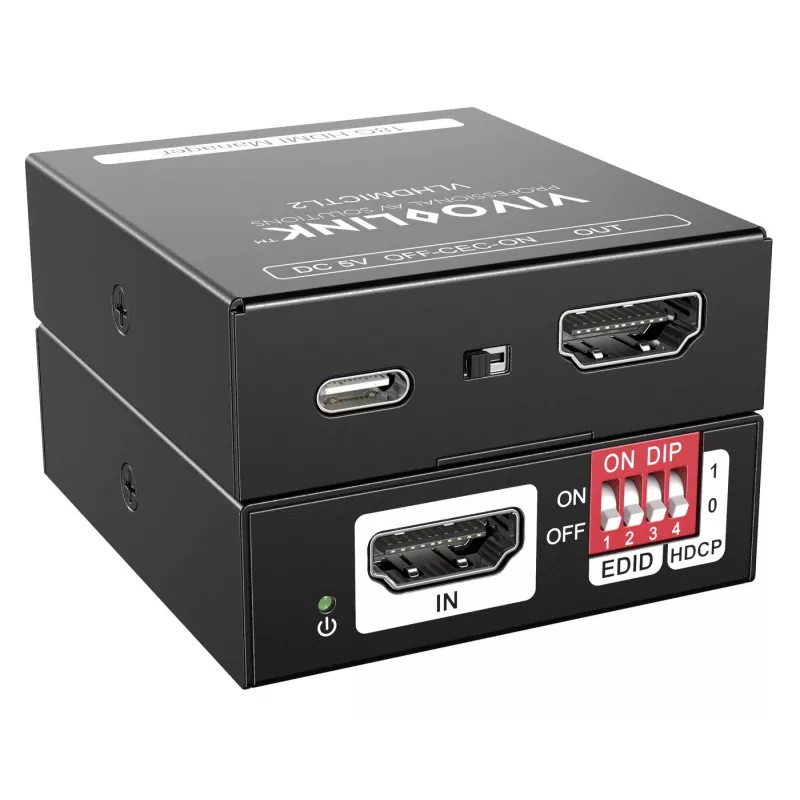

Emulator EDID Vivolink VLHDMICTL2 umożliwia zarządzanie danymi EDID HDMI, kontrolę rozdzielczości wyjściowej do 3840 x 2160 oraz obsługę ustawień audio między źródłem a wyświetlaczem. Kompaktowe urządzenie obsługuje pasmo 18 Gbit/s, zawiera port wideo HDMI i złącze USB Type-C oraz jest zasilane przy niskim poborze mocy (2,4 W). Przełączniki DIP na panelu przednim zapewniają bezpośrednią kontrolę EDID, zachowania HDCP i przekazywania CEC, co pomaga osiągnąć kompatybilność między podłączonymi urządzeniami.

Zalety

VLHDMICTL2 zapewnia prostą, sprzętową emulację EDID i kontrolę rozdzielczości za pomocą przednich przełączników DIP, bez potrzeby użycia oprogramowania. Opcja włączania/wyłączania HDCP poprawia interoperacyjność przy łączeniu wielu urządzeń, pozwalając jednostce prezentować się jako niezgodna z HDCP. Przepustowość 18 Gbit/s i obsługa 4K (3840 x 2160) zapewniają kompatybilność ze źródłami i wyświetlaczami o wysokiej rozdzielczości w kompaktowej obudowie.

Zastosowanie

• Ustawianie i blokowanie informacji EDID między źródłami HDMI a wyświetlaczami
• Wymuszanie zgodnych rozdzielczości i formatów audio podczas instalacji lub rozwiązywania problemów
• Integracja w konfiguracjach AV, gdzie wymagana jest kontrola obsługi HDCP i przekazywania CEC
• Użytkowanie w małych szafach AV, salach konferencyjnych lub w połączeniach HDMI punkt-punkt

Kluczowe specyfikacje

• Model: VivoLink VLHDMICTL2 (MPN: VLHDMICTL2, EAN: 5704174984146)
• Maksymalna rozdzielczość: 3840 x 2160 (4K)
• Pasmo: 18 Gbit/s

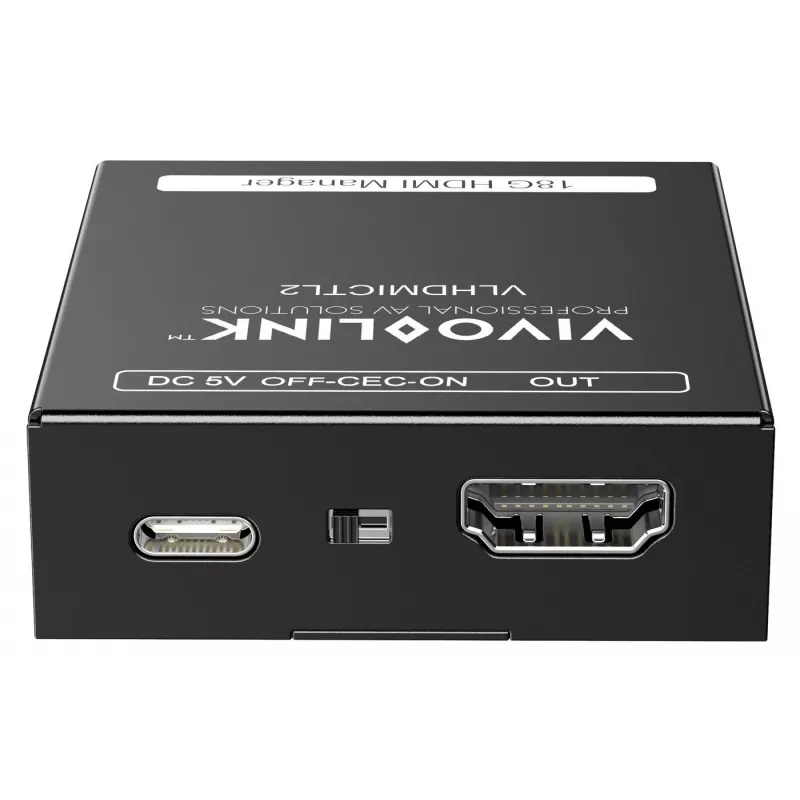

• Złącza: port wideo HDMI, USB Type-C

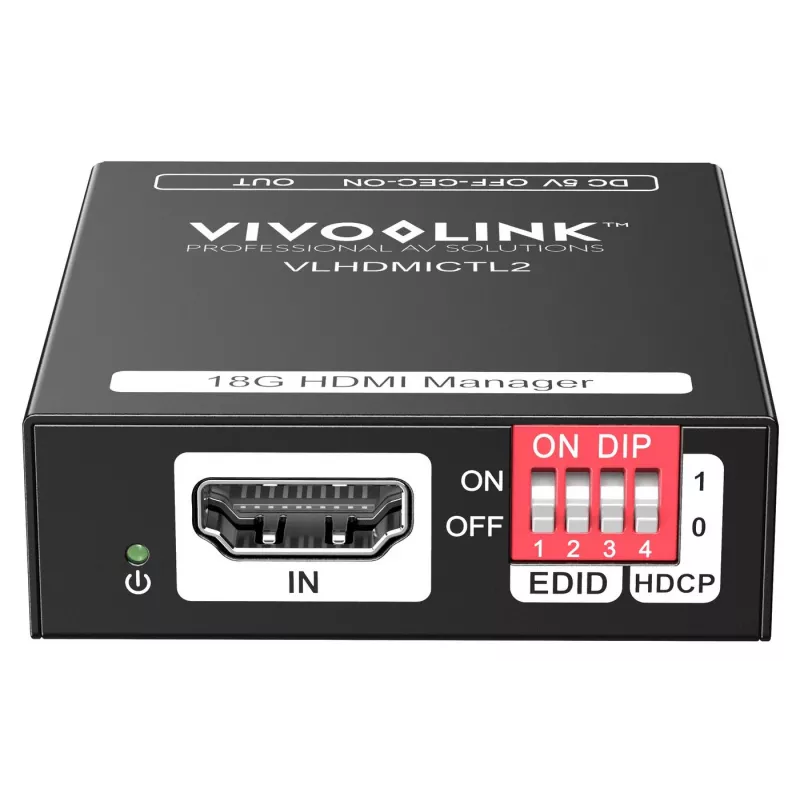

• Sterowanie: przednie przełączniki DIP dla EDID, HDCP i CEC
• Pobór mocy: 2,4 W
• Wymiary: 60 mm (szer.) x 54 mm (gł.) x 17,6 mm (wys.)
• Kolor: czarny

Sposób użycia

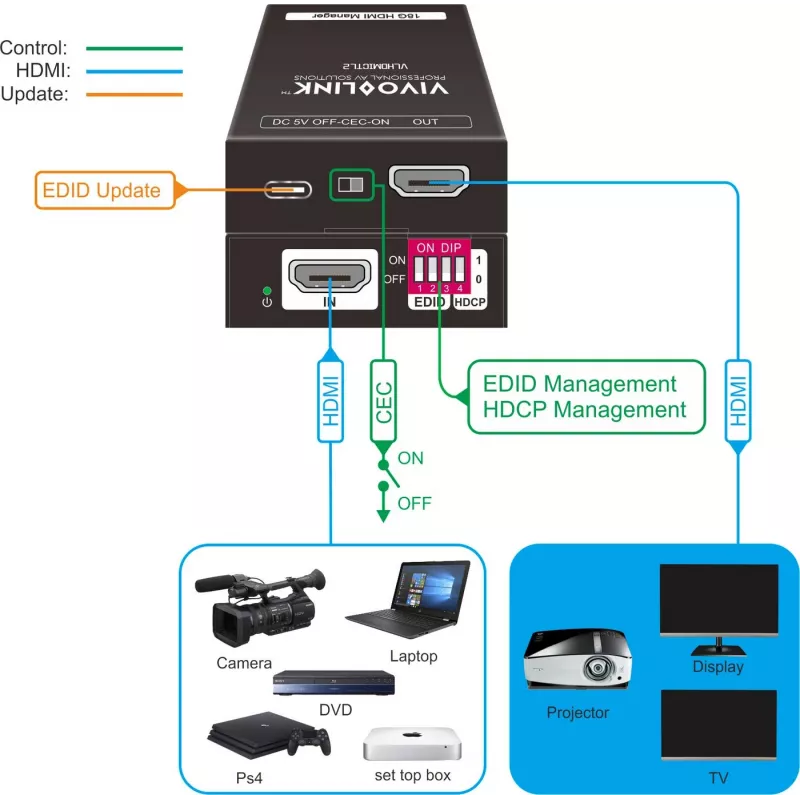

Zainstaluj VLHDMICTL2 między źródłem HDMI a wyświetlaczem, używając portu HDMI i, jeśli to konieczne, podłącz USB Type-C zgodnie ze specyfikacją systemu. Skonfiguruj żądane EDID, zachowanie HDCP i przekazywanie CEC za pomocą przełączników DIP na panelu przednim. Po ustawieniu przełączników, jeśli to konieczne, włącz ponownie podłączone urządzenia, aby zastosować nowy stan EDID i HDCP. Sprawdź rozdzielczość wyjściową i dźwięk na wyświetlaczu i ponownie dostosuj przełączniki, jeśli wymagany jest inny profil EDID lub stan HDCP.

Zalecenia

Używaj opcji wyłączenia HDCP tylko wtedy, gdy jest to konieczne do rozwiązania problemów ze zgodnością w łańcuchach wielu urządzeń; wyłączenie HDCP może wpłynąć na odtwarzanie chronionych treści. Przy zmianie pozycji przełączników DIP postępuj zgodnie z wytycznymi producenta źródła i wyświetlacza oraz włączaj ponownie urządzenia, aby ustawienia zaczęły obowiązywać.
