Vivolink VLHDMIMAT4X444 przełącznik matrycowy AV przełącznik matrycowy AV Wbudowany wyświetlacz 65 W

Vivolink VLHDMIMAT4X444 to przełącznik matrycowy AV 4x4 HDBaseT z funkcją matrycy audio, zgodny z HDMI 2.0 i HDCP 2.2. Obsługuje rozdzielczości do 4K@60Hz 4:4:4 i HDR10, oferuje cztery dublowane wyjścia HDMI sparowane z czterema wyjściami HDBaseT oraz zapewnia skalowanie w dół z 4K do 1080p na wyjściach HDMI. Urządzenie przesyła sygnały 4K na odległość do 40 metrów i 1080p do 70 metrów pojedynczym kablem CATx i dostarcza 24 V PoC na wyjściach HDBaseT, aby zasilać kompatybilne odbiorniki.

Zalety

Przełącznik integruje matrycę audio z czterema cyfrowymi wyjściami SPDIF i czterema analogowymi wyjściami L+R do de-embeddowania dźwięku z wejść HDMI i wyjść HDBaseT; wyjścia SPDIF obsługują również ARC z odbiorników. Obsługuje kompleksowe zarządzanie EDID i zaawansowaną obsługę HDCP, zawiera regulację głośności dla wyjść analogowych i oferuje wiele metod sterowania, w tym przyciski na panelu przednim, RS232 (lokalny i przekazujący), IR (lokalny i przekazujący), CEC oraz TCP/IP z wbudowanym interfejsem GUI. Metalowa obudowa i kompaktowe wymiary przystosowane do montażu w szafie rack sprawiają, że nadaje się do profesjonalnych instalacji AV.

Zastosowanie

• Profesjonalne instalacje AV wymagające matrycowej dystrybucji wideo i audio
• Sale konferencyjne, sale lekcyjne i firmowe przestrzenie spotkań
• Digital signage i konfiguracje wieloekranowe przez HDBaseT
• Środowiska potrzebujące scentralizowanego sterowania przez RS232, IR, CEC lub TCP/IP

Kluczowe dane techniczne

• Model: Vivolink VLHDMIMAT4X444
• Wejścia/Wyjścia: 4 wejścia HDMI, 4 dublowane wyjścia HDMI, 4 wyjścia HDBaseT
• Rozdzielczość: do 4K@60Hz 4:4:4, HDR10; skalowanie w dół do 1080p na wyjściach HDMI
• Zasięg HDBaseT: 4K do 40 m, 1080p do 70 m przez CATx
• PoC: 24 V na wyjściach HDBaseT
• Audio: matryca audio z 4 wyjściami SPDIF i 4 analogowymi wyjściami L+R; SPDIF obsługuje ARC
• Sterowanie: panel przedni, RS232 (lokalny i przekazujący), IR (lokalny i przekazujący), CEC, TCP/IP (wbudowany GUI)
• Zgodność: HDMI 2.0, HDCP 2.2
• Przepustowość: 18 Gbit/s; maksymalna rozdzielczość 4096 x 2160
• Zasilanie: AC 100–240 V, pobór mocy 65 W
• Wymiary: 436,4 x 356,6 x 44 mm; Waga: 3,4 kg

Jak używać

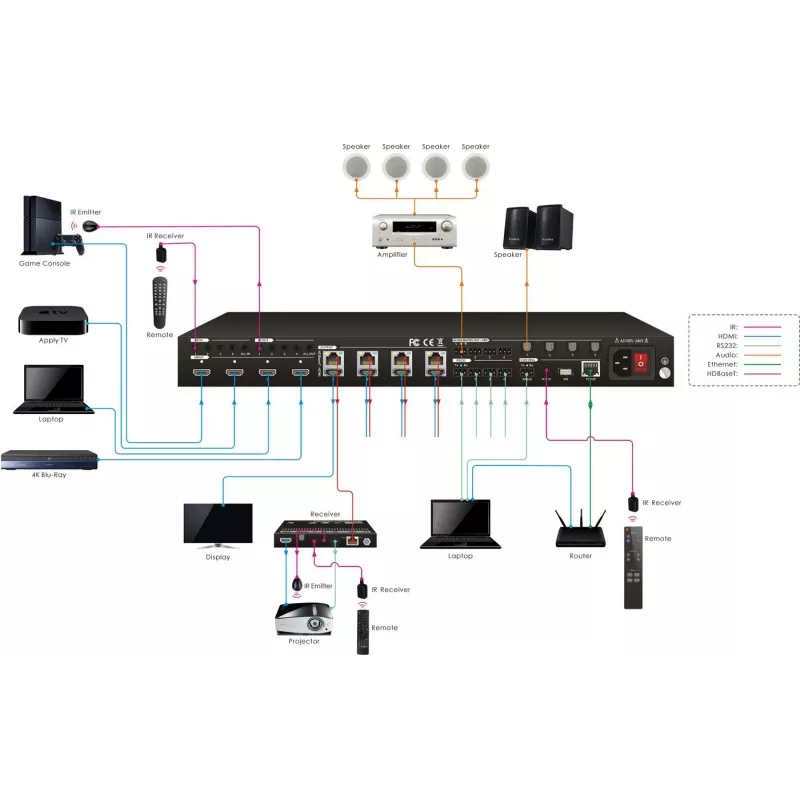

Podłącz do czterech źródeł HDMI do wejść HDMI, a wyświetlacze lub odbiorniki HDBaseT do dublowanych wyjść HDMI i HDBaseT. Użyj kabli CATx do przesyłania sygnałów HDBaseT i w razie potrzeby skorzystaj z funkcji 24 V PoC, aby zasilić kompatybilne odbiorniki z matrycy. Skonfiguruj ustawienia EDID i HDCP zgodnie z potrzebami, aby zapewnić kompatybilność źródła/wyświetlacza, a następnie użyj przycisków na panelu przednim, RS232, IR, CEC lub wbudowanego interfejsu GUI TCP/IP do przełączania sygnałów, ustawiania de-embeddowania dźwięku i regulacji głośności wyjść analogowych.

Zalecenia

Do niezawodnej transmisji na duże odległości używaj wysokiej jakości ekranowanych kabli CAT6 lub CAT6a i sprawdź kompatybilność odbiorników z 24 V PoC. Podczas łączenia wyświetlaczy 4K i 1080p ustaw opcje EDID i skalowania w dół, aby dopasować do najniższej obsługiwanej rozdzielczości wyświetlacza, unikając problemów z handshake.
