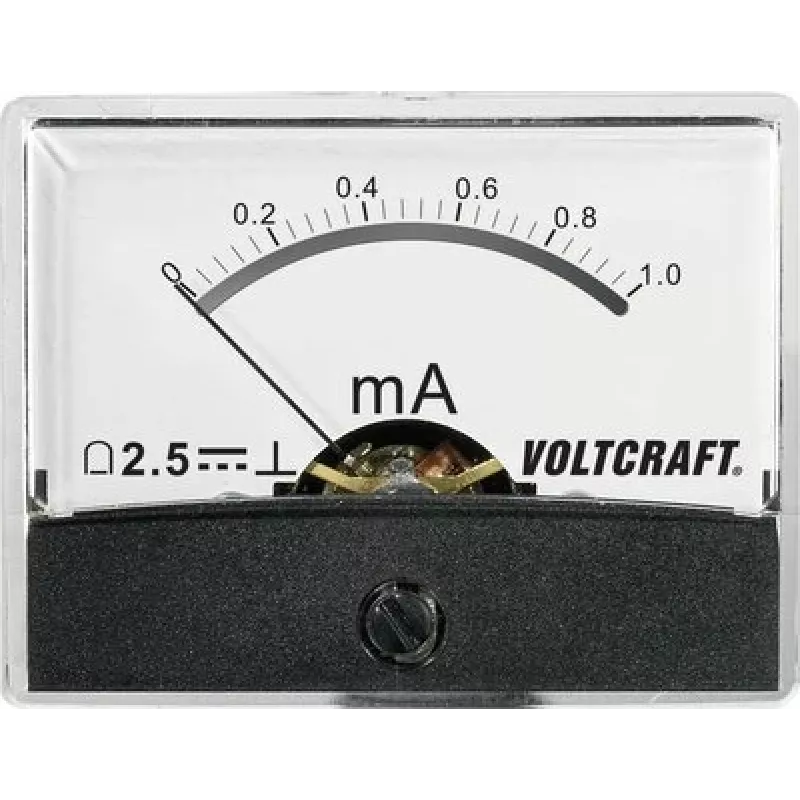

VOLTCRAFT AM-60X46/1MA/DC Analogowy miernik panelowy, prąd stały 0-1 mA, ustroj magnetoelektryczny, 46x60 mm

Do precyzyjnego monitorowania niskopoziomowych prądów stałych w panelach sterowniczych i aparaturze pomiarowej, VOLTCRAFT AM-60X46/1MA/DC wyróżnia się mechanizmem magnetoelektrycznym i pełnym wychyleniem zaledwie 1 mA. W przeciwieństwie do mierników cyfrowych, które wymagają zasilania i mogą mieć opóźnienie wyświetlania, ten analogowy miernik zapewnia natychmiastową, ciągłą wskazówkę wizualną bezpośrednio z mierzonego obwodu — bez potrzeby dodatkowego zasilania. Jego kompaktowy przedni panel 46 x 60 mm i niewielka głębokość 34 mm sprawiają, że idealnie nadaje się do gęstych układów panelowych, a wyraźna biała skala z czarnymi oznaczeniami zapewnia czytelność nawet przy zmiennym oświetleniu.

Najważniejsze cechy

• Mierzy prąd stały od 0 do 1 mA z ustrojem magnetoelektrycznym
• Wyświetlacz analogowy do odczytu trendu w czasie rzeczywistym i szybkiej reakcji (~1,5 s)
• Konstrukcja do montażu panelowego z przednim panelem 46 x 60 mm, wycięcie 40 x 55 mm
• Klasa dokładności 2,5, odpowiednia do ogólnych zadań monitorowania
• Solidna obudowa z ABS w kolorze czarnym, ochrona przednia IP52
• Zaciski śrubowe zapewniające bezpieczne i łatwe w utrzymaniu okablowanie

W codziennym użytkowaniu

Instalacja jest prosta: przygotuj prostokątne wycięcie 40 x 55 mm, wsuń miernik od przodu i zabezpiecz go dołączonym wspornikiem montażowym. Podłącz przewody sygnałowe do zacisków śrubowych — polaryzacja jest wyraźnie oznaczona. Miernik jest pasywny, pobiera energię roboczą z mierzonego prądu, więc wprowadza minimalne obciążenie i nie wymaga osobnego zasilania. W działaniu wskazówka reaguje płynnie na zmiany prądu, pozwalając operatorom dostrzec anomalie na pierwszy rzut oka. Stopień ochrony przedniej IP52 chroni przed pyłem i kapiącą wodą, co czyni go odpowiednim do środowisk przemysłowych. Dzięki ciągłej przeciążalności 1,2-krotności zakresu i krótkotrwałej tolerancji do 10-krotności przez 5 sekund, wytrzymuje typowe stany przejściowe bez uszkodzeń.

Pełna specyfikacja

• Marka: VOLTCRAFT
• Model: AM-60X46/1MA/DC
• MPN: AM-60X46/1MA/DC
• EAN: 4016138785944
• Typ pomiaru: prąd stały
• Typ wyświetlacza: analogowy (magnetoelektryczny)
• Zakres pomiarowy: 0 - 1 mA
• Klasa dokładności: 2,5
• Wymiary panelu przedniego (szer. x wys.): 46 x 60 mm
• Wycięcie montażowe (szer. x wys.): 40 x 55 mm
• Głębokość montażu: 34 mm
• Podłączenie: zaciski śrubowe
• Temperatura pracy: 0 do +40 °C
• Temperatura przechowywania: -25 do +60 °C
• Wilgotność względna: < 80% bez kondensacji
• Materiał obudowy: tworzywo ABS
• Kolor obudowy: czarny
• Kolor skali: biały z czarnymi oznaczeniami
• Typ montażu: panelowy
• Klasa ochrony (przód): IP52
• Czas reakcji: ok. 1,5 s
• Przeciążalność (ciągła): 1,2 x zakres pomiarowy
• Przeciążalność (krótkotrwała): 10 x zakres pomiarowy przez 5 s

Uwaga końcowa

Dzięki bezpośrednio działającemu ustrojowi analogowemu i kompaktowej konstrukcji, VOLTCRAFT AM-60X46/1MA/DC jest niezawodnym wyborem dla konstruktorów paneli i zespołów utrzymania ruchu, którzy cenią prostotę, trwałość i czytelność na pierwszy rzut oka w obwodach prądu stałego o niskim natężeniu.
