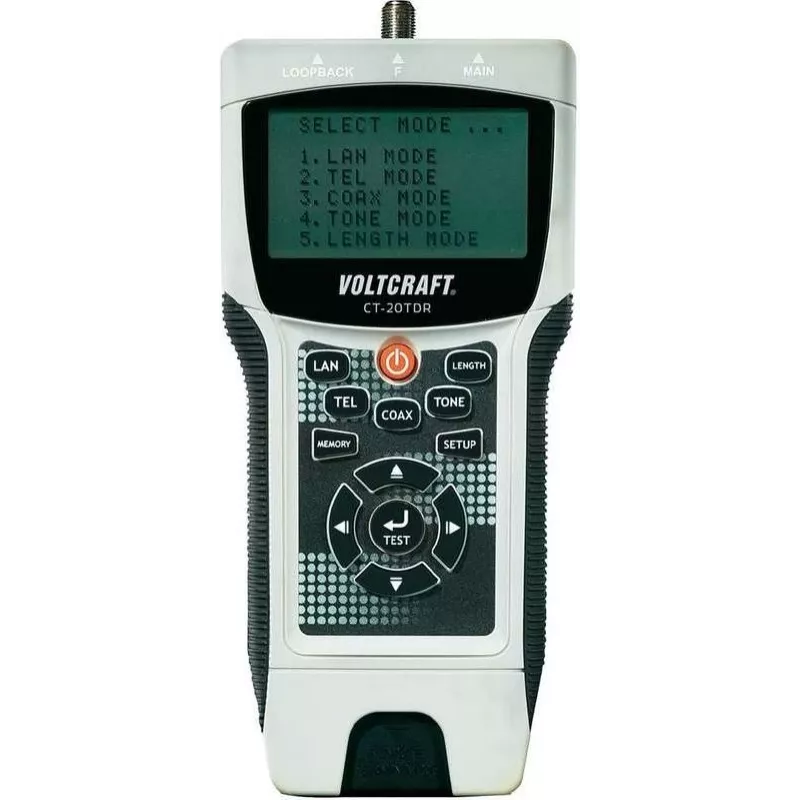

Voltcraft CT-20TDR Tester kabli TDR z pomiarem długości, wiremap, generatorem tonu dla kabli UTP/STP LAN, koncentrycznych, telefonicznych

Technicy sieciowi i elektrycy często stają przed wyzwaniem szybkiego zidentyfikowania usterek w zainstalowanym okablowaniu — czy to przerwanego przewodu w linii CAT6, zwarcia w linii koncentrycznej, czy błędnie podłączonego gniazda telefonicznego. Voltcraft CT-20TDR wykorzystuje reflektometrię w dziedzinie czasu (TDR) do precyzyjnego określenia odległości do usterki, eliminując zgadywanie i skracając przestoje. Ten przenośny tester łączy weryfikację wiremap, pomiar długości i generowanie tonu w jednym wytrzymałym urządzeniu, co czyni go niezbędnym narzędziem dla instalatorów okablowania strukturalnego, ekip konserwacyjnych i pracowników wsparcia IT.

Kluczowe specyfikacje

• Technologia pomiarowa: TDR (reflektometria w dziedzinie czasu) do precyzyjnej lokalizacji usterek
• Obsługiwane typy kabli: UTP/STP LAN (CAT3, CAT5, CAT5e, CAT6, CAT6a, CAT7), koncentryczne i telefoniczne
• Funkcje testowe: wiremap (przerwa, zwarcie, skrzyżowanie, rozdzielenie, odwrócenie, błędne połączenie), pomiar długości i lokalizacja usterek
• Zakres pomiaru długości: do 600 m (2000 ft) z dokładnością ±2% + 0,6 m (2 ft)
• Wyświetlacz: podświetlany LCD dla wyraźnych odczytów w słabym świetle
• Złącza: RJ45, BNC, RJ11/RJ12
• Dodatkowe funkcje: generator tonu do śledzenia kabli i funkcja migania portu do identyfikacji portów przełącznika
• Zasilanie: 4x baterie AA 1,5V (brak w zestawie) z automatycznym wyłączaniem
• Temperatura pracy: 0 do 50 °C; temperatura przechowywania: -10 do 60 °C
• W zestawie jednostka zdalna do testowania przez jedną osobę

Dlaczego warto wybrać

CT-20TDR wyróżnia się możliwością TDR, która nie tylko weryfikuje wiremap, ale także mierzy dokładną odległość do usterki — funkcja często nieobecna w podstawowych testerach. Obsługa szerokiej gamy typów kabli, w tym CAT7 i koncentrycznych, czyni go wszechstronnym zarówno do instalacji danych, jak i telekomunikacyjnych. Podświetlany wyświetlacz i generator tonu zwiększają użyteczność w ciemnych lub zatłoczonych szafach kablowniczych, a funkcja migania portu pomaga zidentyfikować porty przełącznika bez odłączania kabli.

Idealne przypadki użycia

• Certyfikacja nowych instalacji LAN w budynkach biurowych lub centrach danych
• Rozwiązywanie problemów z siecią powodowanych uszkodzeniem kabla
• Lokalizowanie przerw lub zwarć w długich liniach koncentrycznych dla CCTV lub szerokopasmowych
• Weryfikacja okablowania telefonicznego w pomieszczeniach mieszkalnych lub komercyjnych
• Przeprowadzanie konserwacji zapobiegawczej systemów okablowania strukturalnego

Dobrze wiedzieć

Tester mierzy długość w metrach lub stopach, wybieranych z menu. Jednostka zdalna umożliwia testowanie zainstalowanych kabli z jednego końca, oszczędzając czas na długich odcinkach. Aby uzyskać najlepszą dokładność, upewnij się, że testowany kabel nie jest podłączony do żadnego aktywnego urządzenia. Funkcja automatycznego wyłączania oszczędza baterię podczas pracy w terenie.
