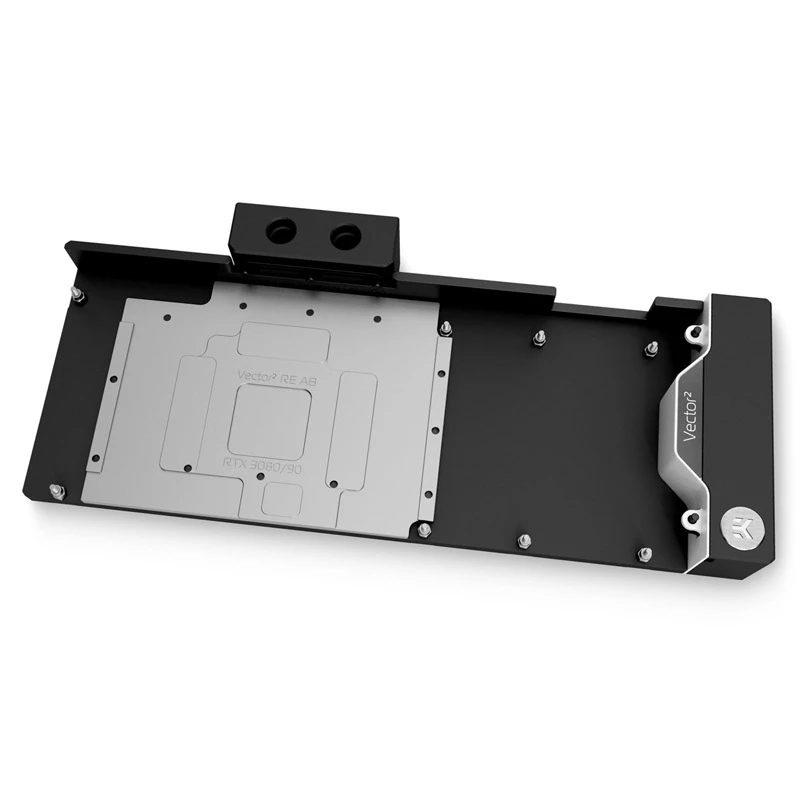

Water block EK Water Blocks Acetal Nickel Czarny 41mm

EK-Quantum Vector² XC3 RTX 3080/90 Active Backplate integruje dedykowany terminal, który zastępuje standardowy terminal bloku wodnego Vector² i łączy blok wodny z aktywnym backplate Vector w jedną zamkniętą całość. Łącząc obie strony w jeden zestaw, obudowa wymaga tylko jednego wlotu i jednego wylotu, redukując liczbę przewodów i bałagan wizualny, jednocześnie umieszczając GPU między dwoma blokami wodnymi dla lepszej wydajności chłodzenia. Linia EK-Quantum Vector² zawiera rozwiązania projektowe i inżynieryjne wyróżnione nagrodami iF Design Awards 2022.

Zalety

Active Backplate wykorzystuje rozwiązanie przepływu Direct Link z konwencjonalnym układem terminala 4-portowego, który obsługuje połączenia szeregowe i równoległe z sąsiednich lub przeciwległych stron. Obróbiony mosiężny wkład łączy diagonalnie blok wodny z aktywnym backplate wewnątrz terminala z acetalem, upraszczając integrację z płytami dystrybucyjnymi lub pionowymi mocowaniami GPU. Śruby terminala są ukryte pod magnetycznymi osłonami, aby zachować czysty wygląd i umożliwić obrócony branding, gdy GPU jest odwrócony. Podstawa jest frezowana CNC z niklowanej miedzi elektrolitycznej, a góra z trwałego czarnego acetalu, z czarno anodyzowaną aluminiową osłoną boczną, aby w pełni zamknąć PCB.

Zastosowanie

• Wysokowydajne chłodzenie GPU w niestandardowych zestawach komputerowych z chłodzeniem cieczą
• Systemy wykorzystujące bloki wodne EK Vector² do dwustronnego chłodzenia
• Konfiguracje z płytami dystrybucyjnymi lub pionowymi mocowaniami GPU wymagające kompaktowego układu terminala

Kluczowe specyfikacje

• Produkt: EK-Quantum Vector² XC3 RTX 3080/90 Active Backplate
• Kompatybilność: Seria NVIDIA RTX 3080 / RTX 3090 (wariant Vector² XC3)
• Materiały: Niklowana miedziana podstawa elektrolityczna, czarny top z acetalu, obrabiany mosiężny wkład, czarno anodyzowana aluminiowa osłona boczna
• Przyłącze: 4-portowy terminal Direct Link obsługujący konfiguracje pętli szeregowej i równoległej
• Cechy konstrukcyjne: Ukryte magnetyczne osłony terminala, konstrukcja frezowana CNC

Jak używać

Wymień standardowy terminal kompatybilnego bloku wodnego EK Vector² na dołączony terminal, aby połączyć blok wodny i aktywny backplate w jedną całość. Zainstaluj połączony zestaw na GPU zgodnie z instrukcją montażu EK, podłącz wlot i wylot do swojej pętli, używając 4-portowego terminala w konfiguracji szeregowej lub równoległej, w zależności od potrzeb, i zamocuj magnetyczne osłony na śrubach terminala. Upewnij się, że złączki i przewody są prawidłowo dokręcone, a pętla jest przetestowana ciśnieniowo przed włączeniem systemu.

Zalecenia

Używaj płynu chłodzącego z inhibitorami korozji, kompatybilnego z niklowaną miedzią i komponentami z acetalu, postępuj zgodnie z oficjalnym przewodnikiem instalacji EK dotyczącym montażu i prowadzenia przewodów oraz sprawdź kompatybilność z modelem GPU (wariant Vector² XC3 dla RTX 3080/3090). Regularnie sprawdzaj złączki i stan płynu chłodzącego, aby utrzymać optymalną wydajność chłodzenia.
