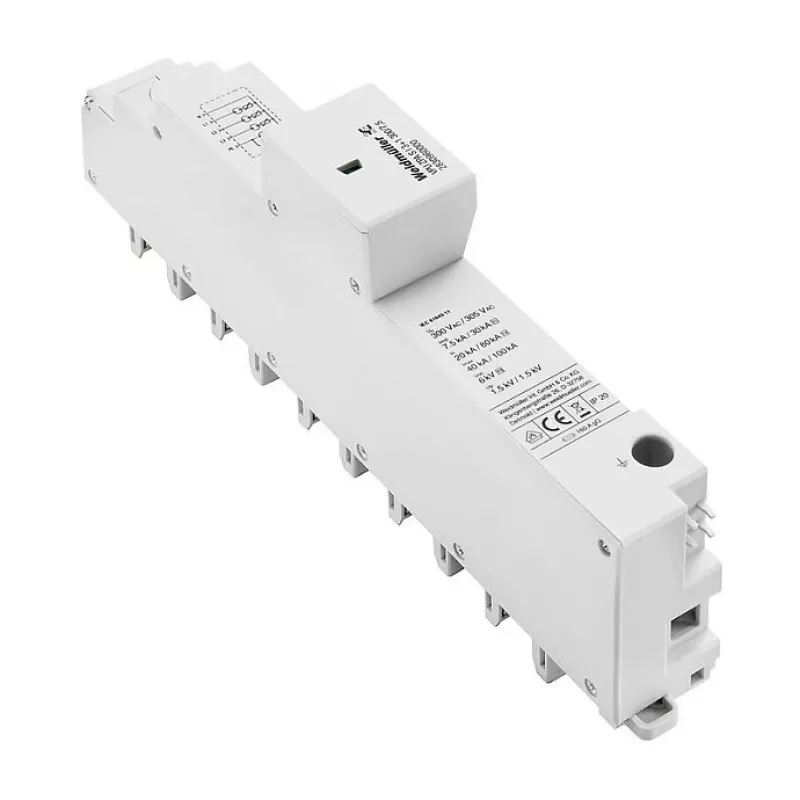

Weidmüller VPU ZPA S I 3+1 300/7.5 Ogranicznik przepięć typu 1

Dzięki prądowi udarowemu 7,5 kA na biegun (10/350 µs) i całkowitej zdolności odprowadzania 30 kA, ten ogranicznik przepięć typu 1 zapewnia solidną ochronę niskonapięciowych systemów rozdzielczych. Zaprojektowany dla sieci TN-S i TT, konfiguracja 3+1 łączy trzy przewody fazowe i jeden neutralny, zapewniając kompleksową ochronę przed bezpośrednimi uderzeniami pioruna i przepięciami łączeniowymi.

Przegląd

Weidmüller VPU ZPA S I 3+1 300/7.5 to wysokowydajny ogranicznik przepięć przeznaczony do instalacji na przyłączu lub w rozdzielni głównej. Wykorzystuje zaawansowaną technologię iskierników do bezpiecznego odprowadzania wysokich energii udarowych do ziemi, chroniąc urządzenia znajdujące się poniżej przed uszkodzeniem. Urządzenie jest przystosowane do maksymalnego ciągłego napięcia roboczego 300 V AC, co czyni je odpowiednim do szerokiego zakresu zastosowań przemysłowych i komercyjnych.

Co wyróżnia ten produkt

• Wysoka zdolność odprowadzania: 7,5 kA na biegun (10/350 µs) i 30 kA całkowitego prądu udarowego
• Niski poziom ochrony napięciowej ≤ 1,5 kV dla skutecznej ochrony urządzeń
• Szybki czas reakcji poniżej 25 ns
• Wizualna sygnalizacja stanu (zielony/czerwony) dla szybkiej kontroli
• Szeroki zakres temperatur pracy od -40 °C do +80 °C
• Kompaktowy montaż na szynie DIN TS 35
• Wytrzymała obudowa z termoplastu o klasie palności UL 94 V-0

Dane techniczne

• Typ SPD: Typ 1 (Klasa I) wg IEC/EN 61643-11
• Liczba biegunów: 3+1 (dla systemów TN-S, TT)
• Maksymalne ciągłe napięcie robocze (Uc): 300 V AC
• Prąd udarowy (Iimp) na biegun: 7,5 kA (10/350 µs)
• Całkowity prąd udarowy (Iimp całkowity): 30 kA (10/350 µs)
• Poziom ochrony napięciowej (Up): ≤ 1,5 kV
• Czas reakcji: < 25 ns
• Technologia ochronna: Wysokowydajny iskiernik
• Montaż: szyna DIN TS 35
• Połączenie: zaciski śrubowe
• Przekrój przewodu: 1,5 - 35 mm² (lity), 1,5 - 25 mm² (elastyczny)
• Maksymalny bezpiecznik zapasowy: 315 A gG
• Temperatura pracy: -40 °C do +80 °C
• Stopień ochrony: IP20
• Sygnalizacja stanu: wizualna (zielony/czerwony)
• Materiał obudowy: termoplast (UL 94 V-0)
• Normy: IEC 61643-11, EN 61643-11

Nasza ocena

Dla instalacji o krytycznym znaczeniu, gdzie przestoje nie wchodzą w grę, ten ogranicznik przepięć Weidmüller oferuje wyjątkową wydajność i niezawodność. Jego wysoka zdolność odprowadzania i szybka reakcja czynią go idealną pierwszą linią obrony przed przepięciami wywołanymi piorunami, zapewniając długowieczność podłączonych urządzeń.
