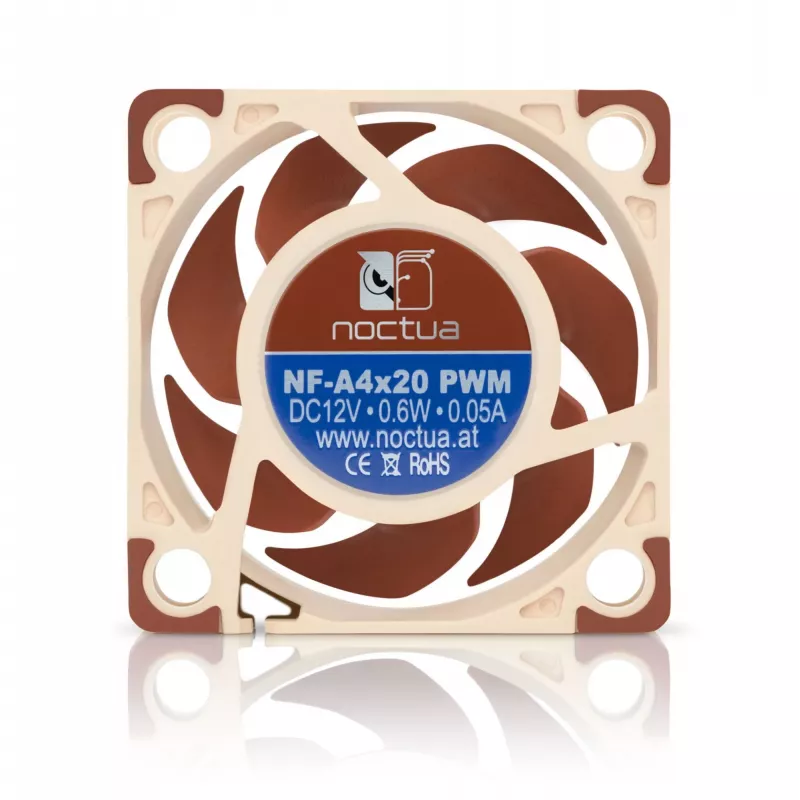

Wentylator Noctua NF-A4x20 PWM 40 mm, 4-pin PWM, 5–12 V, 1200–5000 RPM, 9,4 m³/h, 14,9 dB, montaż 32×32 mm

Wentylator Noctua NF-A4x20 PWM to kompaktowy wentylator premium o wymiarach 40x20 mm, zaprojektowany z myślą o wydajnym chłodzeniu w aplikacjach o ograniczonej przestrzeni i wysokim oporze przepływu. Wyposażono go w zaawansowaną aerodynamiczną konstrukcję z kanałami przyspieszającymi przepływ (Flow Acceleration Channels) oraz ramę AAO firmy Noctua, co poprawia efektywność przepływu powietrza i redukuje hałas. Model PWM wykorzystuje niestandardowy układ scalony PWM NE-FD1 z technologią Smooth Commutation Drive (SCD), zapewniającą cichą automatyczną regulację prędkości, a w zestawie znajduje się adapter obniżający hałas (Low-Noise Adaptor) oraz zestaw adapterów OmniJoin™ umożliwiający elastyczne podłączenie. Wentylator oferuje szeroki zakres prędkości (1200–5000 RPM), wysokie ciśnienie statyczne i rozbudowane opcje okablowania, a ponadto objęty jest 6-letnią gwarancją producenta.

Zalety

Model NF-A4x20 łączy zoptymalizowane cechy łopatek i ramy, takie jak kanały przyspieszające przepływ (Flow Acceleration Channels), stopniowaną konstrukcję wlotu (Stepped Inlet Design) oraz mikrostruktury powierzchni wewnętrznej, które zwiększają wydajność i obniżają hałas wywoływany wirami i zasysaniem powietrza. Jego rama AAO integruje miękkie podkładki antywibracyjne, które redukują przenoszenie drgań przy jednoczesnym zachowaniu kompatybilności ze standardowymi systemami montażowymi. Udoskonalone łożysko SSO2 poprawia stabilizację, precyzję i trwałość, a układ scalony NE-FD1 PWM z SCD redukuje hałas przełączania PWM, zapewniając cichszą pracę przy niskich prędkościach. Dołączone adapter obniżający hałas, zestaw adapterów OmniJoin™, kable w oplocie i rozgałęźnik Y zapewniają elastyczne możliwości instalacji.

Zastosowanie

• Kompaktowe obudowy komputerowe i systemy o małej obudowie (SFF)
• Chłodzenie radiatorów i gęstych chłodnic o wysokim oporze przepływu powietrza
• Systemy wbudowane, sprzęt sieciowy i urządzenia z własnościowymi złączami wentylatorów wykorzystujące wentylatory 40 mm

Kluczowe specyfikacje

• Rozmiar: 40 x 20 mm
• Zakres prędkości: 1200–5000 RPM (maks.), L.N.A. ogranicza maks. do 4400 RPM
• Przepływ powietrza: 9,4 m³/h (typowy, dane producenta)
• Ciśnienie statyczne: ok. 1,75–2,26 mmH2O (dane producenta)
• Napięcie: kompatybilny z systemami 5–12 V
• Złącze: 4-pin PWM; w zestawie adaptery OmniJoin™ i kabel Y 4-pin
• Okablowanie: kabel główny 20 cm, przedłużacz 30 cm, wszystkie w oplocie
• Łożysko: SSO2
• Kolor: beżowy / brązowy
• Gwarancja: 6 lat; MTTF >150 000 h

Jak używać

Zainstaluj wentylator NF-A4x20 PWM w urządzeniu, korzystając ze standardowych otworów montażowych lub kompatybilnych klipsów wentylatora na radiatorach. Podłącz złącze 4-pin PWM do płyty głównej lub złącza PWM kontrolera, aby uzyskać automatyczną regulację prędkości; alternatywnie użyj adapterów OmniJoin™, aby podłączyć do własnościowych złączy wentylatorów po przymocowaniu dołączonych złączy Scotchlok™ do oryginalnego kabla. W razie potrzeby wykorzystaj dołączony przedłużacz lub rozgałęźnik Y, aby dosięgnąć złączy lub sterować drugim wentylatorem z tego samego sygnału PWM. Zastosuj adapter obniżający hałas, jeśli chcesz ograniczyć maksymalną prędkość do 4400 RPM lub pracować z tą stałą prędkością.

Zalecenia

Dla optymalnej wydajności w środowiskach o ograniczonym przepływie powietrza, ustaw wentylator tak, aby stopniowana konstrukcja wlotu (Stepped Inlet Design) była skierowana w stronę wlotu powietrza i zapewnij bezpieczny montaż ze zintegrowanymi podkładkami antywibracyjnymi. Korzystaj ze sterowania PWM w celu automatycznego skalowania prędkości i zamontuj adapter L.N.A., gdy pożądana jest niższa prędkość maksymalna.
