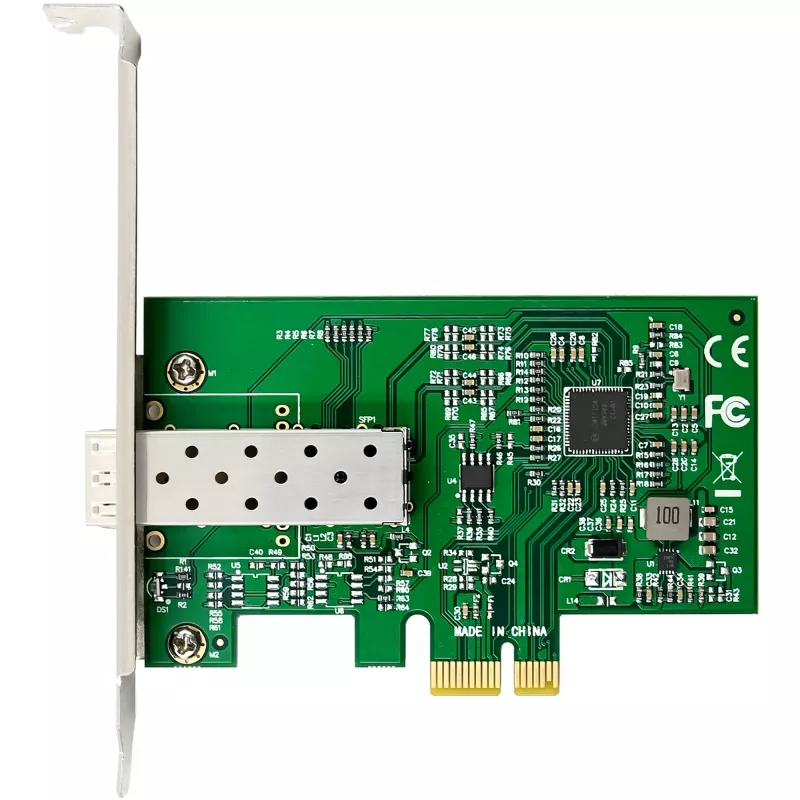

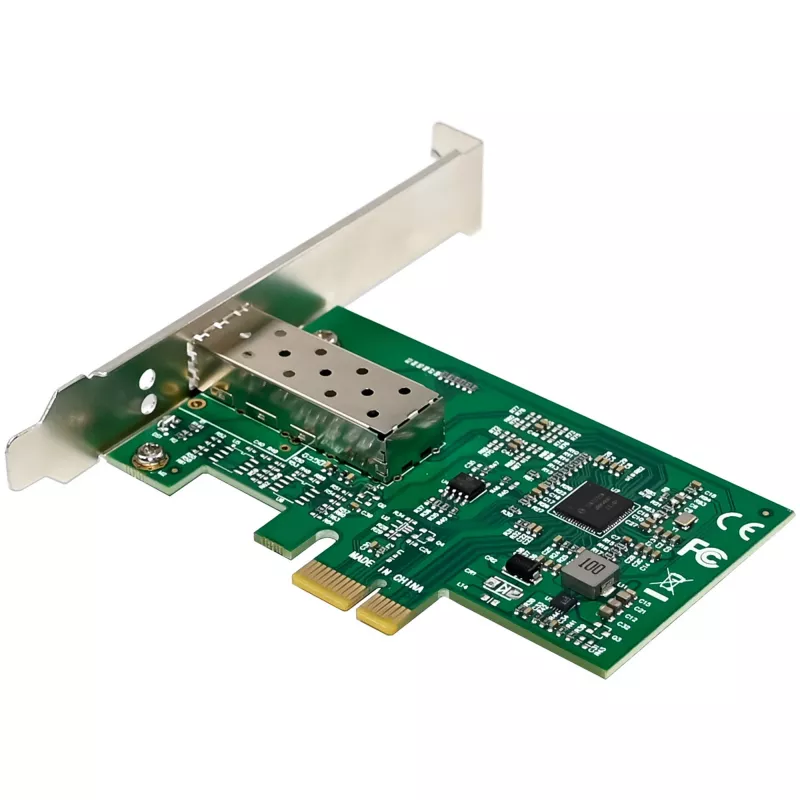

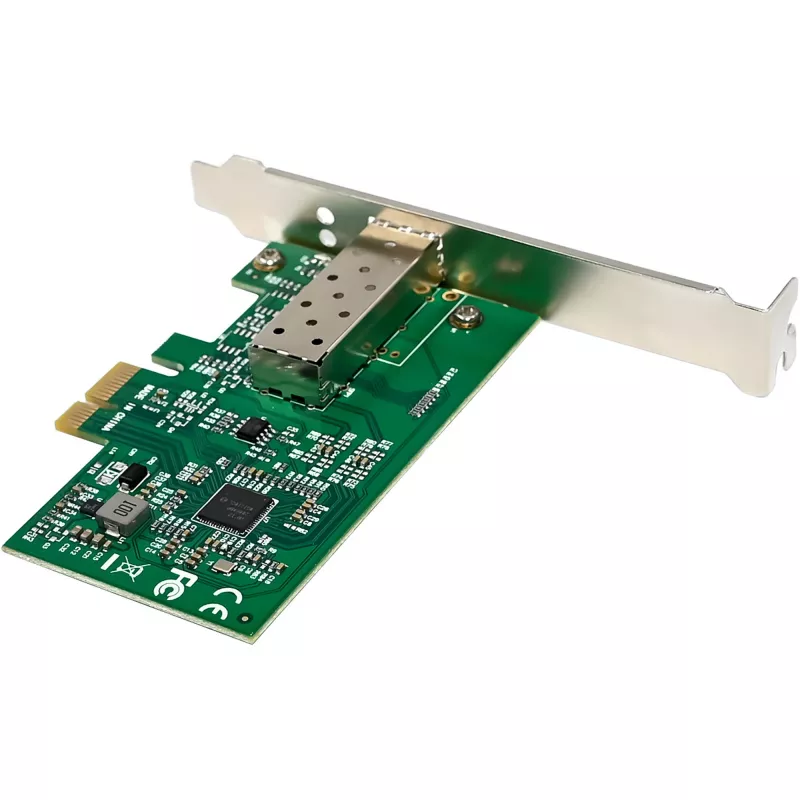

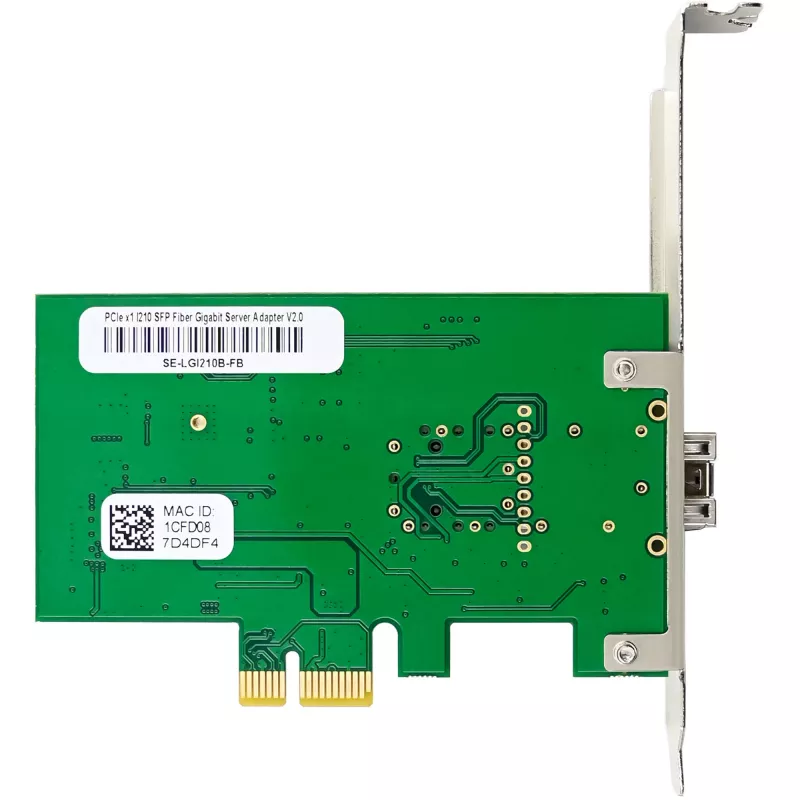

Wewnętrzna karta sieciowa InLine 51125N Fiber 1000 Mbit/s PCI Express

Rozbudowane połączenie sieciowe światłowodowez prędkością do 1 Gb/s (światłowód)
Obsługuje 1000BASE-SX/LX/BXdla elastycznych opcji wdrożenia
Wydajny chipset Intel WGI210CSdla optymalnej stabilności

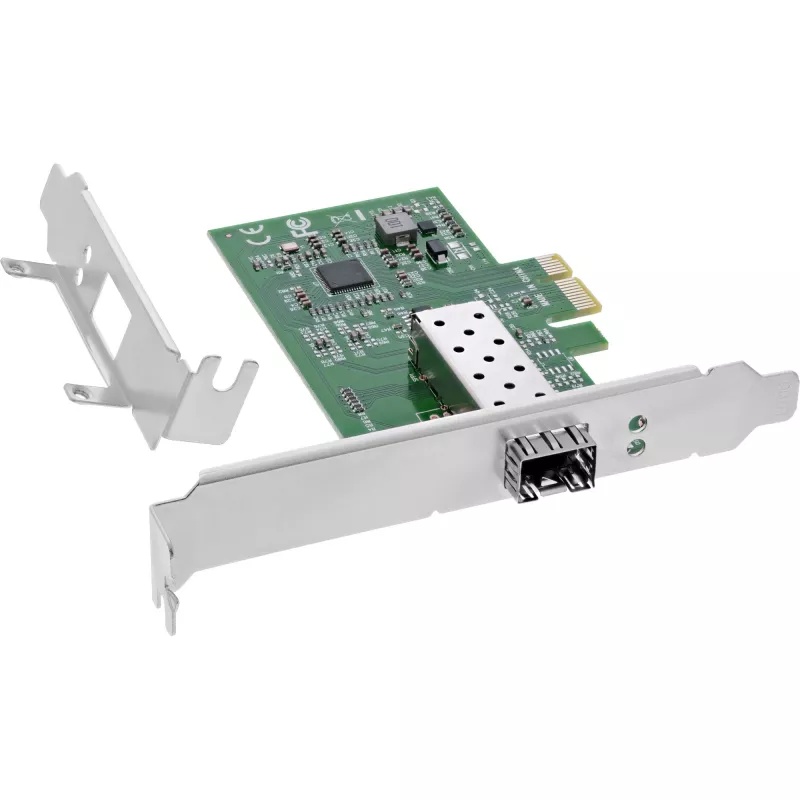

Interfejs PCIe x1ze standardowym i niskoprofilowym wspornikiem
Kompatybilna z Windows, Linux, FreeBSDoraz systemami wirtualizacji

Ta karta sieciowa InLine® Gigabit, 1x SFP światłowód 1 Gb/s została opracowana do zastosowania w komputerach stacjonarnych, serwerach i systemach wbudowanych i spełnia współczesne wymagania w zakresie efektywności energetycznej, formatu i stabilności sieci. Wyposażona jest w gniazdo SFP, które obsługuje różne transceivery światłowodowe, umożliwiając elastyczne połączenia sieciowe na różne odległości i za pośrednictwem różnych typów mediów.

Dzięki obsłudze nowoczesnych protokołów i funkcji sieciowych, takich jak tagowanie VLAN, kontrola przepływu, ramki jumbo czy odciążanie sum kontrolnych, karta nadaje się zarówno do standardowych sieci, jak i specjalistycznych zastosowań, np. transmisji audio-wideo zgodnie z IEEE 802.1Qav. Karta jest instalowana przez gniazdo PCIe (PCI Express 2.1), co pozwala na łatwą integrację z istniejącymi systemami.
Dane techniczne:

Typ magistrali: PCIe v2.1 (5.0 GT/s) x1 linia
Szybkość transmisji danych: 1 Gb/s (światłowód)
Chipset: Intel WGI210CS
Obsługiwane protokoły: IPv4, IPv6
Wymiary: 96 mm x 62 mm (płytka PCIe)

Obsługiwane tryby sieciowe:
Karta może wykorzystywać różne połączenia światłowodowe, w tym:

1000BASE-SX (wielomodowy): Do krótkich odległości z sygnałami świetlnymi.
1000BASE-LX (jednomodowy): Do dłuższych odległości z cieńszym włóknem optycznym.
1000BASE-BX (jednomodowy WDM): Do specjalnych zastosowań, gdzie wysyłanie i odbieranie danych odbywa się po jednym włóknie.

Obsługiwane interfejsy:

Serializer-Deserializer (SerDes) dla 1000BASE-SX/LX (światłowód - IEEE 802.3)
Serialiser-Deserialiser (SerDes) dla 1000BASE-KX (IEEE 802.3ap)
1000BASE-BX (PICMIG 3.1) do zastosowań gigabitowej magistrali wewnętrznej
Interfejs SGMII (specyfikacja Serial-GMII) dla połączeń SFP (SFP MSA INF-8074i)/zewnętrznych PHY


Obsługiwane funkcje sieciowe:

Kontrola przepływu IEEE 802.3x: Pomaga unikać przeciążeń danych w sieci.
VLAN IEEE 802.1q: Umożliwia podział sieci na kilka sieci wirtualnych.
Receive-side Scaling (RSS): Rozdziela przychodzące dane sieciowe na wiele rdzeni procesora w celu równoważenia obciążenia i lepszej wydajności przy procesorach wielordzeniowych.
Ramki jumbo do 9K: Pozwala na większe pakiety danych dla bardziej efektywnej transmisji.
Odciążanie sum kontrolnych: Odciąża procesor przy obliczaniu sum kontrolnych, poprawiając wydajność.


Warunki środowiskowe:

Temperatura pracy: 0 °C do 55 °C
Temperatura przechowywania: -40 °C do 70 °C


Obsługiwane systemy operacyjne:

Windows: 11, 10, 8, 7
Windows Server: 2008 R2, 2012, 2016, 2019, 2022
Linux: od wersji jądra 2.6.30
Inne: FreeBSD, środowiska wirtualizacji (np. VMware ESXi)


Zakres dostawy:

1x karta sieciowa InLine® Gigabit
1x niskoprofilowy wspornik montażowy
1x płyta CD ze sterownikami
1x instrukcja obsługi (niemiecki/angielski)

InLine 51125N. Interfejs hosta: PCI Express, Złącze światłowodowe: SFP. Obsługiwane systemy operacyjne Windows: Windows 10, Windows 11, Windows 7, Windows 8, Obsługiwane systemy operacyjne Linux: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Linux Kernel..., Obsługiwane systemy operacyjne serwerowe: Windows Server 2008 R2, Windows Server 2012, Windows Server 2016, Windows Server 2019, Windows.... Szerokość: 96 mm, Głębokość: 62 mm. Waga opakowania: 43 g. Technologia łączności: Przewodowa, Standardy sieciowe: IEEE 802.1Q, IEEE 802.3x, Interfejs: Światłowodowy

Jak używać

Wyłącz system hosta, włóż kartę sieciową do dostępnego gniazda PCIe x1 i zabezpiecz ją dostarczonym wspornikiem (standardowym lub niskoprofilowym w zależności od potrzeb). Zainstaluj odpowiedni transceiver SFP dla wybranego typu światłowodu (SX, LX lub BX) i podłącz kabel światłowodowy. Uruchom system i zainstaluj sterowniki z dołączonej płyty CD lub ze strony producenta, jeśli system operacyjny nie wykryje karty automatycznie. Skonfiguruj ustawienia sieciowe (IP, VLANy, kontrolę przepływu, MTU dla ramek jumbo) w systemie operacyjnym hosta lub oprogramowaniu do zarządzania siecią.

Zalecenia

Używaj certyfikowanych transceiverów SFP zgodnych z 1000BASE-SX/LX/BX i przestrzegaj zalecanych praktyk obchodzenia się ze światłowodami. W systemach wielordzeniowych włącz Receive-side Scaling (RSS) i funkcje odciążania w sterowniku, aby poprawić przepustowość i wykorzystanie procesora. Upewnij się, że temperatura pracy karty mieści się w określonym zakresie dla niezawodnego działania.
