Wewnętrzny adapter interfejsu Mini PCIe DELOCK 95279 — Host szeregowy, wyjście Mini PCIe, obsługa RS-232, 460,8 Kbit/s, FIFO 256 B, 30×51×10 mm

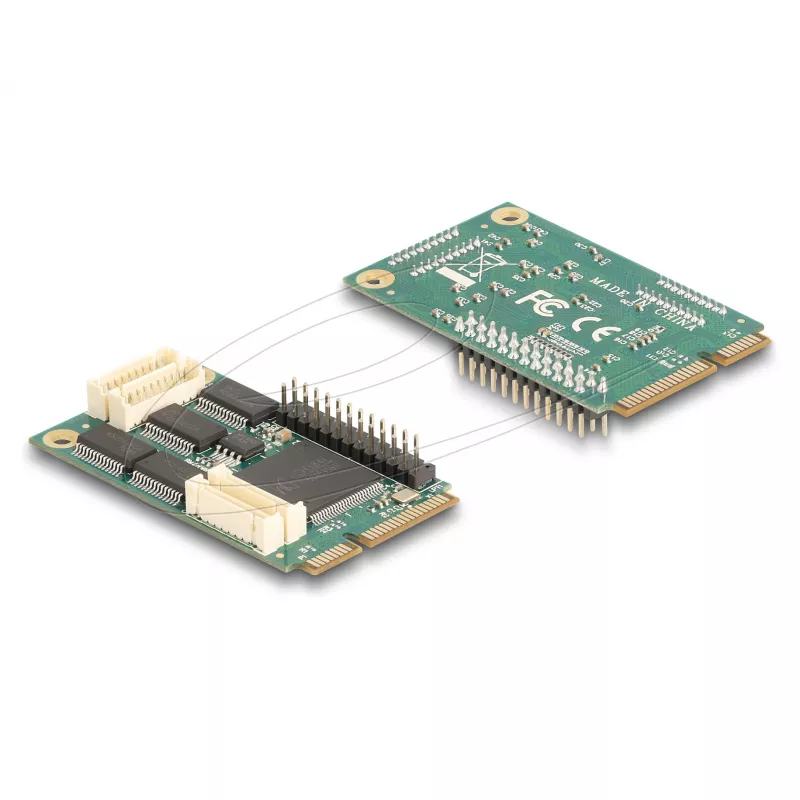

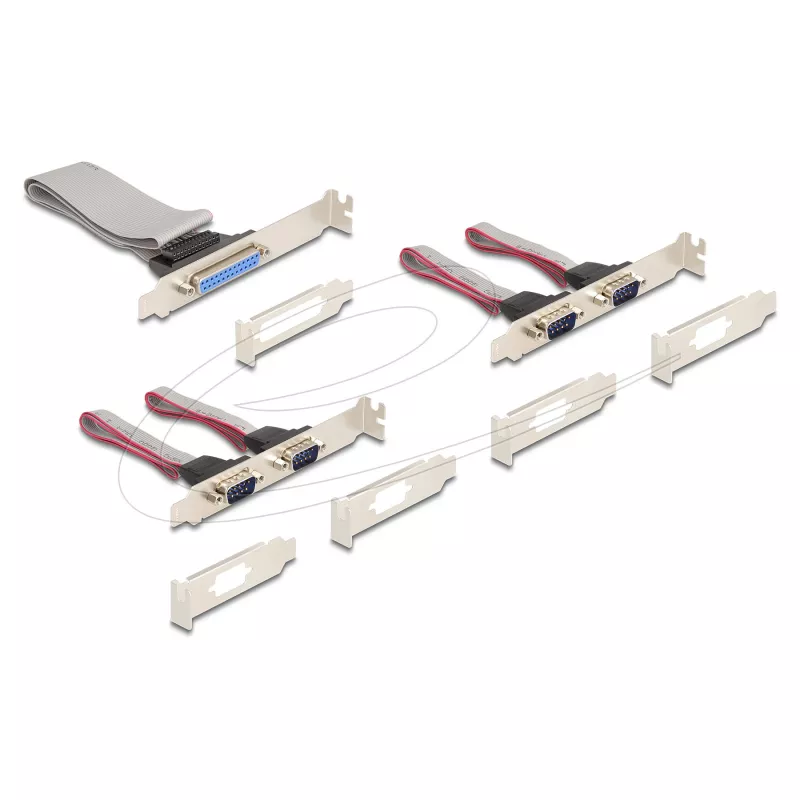

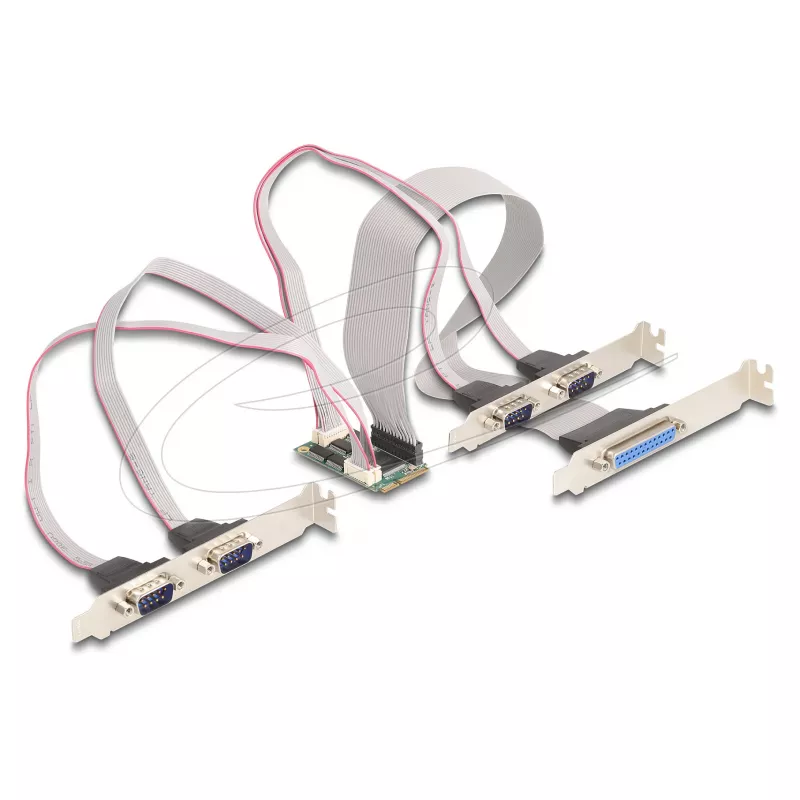

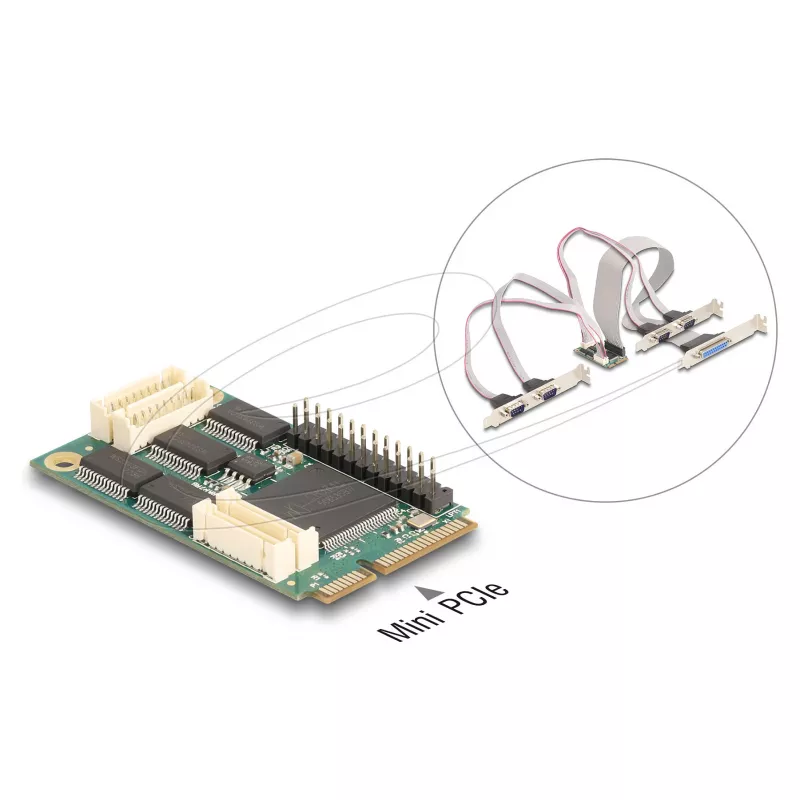

DELOCK 95279 to wewnętrzny adapter interfejsu Mini PCIe, który umożliwia rozbudowę systemu poprzez udostępnienie czterech portów szeregowych i jednego portu równoległego za pomocą wspornika z gniazdem Mini PCIe. Adapter oferuje interfejs hosta szeregowego (RS‑232) z maksymalną szybkością transmisji 460,8 Kbit/s oraz wewnętrznym buforem FIFO o pojemności 256 bajtów. Obsługuje konfigurowalną liczbę bitów danych (5, 6, 7, 8) i jest zbudowany na kompaktowej płytce PCB o wymiarach 30 × 51 × 10 mm z wykończeniem komponentów w kolorach czarnym, złotym i zielonym.

Zalety

Adapter umożliwia integrację starszych urządzeń peryferyjnych szeregowych i równoległych z systemami wyposażonymi w gniazdo Mini PCIe bez konieczności stosowania dodatkowych zewnętrznych konwerterów. Jego wewnętrzna konstrukcja pozwala zaoszczędzić miejsce w obudowie, a 256-bajtowy bufor FIFO zmniejsza obciążenie procesora podczas transferów seryjnych. Konfigurowalne ustawienia bitów danych i obsługa standardowej sygnalizacji RS‑232 zapewniają kompatybilność z szeroką gamą sterowników przemysłowych, modemów, drukarek i skanerów.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Zainstaluj DELOCK 95279 w wolnym gnieździe Mini PCIe wewnątrz systemu zgodnie z instrukcją producenta płyty głównej, zamocuj wspornik gniazda i podłącz docelowe urządzenia szeregowe lub równoległe do wyjść na wsporniku. Upewnij się, że system jest wyłączony podczas instalacji, aby uniknąć uszkodzeń. Po fizycznym montażu włącz urządzenie w BIOS/UEFI systemu, jeśli to konieczne, i zainstaluj odpowiednie sterowniki, aby system operacyjny rozpoznał porty szeregowe i równoległe. Skonfiguruj parametry portów (szybkość transmisji, bity danych, parzystość, bity stopu) w oprogramowaniu hosta lub ustawieniach portów szeregowych systemu operacyjnego, aby dopasować je do podłączonych urządzeń.

Zalecenia

Używaj ekranowanych kabli szeregowych i prawidłowego uziemienia, aby zapewnić niezawodną komunikację RS‑232 w środowiskach narażonych na zakłócenia elektryczne. Sprawdź zgodność sterowników z systemem operacyjnym i przetestuj każdy port po instalacji. W zastosowaniach ciągłych lub o wysokiej przepustowości skonfiguruj odpowiednią kontrolę przepływu i monitoruj wykorzystanie FIFO, aby zapobiec utracie danych.
