Wewnętrzny adapter M.2 DeLOCK 63917

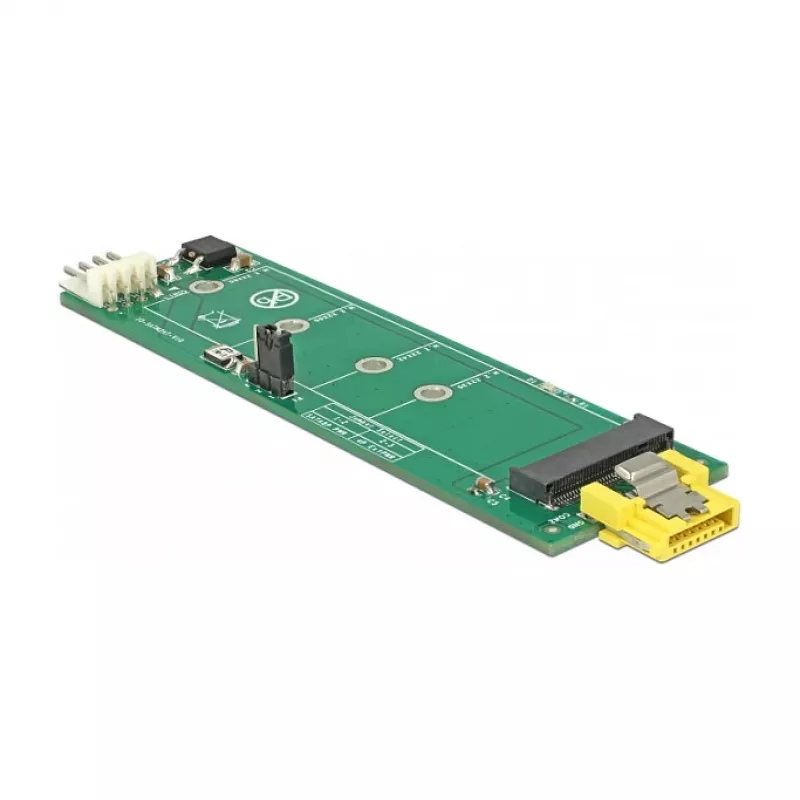

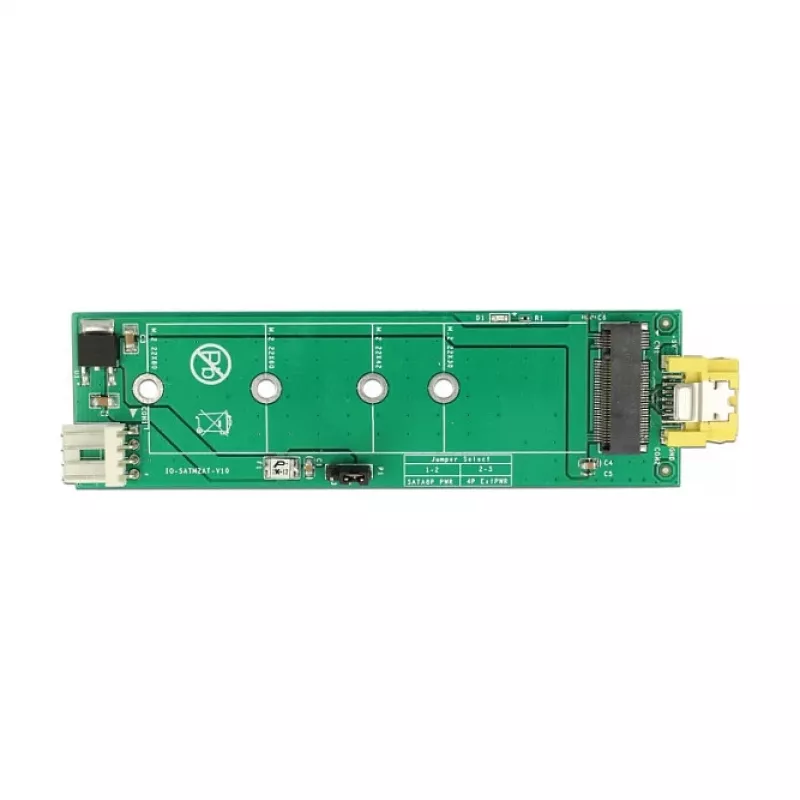

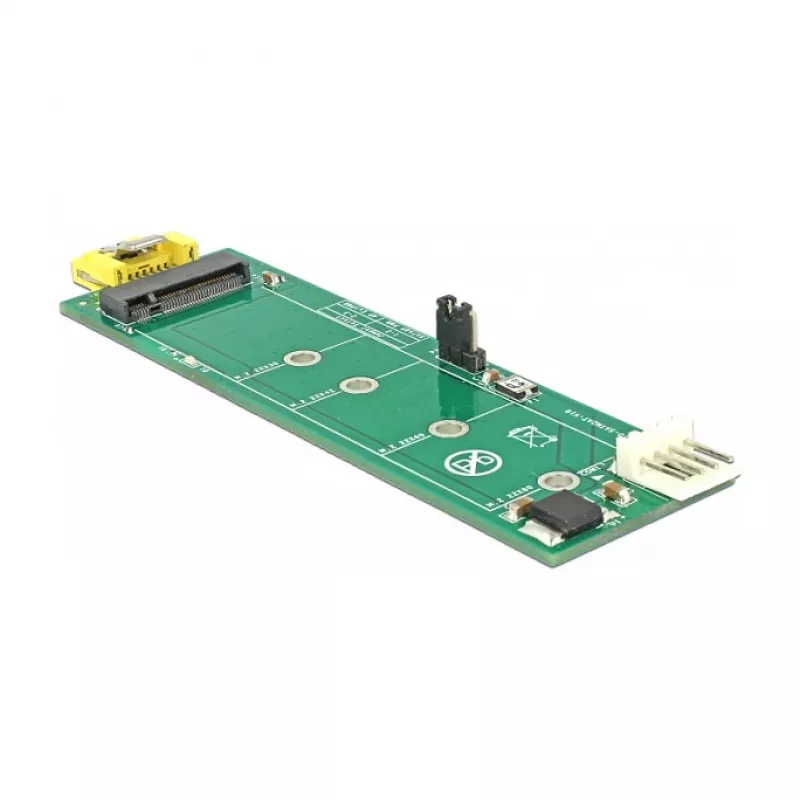

Wewnętrzny adapter M.2 DeLOCK 63917 umożliwia instalację dysków SSD M.2 SATA w rozmiarach 2280, 2260, 2242 i 2230 w systemach korzystających ze standardowego interfejsu SATA. Adapter obsługuje szybkości transferu danych SATA III do 6 Gbit/s, jest wyposażony we wskaźniki LED aktywności i zasilania, a dzięki kompaktowym wymiarom 30 mm (szerokość) × 114 mm (głębokość) × 11 mm (wysokość) zmieści się w niewielkich przestrzeniach. Może być zasilany przez wtyczkę zasilania SATA pin 8 bez dodatkowego zasilacza lub przez standardowe złącze zasilania SATA po podłączeniu do portu SATA.

Zalety

Adapter zapewnia kompatybilność z wieloma formatami M.2 (2280/2260/2242/2230) i obsługuje pełną prędkość SATA III do 6 Gbit/s. Kompaktowa konstrukcja umożliwia montaż w ograniczonych przestrzeniach, a zintegrowane diody LED sygnalizują wizualnie stan zasilania i aktywności. Opcje zasilania obejmują wtyczkę zasilania SATA pin 8, która eliminuje potrzebę dodatkowego zasilacza, lub standardowe 4-pinowe złącze zasilania SATA podczas współpracy z portem SATA.

Zastosowanie

• Rozbudowa komputerów stacjonarnych lub komputerów o małej obudowie o dysk SSD M.2 SATA
• Instalacja dysków M.2 SATA w systemach pozbawionych natywnych gniazd M.2
• Testowanie lub klonowanie dysków SSD M.2 SATA przez interfejs SATA

Kluczowe specyfikacje

• Obsługiwane rozmiary M.2: 2280, 2260, 2242, 2230
• Interfejs: SATA III (do 6 Gbit/s)

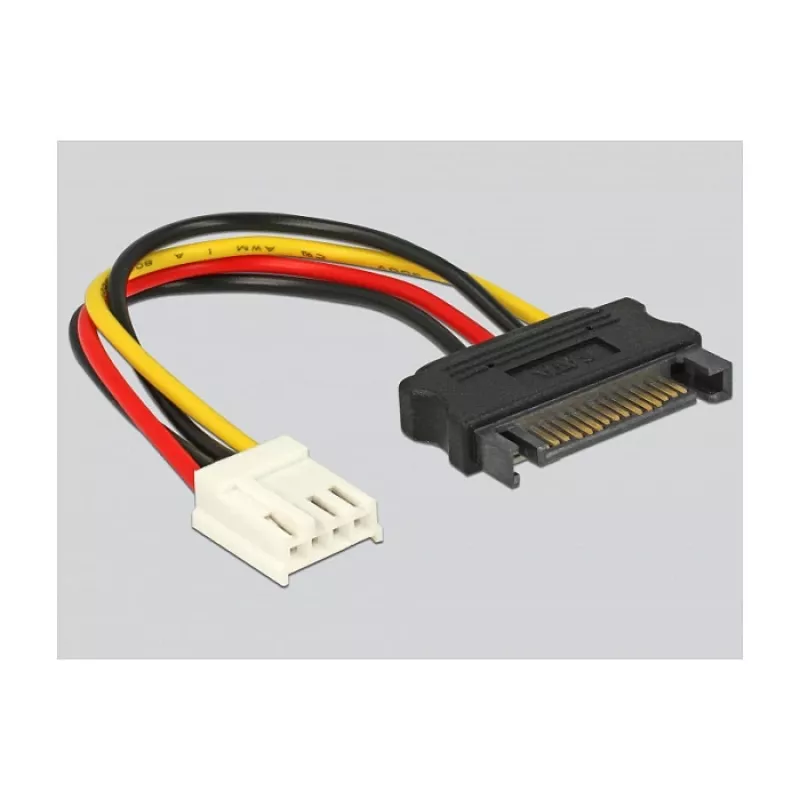

• Zasilanie: wtyczka zasilania SATA pin 8 lub standardowe 4-pinowe złącze zasilania SATA
• Wskaźniki LED: zasilanie i aktywność
• Wymiary: 30 mm × 114 mm × 11 mm
• Producent: DELOCK, MPN: 63917, EAN: 4043619639175

Sposób użycia

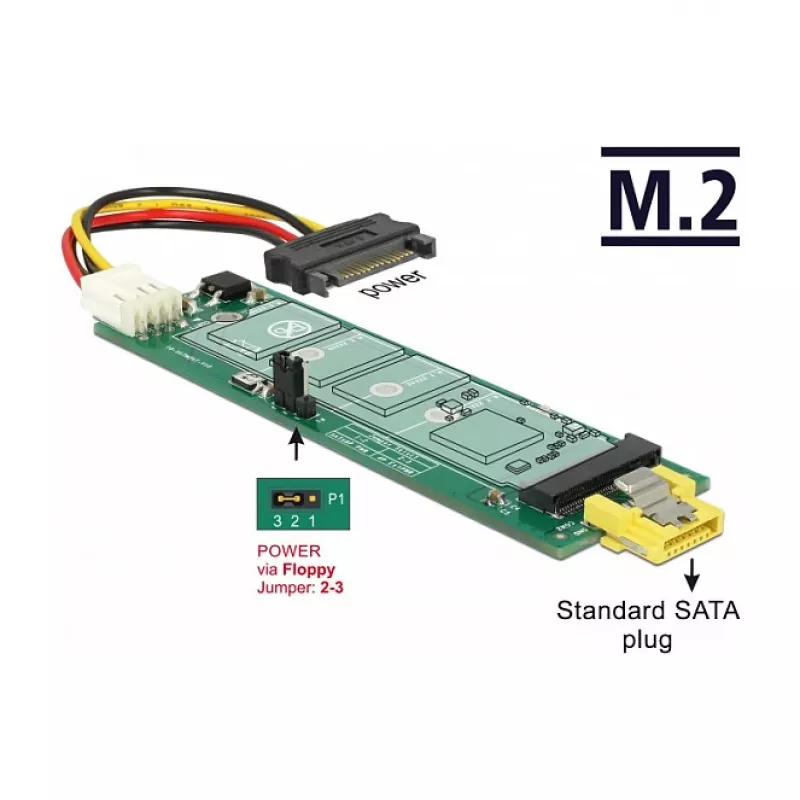

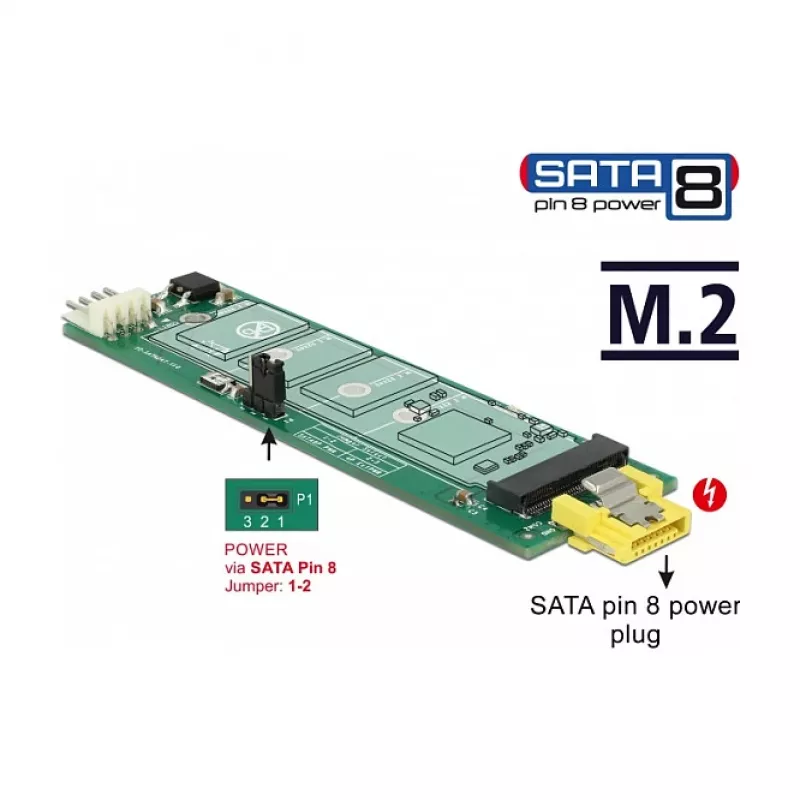

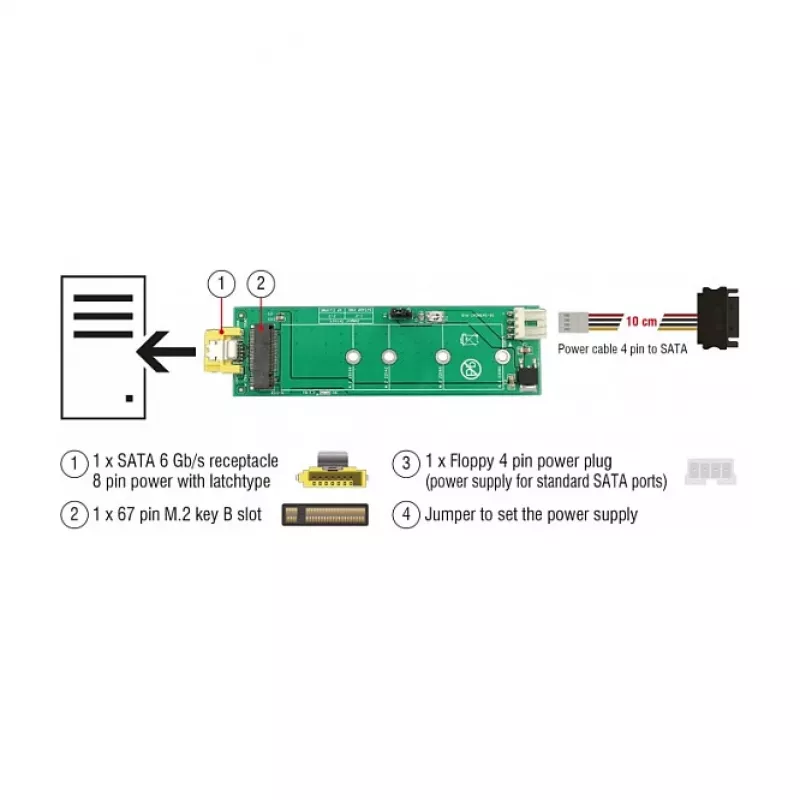

Włóż dysk SSD M.2 SATA do odpowiedniego gniazda M.2 w adapterze, a następnie przymocuj go za pomocą śruby montażowej lub elementu dystansowego odpowiedniego dla wybranej długości karty (2280/2260/2242/2230). W przypadku podłączania bezpośrednio do linii zasilania SATA wyposażonej we wtyczkę pin 8, podłącz wtyczkę pin 8 do adaptera – dodatkowy zasilacz nie jest wymagany. W przypadku podłączania adaptera do standardowego portu danych SATA, podłącz 4-pinowy kabel zasilający SATA w celu dostarczenia zasilania. Na koniec podłącz kabel danych SATA z adaptera do płyty głównej lub kontrolera SATA, włącz system i zweryfikuj wskaźniki LED zasilania i aktywności. W razie potrzeby zainstaluj sterowniki lub zainicjuj dysk w systemie operacyjnym; adapter jest kompatybilny z popularnymi wersjami systemu Windows, w tym Windows 7, 8 i 8.1.

Zalecenia

Z dyskiem SSD M.2 i adapterem należy obchodzić się na powierzchni antystatycznej, używać odpowiedniego elementu dystansowego/śruby do długości modułu M.2, aby uniknąć naprężeń mechanicznych, a przed włączeniem zasilania upewnić się, że podłączenie zasilania SATA jest zgodne z konfiguracją systemu.
