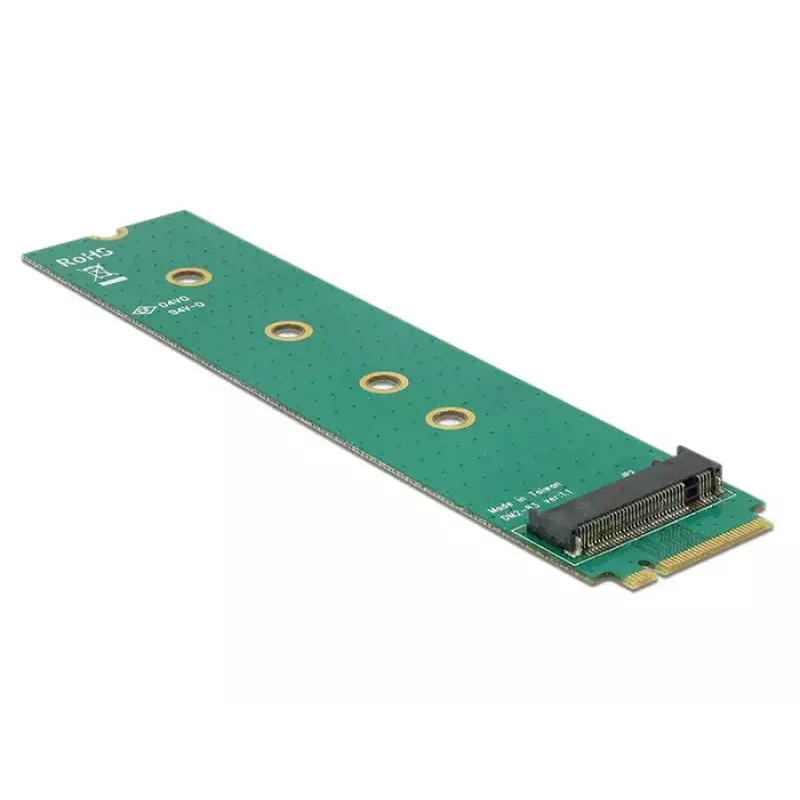

Wewnętrzny adapter M.2 DeLOCK 65699

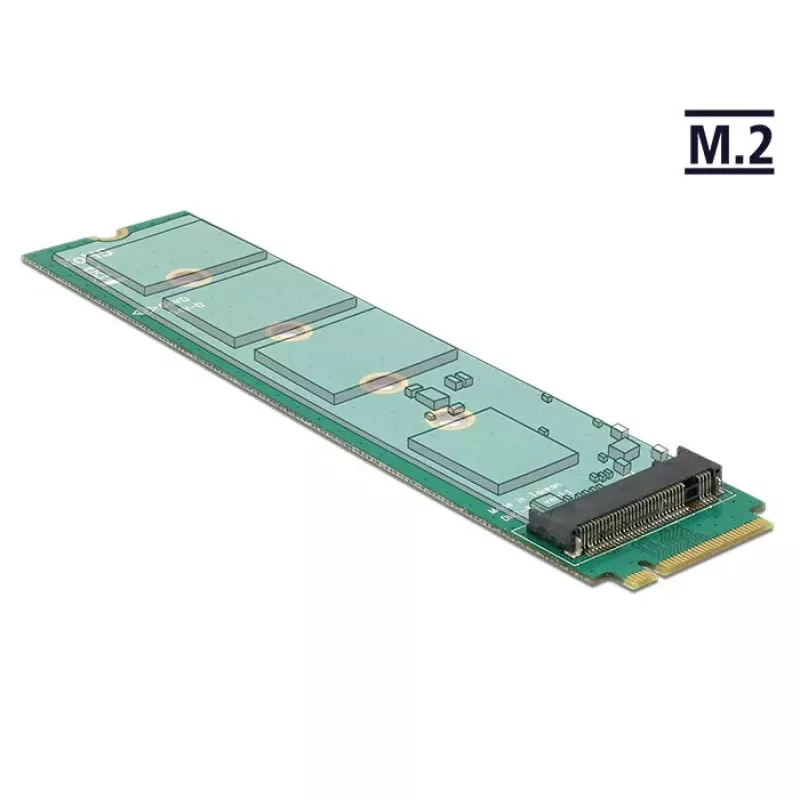

DeLOCK 65699 to wewnętrzny adapter M.2, który konwertuje gniazdo M.2 Key M na gniazdo M.2 Key A. Zapewnia kompaktowe rozwiązanie na poziomie płytki do adaptacji interfejsów M.2 wewnątrz komputera lub systemu wbudowanego i pasuje do standardowych wymiarów montażowych M.2 (25 x 110 x 4 mm).

Zalety

Ten adapter umożliwia krzyżową kompatybilność między modułami M.2 Key M i Key A bez potrzeby stosowania zewnętrznych konwerterów. Jego wewnętrzna konstrukcja płytki jest oszczędna pod względem miejsca i łatwa w instalacji w systemach z dostępnymi gniazdami M.2. Opakowanie pudełkowe zapewnia bezpieczne przechowywanie i transport.

Przeznaczenie

• Konwersja wewnętrznego gniazda M.2 Key M do akceptacji modułów M.2 Key A
• Integracja w komputerach stacjonarnych, stacjach roboczych lub systemach wbudowanych z gniazdami M.2
• Prototypowanie i modyfikacje sprzętowe, gdzie wymagana jest adaptacja interfejsu M.2

Kluczowe specyfikacje

• Marka: DELOCK
• Model / MPN: 65699
• EAN: 4043619656998
• Interfejs hosta: M.2 (Key M)
• Interfejs wyjściowy: M.2 (Key A)
• Wymiary: 25 mm (szer.) × 110 mm (gł.) × 4 mm (wys.)
• Rodzaj opakowania: Pudełko

Instrukcja użytkowania

Przed instalacją adaptera wyłącz system i odłącz go od zasilania. Znajdź gniazdo M.2 Key M na płycie głównej, wyrównaj adapter z gniazdem i delikatnie włóż go pod odpowiednim kątem, a następnie zamocuj zgodnie z osprzętem montażowym M.2 systemu. Po instalacji podłącz wybrany moduł M.2 Key A do adaptera i upewnij się, że moduł jest zamocowany zgodnie ze standardowymi procedurami montażu M.2. Włącz system i sprawdź wykrywanie urządzenia w systemie operacyjnym lub BIOS-ie.

Zalecenia

Adapter należy stosować wyłącznie z kompatybilnymi modułami M.2 i przestrzegać środków ostrożności dotyczących ESD podczas instalacji. Przed włączeniem systemu sprawdź mechaniczną przestrzeń i kompatybilność elektryczną między modułem hosta a docelowym.
