Wewnętrzny kabel zasilający Alphacool 25054 80 m proste złącza

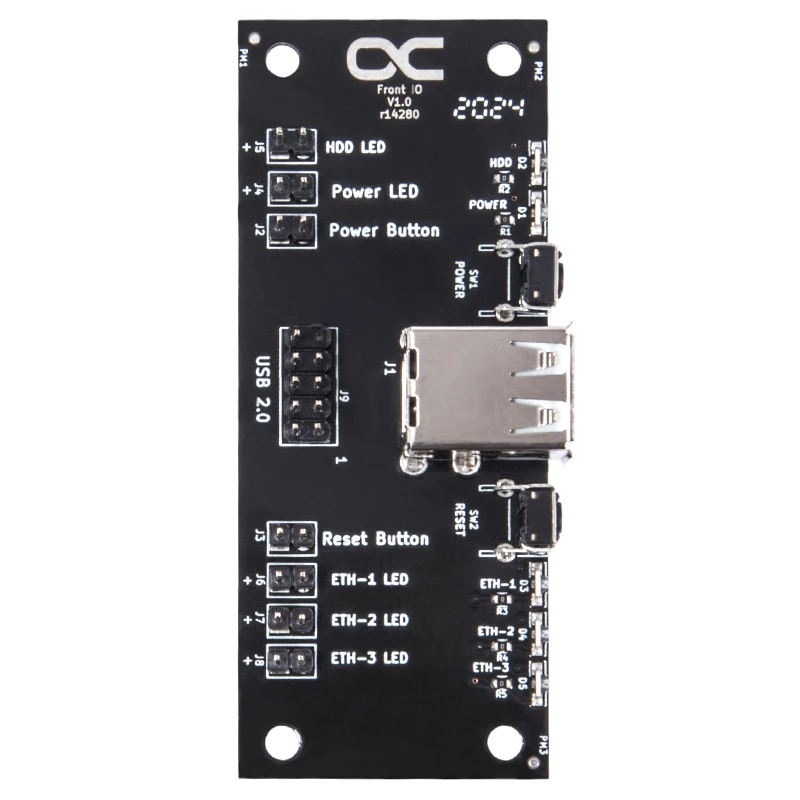

Przedni panel I/O Alphacool do obudów serwerowych 1U–4U zapewnia podstawową łączność przednią i wskaźniki stanu dla szaf serwerowych. Integruje dwa porty USB 2.0 oraz przełączniki zasilania i resetowania, a także zestaw diod LED stanu dla zasilania, aktywności dysku twardego i połączeń sieciowych. Płytka drukowana jest zabezpieczona czterema śrubami przy użyciu otworów montażowych o średnicy wewnętrznej 3,5 mm i odległościach między środkami 74 mm x 24 mm.

Zalety

Ten przedni panel I/O łączy łączność USB 2.0 z wyraźnym wskazywaniem stanu dysku HDD, zasilania i do trzech łączy sieciowych. Wszystkie diody LED i przełączniki wykorzystują złącza 2-pinowe, co upraszcza instalację i wymianę. Kompaktowy wzór montażowy i mocowanie na cztery śruby czynią go odpowiednim do standardowych paneli przednich obudów serwerowych Alphacool.

Odpowiedni do

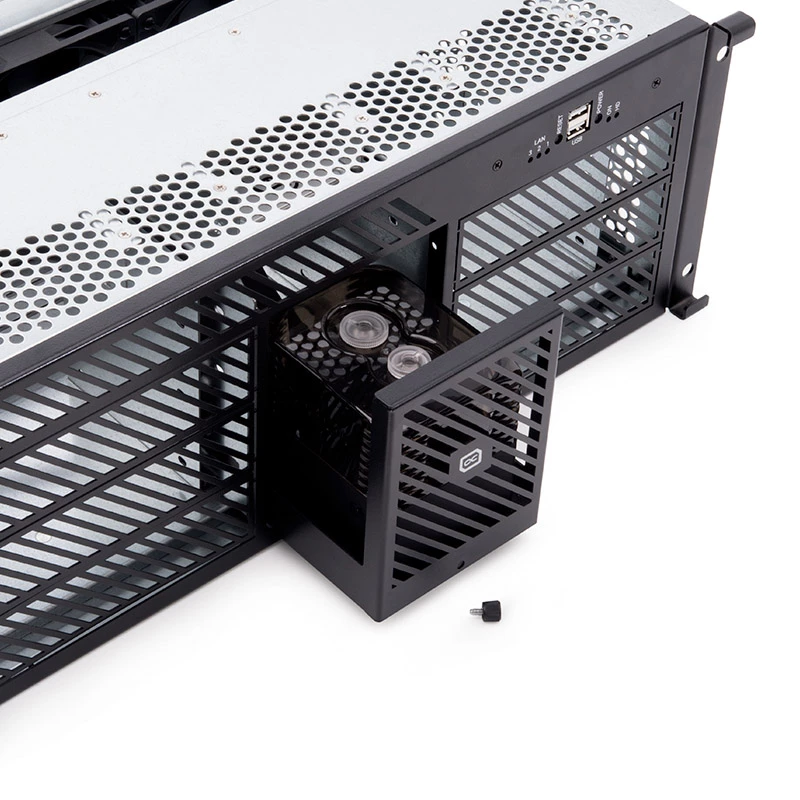

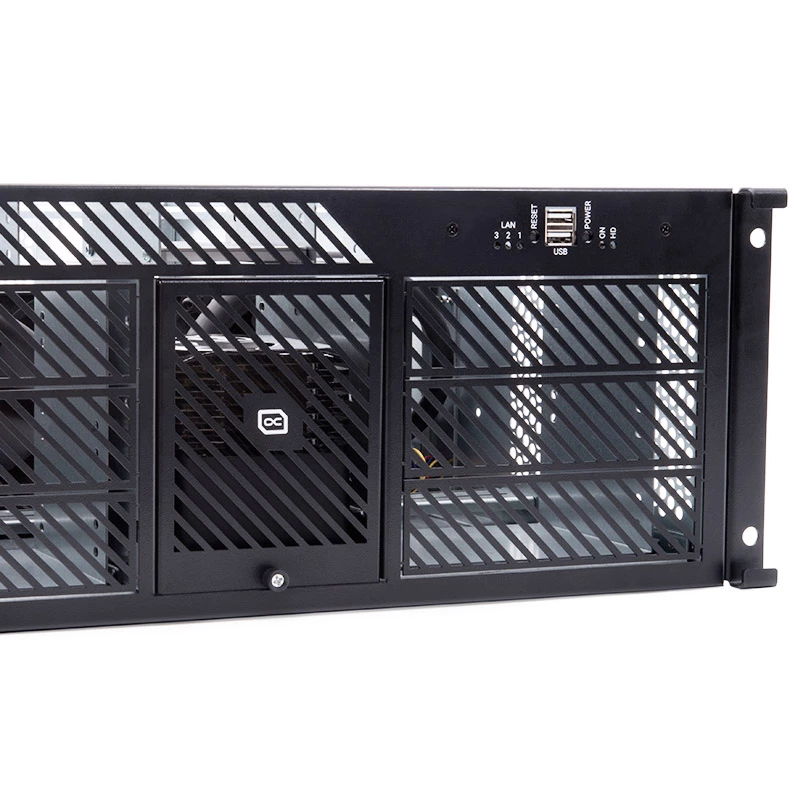

• obudów serwerowych Alphacool 1U–4U
• szaf serwerowych wymagających przednich portów USB 2.0 i podstawowych diod LED stanu
• systemów, w których potrzebna jest łatwa wymiana okablowania panelu przedniego

Kluczowe specyfikacje

• Złącza: dwa porty USB 2.0 (kabel z wtykiem 9-pinowym), wiele złączy 2-pinowych dla diod LED i przełączników
• Diody LED: aktywność HDD, wskaźnik zasilania, trzy diody LED stanu sieci
• Przełączniki: zasilanie i reset (złącza 2-pinowe)
• Montaż: 4 śruby, otwór montażowy o średnicy wewnętrznej 3,5 mm; odległości między środkami 74 mm x 24 mm

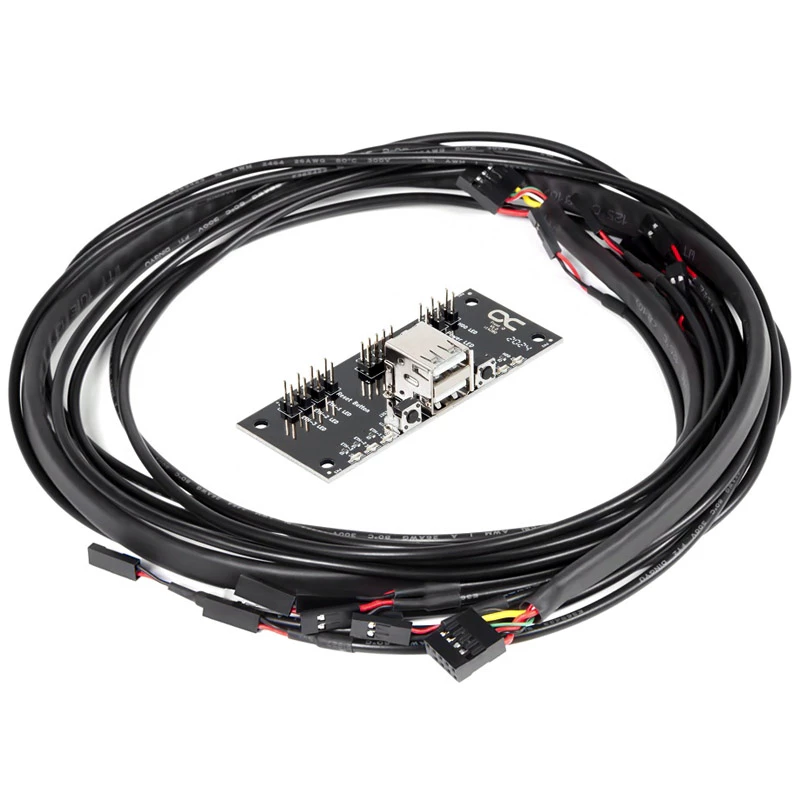

• Zestaw kabli: łącznie 8 kabli; 7 dwupinowych kabli LED/przełączników i 1 kabel USB 2.0 z wtykiem 9-pinowym; długość kabla 80 cm (czysta długość bez złączy)

Sposób użycia

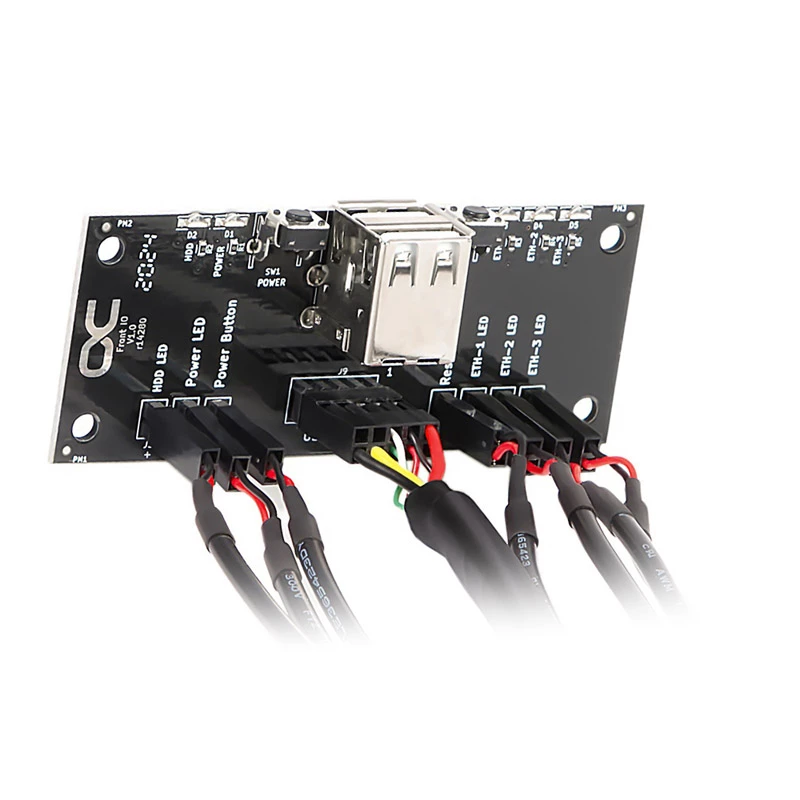

Zamontuj przedni panel I/O w obudowie serwerowej za pomocą czterech dostarczonych śrub, dopasowując do wzoru otworów 74 mm x 24 mm. Podłącz każdy kabel dwupinowy diody LED lub przełącznika do odpowiedniego złącza na płycie głównej lub płycie I/O tylnej, a kabel USB 2.0 z wtykiem 9-pinowym podłącz do wewnętrznego złącza USB na płycie głównej. Zapewnij właściwą biegunowość dla złączy 2-pinowych, jeśli dotyczy. Po zabezpieczeniu połączeń przetestuj zasilanie, reset, porty USB i wskaźniki LED, aby zweryfikować prawidłowe działanie.

Zalecenia

Użyj dołączonego zestawu kabli o długości 80 cm, aby czysto poprowadzić połączenia wewnątrz obudowy, trzymając kable LED i USB z dala od wentylatorów i gorących komponentów. Sprawdź orientację złączy przed włączeniem zasilania, aby uniknąć odwrotnej biegunowości na złączach 2-pinowych.
