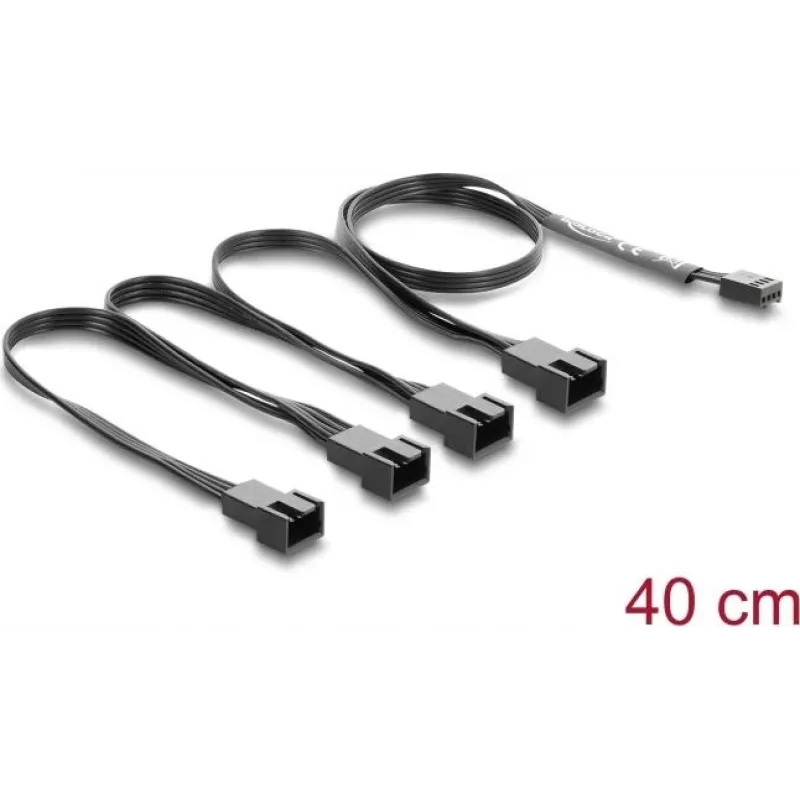

Wewnętrzny kabel zasilający DELOCK 84540 — rozdzielacz 4-pin PWM na 4×4-pin PWM, 0,4 m

Wewnętrzny kabel zasilający DELOCK 84540 to rozdzielacz PWM o długości 0,4 m, który przekształca jedno złącze 4-pin PWM w cztery wyjścia 4-pin PWM. Kabel zawiera jedno wejściowe złącze 4-pin PWM i cztery wyjściowe złącza 4-pin PWM, umożliwiając zasilanie i sterowanie wieloma wentylatorami lub urządzeniami peryferyjnymi z jednego złącza na płycie głównej wewnątrz obudowy komputera PC lub serwera. Kompaktowa długość 0,4 m i czarny kolor ułatwiają estetyczne prowadzenie kabli w obudowach i szafach rack, gdzie wymagane są krótkie wewnętrzne połączenia wentylatorów.

Zalety

Ten rozdzielacz Delock 4-pin PWM na 4×4-pin PWM umożliwia scentralizowane sterowanie wieloma wentylatorami za pomocą jednego złącza PWM, zmniejszając potrzebę stosowania dodatkowych kontrolerów wentylatorów lub wielu złączy na płycie głównej. Dzięki przewodom 22 AWG i obsłudze typowych systemów wentylatorów 12 V, kabel zapewnia jednoczesne rozprowadzanie zasilania i sygnału PWM, zachowując przy tym porządek w zarządzaniu kablami wewnętrznymi. Prosty układ złączy upraszcza instalację i wymianę okablowania wentylatorów w komputerach stacjonarnych i serwerach.

Zastosowanie

• Podłączanie do czterech wentylatorów 4-pin PWM do jednego złącza PWM na płycie głównej
• Rozbudowa połączeń wentylatorów w komputerach stacjonarnych i małych serwerach
• Scentralizowane sterowanie i monitorowanie wentylatorów PWM z jednego złącza
• Krótkie wewnętrzne trasy kablowe w systemach montowanych w obudowach lub szafach rack

Kluczowe specyfikacje

• Konfiguracja złączy: 1 wejście 4-pin PWM na 4 wyjścia 4-pin PWM
• Długość kabla: 0,4 m
• Przekrój przewodu: 22 AWG
• Raster: 2,54 mm
• Napięcie znamionowe: maks. 12 V
• Prąd znamionowy: maks. 1 A na wyjście
• Kolor: czarny
• Orientacja złączy: proste wtyk/gniazdo 4-pin PWM w zależności od potrzeb

Sposób użycia

Podłącz pojedyncze wejściowe złącze 4-pin PWM do płyty głównej lub złącza wentylatora obsługującego PWM, upewniając się, że piny są prawidłowo dopasowane do zasilania, masy, tachometru i sygnału PWM. Podłącz każde wyjściowe złącze 4-pin PWM do odpowiedniego wentylatora lub urządzenia peryferyjnego PWM. Sprawdź, czy całkowity pobór prądu nie przekracza określonych limitów i czy złącze na płycie głównej obsługuje typy podłączonych wentylatorów. Poprowadź kabel wewnątrz obudowy, aby nie blokował przepływu powietrza i nie kolidował z ruchomymi częściami.

Zalecenia

Nie przekraczaj maksymalnego prądu znamionowego na wyjście i sprawdź możliwości złącza na płycie głównej przed podłączeniem wielu wentylatorów. W przypadku wentylatorów o wysokim poborze prądu lub wielu urządzeń rozważ użycie zasilanego koncentratora wentylatorów lub oddzielnego źródła zasilania. Pamiętaj o długości kabla 0,4 m podczas planowania rozmieszczenia wentylatorów, aby złącza sięgały bez naprężeń.
