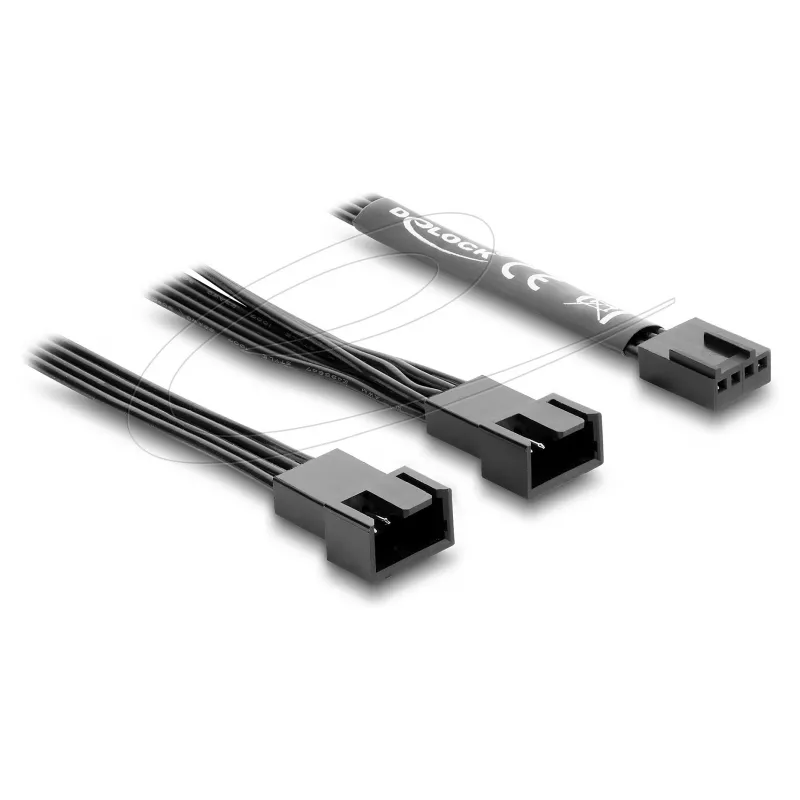

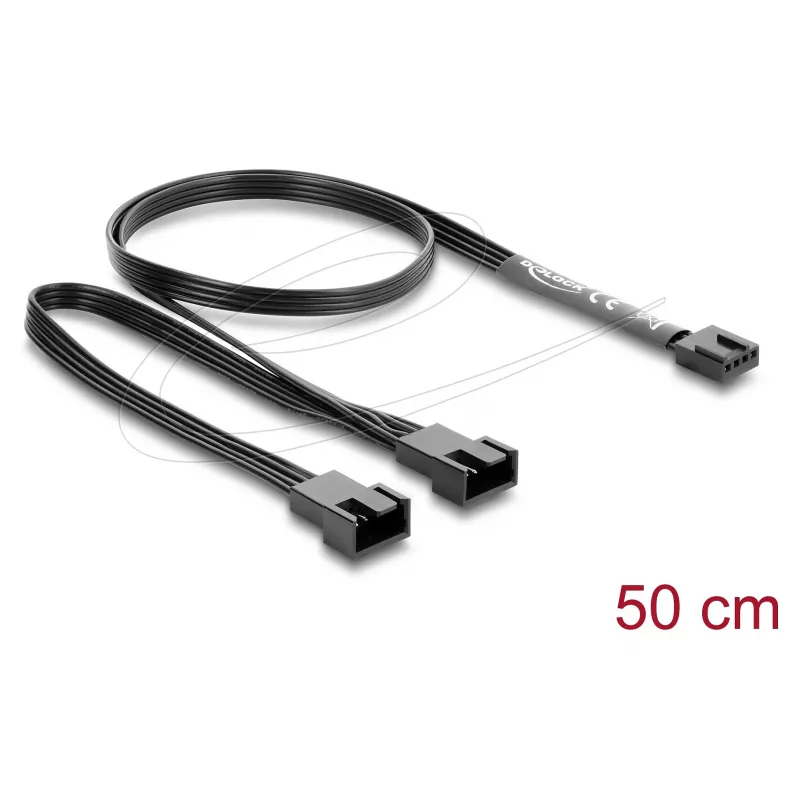

Wewnętrzny kabel zasilający DELOCK 84543 — 4-pinowy PWM na podwójny 4-pinowy PWM, 0,5 m

Wewnętrzny kabel zasilający DELOCK 84543 to rozdzielacz o długości 0,5 m, który zamienia jedno złącze 4-pinowe PWM na dwa złącza 4-pinowe PWM. Jest przeznaczony do użytku wewnątrz obudowy komputera i umożliwia dwóm wentylatorom lub urządzeniom PWM korzystanie z jednego gniazda PWM w celu zsynchronizowanego sterowania prędkością i dystrybucji zasilania. Kabel jest dostarczany jako pojedyncza sztuka i zaprojektowany tak, aby zachować sygnał sterujący PWM, zapewniając jednocześnie zasilanie obu podłączonym urządzeniom.

Zalety

Kabel umożliwia scentralizowane sterowanie wentylatorami poprzez powielenie sygnału PWM i linii zasilania na dwa wyjścia bez konieczności użycia dodatkowych gniazd na płycie głównej. Jego przewody 22 AWG i płaszcz PVC oferują równowagę między elastycznością a trwałością w typowych instalacjach komputerowych. Przy znamionowym maksymalnym prądzie 1 A przy 12 V na cały kabel i standardowych złączach 4-pinowych PWM, rozdzielacz zachowuje kompatybilność z popularnymi wentylatorami PWM i gniazdami wentylatorów na płycie głównej.

Zastosowanie

• Podłączanie dwóch wentylatorów PWM do jednego gniazda PWM na płycie głównej
• Dodawanie dodatkowych wentylatorów obudowy lub procesora, gdy dostępność gniazd jest ograniczona
• Synchronizacja prędkości wentylatorów w celu skoordynowanego chłodzenia w komputerach stacjonarnych i małych serwerach

Kluczowe specyfikacje

• Konfiguracja złączy: 1 × 4-pinowy PWM (żeński) na 2 × 4-pinowy PWM (męski)
• Długość kabla: 0,5 m
• Przekrój przewodu: 22 AWG
• Maksymalny prąd: 1 A
• Maksymalne napięcie: 12 V
• Raster: 2,54 mm
• Materiał płaszcza: PVC
• Kolor: czarny

Sposób użycia

Włóż pojedyncze żeńskie złącze 4-pinowe PWM do gniazda PWM na płycie głównej lub kontrolerze, upewniając się, że orientacja jest prawidłowa, tak aby styki PWM i zasilania były dopasowane. Podłącz każde z dwóch męskich złączy 4-pinowych PWM do wentylatorów lub urządzeń PWM, którymi chcesz sterować. Po wykonaniu połączeń sprawdź w BIOS-ie systemu lub oprogramowaniu do sterowania wentylatorami, czy płyta główna rozpoznaje podłączone wentylatory i czy sterowanie PWM jest aktywne. Poprowadź kabel wewnątrz obudowy, aby uniknąć blokowania przepływu powietrza lub kontaktu z ruchomymi częściami.

Zalecenia

Nie przekraczaj znamionowego prądu i napięcia. Jeśli łączny prąd wentylatorów przekracza wartość znamionową kabla, użyj dedykowanego huba wentylatorów z niezależnym zasilaniem. Upewnij się, że złącza są mocno osadzone i unikaj ostrych zagięć w pobliżu końcówek złączy. W celu optymalnego zarządzania chłodzeniem monitoruj prędkości wentylatorów po instalacji i dostosuj ustawienia BIOS-u lub oprogramowania w razie potrzeby.
