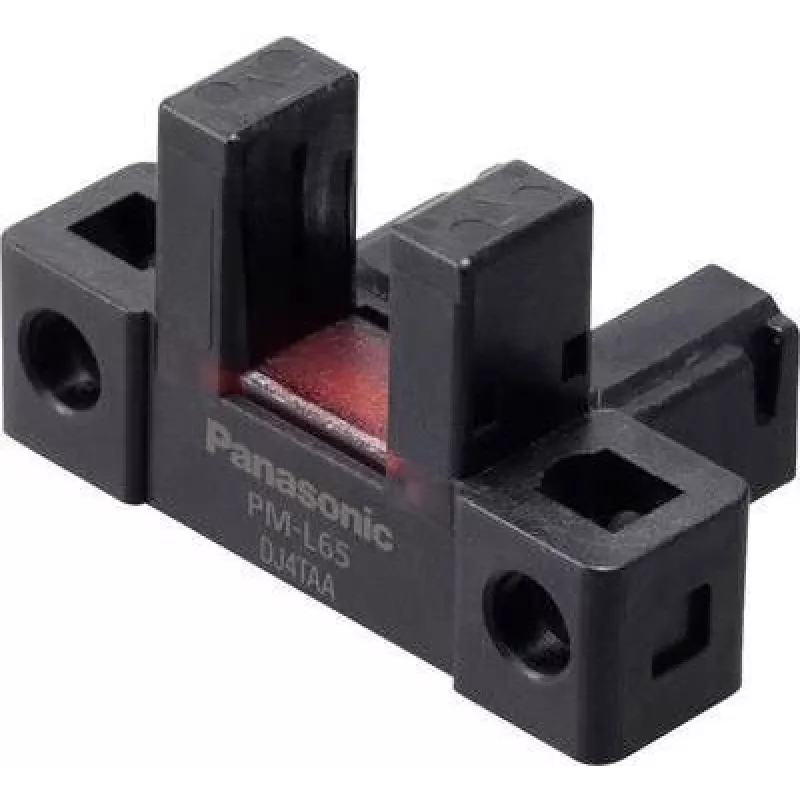

Widełkowy czujnik fotoelektryczny Panasonic PM-L65 typu L, przełączanie jasno/ciemno, 5–24 V DC

Widełkowy czujnik fotoelektryczny Panasonic PM-L65 typu L to urządzenie barierowe przeznaczone do niezawodnego wykrywania małych części i etykiet w automatyce przemysłowej. Obsługuje on przełączanie w trybie jasno (wykrywanie światła) i ciemno (wykrywanie braku światła) i przyjmuje napięcie zasilania w zakresie 5–24 V DC. Jego konstrukcja widełkowa zapewnia zwartą szczelinę pomiarową odpowiednią do wykrywania obecności i pozycji na liniach transportowych, stanowiskach typu pick-and-place oraz w urządzeniach etykietujących.

Zalety

PM-L65 umożliwia łatwy montaż dzięki obudowie widełkowej typu L i wyraźnej ścieżce optycznej. Podwójne tryby przełączania zapewniają elastyczność w różnych warunkach kontrastu i odbicia, a szeroki zakres napięcia zasilania sprawia, że jest kompatybilny z powszechnymi przemysłowymi systemami zasilania DC. Układ barierowy zapewnia wysoką odporność na światło otoczenia i zanieczyszczenia w porównaniu z czujnikami dyfuzyjnymi, umożliwiając niezawodne wykrywanie cienkich lub niskokontrastowych obiektów.

Zastosowania

• Wykrywanie obecności i pozycji małych części mechanicznych w systemach transportowych
• Wykrywanie etykiet na wstęgach lub opakowanych towarach
• Zliczanie i pozycjonowanie obiektów w zautomatyzowanych liniach montażowych
• Weryfikacja typu pick-and-place dla małych komponentów

Kiedy może nie być odpowiedni

PM-L65 jest zoptymalizowany do wykrywania obiektów przechodzących przez szczelinę widełek; nie jest przeznaczony do wykrywania na duże odległości ani do wykrywania obiektów poza aperturą widełek. Aplikacje wymagające wykrywania przez grube lub bardzo przezroczyste materiały albo potrzebujące wbudowanej logiki programowalnej lub zaawansowanego przetwarzania sygnału w czujniku mogą wymagać innego typu czujnika lub zewnętrznego sterownika.

Kluczowe specyfikacje

• Metoda wykrywania: barierowa (widełki)
• Tryby przełączania: wybieralne jasno i ciemno
• Napięcie zasilania: 5–24 V DC
• Styl montażu: obudowa widełkowa typu L do wykrywania w szczelinie
• Typowe zastosowanie: wykrywanie obecności/pozycji, wykrywanie etykiet, zliczanie

Sposób użycia

Zamontuj PM-L65 tak, aby obiekt przechodził przez szczelinę widełek prostopadle do osi optycznej. Wybierz wymagany tryb przełączania (jasno lub ciemno) zgodnie z kontrastem obiektu i preferencjami okablowania. Podłącz czujnik do odpowiedniego źródła zasilania 5–24 V DC i podłącz wyjście do sterownika, PLC lub wejścia przekaźnikowego, zwracając uwagę na określoną polaryzację i wspólny przewód. Dopasuj ustawienie czujnika, aby nadajnik i odbiornik były prawidłowo ustawione naprzeciwko siebie w szczelinie pomiarowej; w większości instalacji nie jest wymagane skomplikowane strojenie poza mechanicznym pozycjonowaniem.

Co wziąć pod uwagę przed zakupem

• Upewnij się, że szczelina widełek i wymiary fizyczne odpowiadają rozmiarom wykrywanych obiektów
• Upewnij się, że dostępne jest zasilanie 5–24 V DC z odpowiednim okablowaniem i zabezpieczeniem
• Sprawdź, czy dla aplikacji preferowane jest przełączanie w trybie jasno czy ciemno
• Sprawdź warunki środowiskowe (temperatura, kurz), aby upewnić się, że czujnik jest odpowiedni

Zalecenia

Aby zapewnić niezawodne działanie, zainstaluj czujnik na stabilnym uchwycie, aby utrzymać ustawienie, utrzymuj powierzchnie optyczne w czystości i wybierz tryb przełączania najlepiej dopasowany do właściwości optycznych obiektu. Stosuj odpowiednie prowadzenie kabli i ochronę przeciwprzepięciową podczas integracji z przemysłowym sprzętem sterującym.
