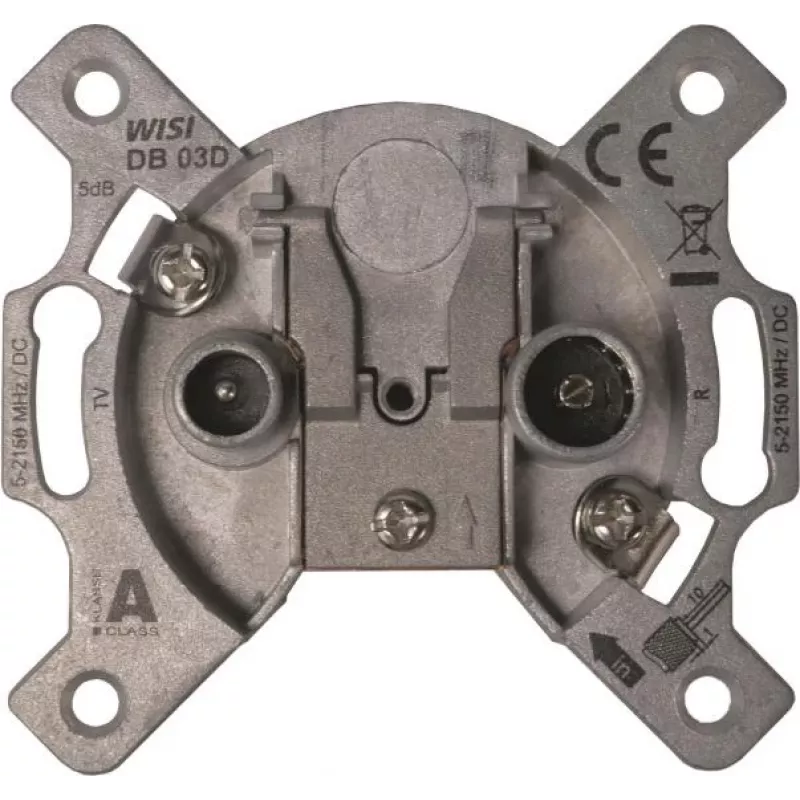

WISI Uniwersalne gniazdo antenowe DB 03 D 2-otworowe pojedyncze 5 dB SAT/TV/Radio

WISI DB 03 D to uniwersalne gniazdo antenowe do montażu podtynkowego, zaprojektowane z myślą o nowoczesnych instalacjach w ścianach, gdzie pojedynczy, estetyczny punkt przyłączeniowy musi obsługiwać telewizję satelitarną, naziemną i radio FM. W przeciwieństwie do podstawowych gniazd, które przepuszczają tylko jedno pasmo, to urządzenie łączy trzy dedykowane wyjścia w kompaktowej konstrukcji 2-otworowej, z określoną stratą odgałęzienia 5 dB dla zrównoważonej dystrybucji sygnału w sieciach gwiaździstych. Odlewana metalowa obudowa zapewnia długotrwałą stabilność ekranowania, a plastikowa osłona wtapia się w standardowe ramki osprzętu.

Najważniejsze cechy

• Trzy niezależne wyjścia: SAT (złącze F), TV (IEC męskie) i Radio (IEC żeńskie)
• Tłumienność 5 dB (strata odgałęzienia) dla spójnych poziomów sygnału w wielu gniazdach
• Pełne pokrycie częstotliwości: 47–862 MHz (TV), 87,5–108 MHz (FM), 950–2200 MHz (SAT)
• Ekranowanie klasy A zgodnie z EN 50083-2 dla bezzakłóceniowego odbioru
• Przepływ prądu stałego na wyjściu SAT do zasilania LNB lub multiswitcha
• Montaż podtynkowy ze standardowym rozstawem 2-otworowym (60 mm)
• Impedancja 75 omów, strata odbiciowa > 10 dB

W codziennym użytkowaniu

Zainstalowane za telewizorem lub w ścianie medialnej, DB 03 D utrzymuje porządek w okablowaniu: jeden kabel koncentryczny zasila gniazdo, a trzy przednie złącza pozwalają jednocześnie podłączyć odbiornik satelitarny, telewizję naziemną i tuner FM. Strata odgałęzienia 5 dB jest idealna dla mieszkań lub domów z wieloma gniazdami, zapewniając każdemu pomieszczeniu odpowiedni sygnał bez przeciążania wzmacniacza dystrybucyjnego. Wyjście SAT przepuszcza prąd stały, więc nie jest potrzebny oddzielny wstrzykiwacz zasilania dla LNB. Odlewana obudowa i zatrzaskowa osłona wytrzymują wielokrotne podłączanie i czyszczenie bez pogorszenia ekranowania.

Pełna specyfikacja

• Typ gniazda: pojedyncze gniazdo (Stichdose) z trzema wyjściami
• Tłumienność (strata odgałęzienia): 5 dB
• Zakres częstotliwości TV: 47–862 MHz
• Zakres częstotliwości Radio: 87,5–108 MHz
• Zakres częstotliwości SAT: 950–2200 MHz
• Złącza wyjściowe: TV IEC męskie, Radio IEC żeńskie, SAT złącze F
• Klasa ekranowania: Klasa A (EN 50083-2)
• Przepływ prądu stałego (SAT): Tak
• Typ montażu: podtynkowy (Unterputz)
• Strata odbiciowa: > 10 dB
• Impedancja: 75 omów
• Złącze wejściowe: zacisk śrubowy/clamp do kabla koncentrycznego
• Materiał obudowy: odlewana metalowa obudowa, plastikowa osłona
• Zastosowanie: DVB-T/T2, FM, DVB-C, DVB-S/S2
• Zgodność ze standardami: EN 50083-4

Uwaga końcowa

WISI DB 03 D to profesjonalne rozwiązanie do zintegrowanej dystrybucji satelitarnej i naziemnej, zapewniające niezawodne działanie i łatwy montaż w każdym nowoczesnym domu lub budynku wielomieszkaniowym.
