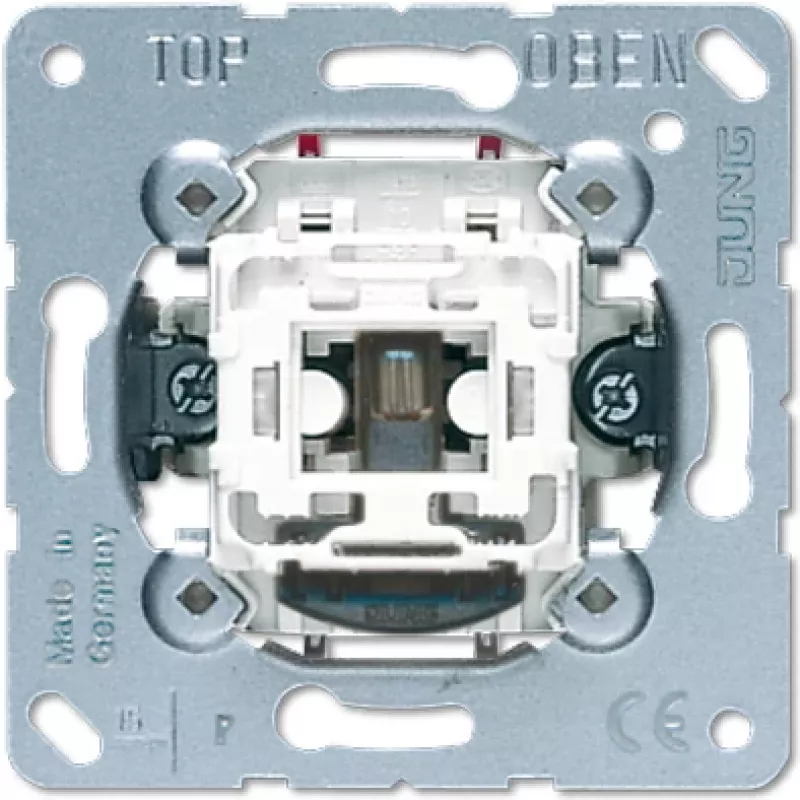

Wkładka włącznika ściennego JUNG 506 KOU — elektryczny mechanizm przełącznika, model 506 KOU

JUNG 506 KOU to elektryczny mechanizm przełącznika przeznaczony do montażu w kompatybilnych ramkach i płytkach maskujących. Urządzenie zapewnia niezawodne sterowanie załącz/wyłącz dla obwodów oświetleniowych i innych odpowiednich odbiorników niskonapięciowych, gdy jest używane zgodnie ze specyfikacją. Wkładka wymaga przewodu neutralnego i jest wyposażona w lampkę jarzeniową sygnalizującą stan przełącznika; lampkę można wymienić na określone zamienniki LED. Mechanizm posiada bezzaciskowe zaciski odpowiednie dla przewodów sztywnych do 2,5 mm i jest przeznaczony do profesjonalnych instalacji elektrycznych lub wymiany istniejących modułów JUNG.

Zalety

Wkładka przełącznika oferuje bezzaciskowe zaciski do szybkiego i pewnego łączenia przewodów sztywnych do 2,5 mm, co skraca czas instalacji i zapewnia zwarte połączenie. Zintegrowana lampka jarzeniowa zapewnia wyraźną sygnalizację stanu i umożliwia łatwiejsze zlokalizowanie przełącznika w warunkach słabego oświetlenia. Konstrukcja w niektórych wariantach nie zawiera pazurów montażowych, co upraszcza instalację, gdy mocowanie ramki odbywa się inaczej. Urządzenie jest kompatybilne z typowymi ramkami i płytkami maskującymi z tej samej grupy produktowej i umożliwia wymianę lampki jarzeniowej na opcje LED dla lepszej efektywności energetycznej.

Przeznaczenie

Kluczowe parametry

Sposób użycia

Wkładki przełączników muszą być instalowane przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami. Przed instalacją odłączyć zasilanie i sprawdzić brak napięcia. Podłączyć przewody fazowy i neutralny do odpowiednich zacisków, upewniając się, że sztywne przewody o średnicy do 2,5 mm są prawidłowo osadzone w bezzaciskowych zaciskach. Umieścić mechanizm w dopasowanej ramce lub wariancie płytki maskującej; w przypadku modelu bez pazurów zamocować zgodnie z instrukcją producenta ramki. Po okablowaniu i montażu przywrócić zasilanie i sprawdzić poprawną pracę przełącznika oraz działanie lampki jarzeniowej.

Zalecenia

Używać wyłącznie kompatybilnych ramek i płytek maskujących z tej samej grupy produktowej, aby zapewnić właściwe dopasowanie. Wymienić zintegrowaną lampkę jarzeniową na określone zamienniki LED w celu zmniejszenia zużycia energii i wydłużenia żywotności. Ze względów bezpieczeństwa i zachowania gwarancji instalacja i wymiana lampki powinny być wykonywane przez wykwalifikowanego specjalistę zgodnie z krajowymi normami elektrycznymi.
