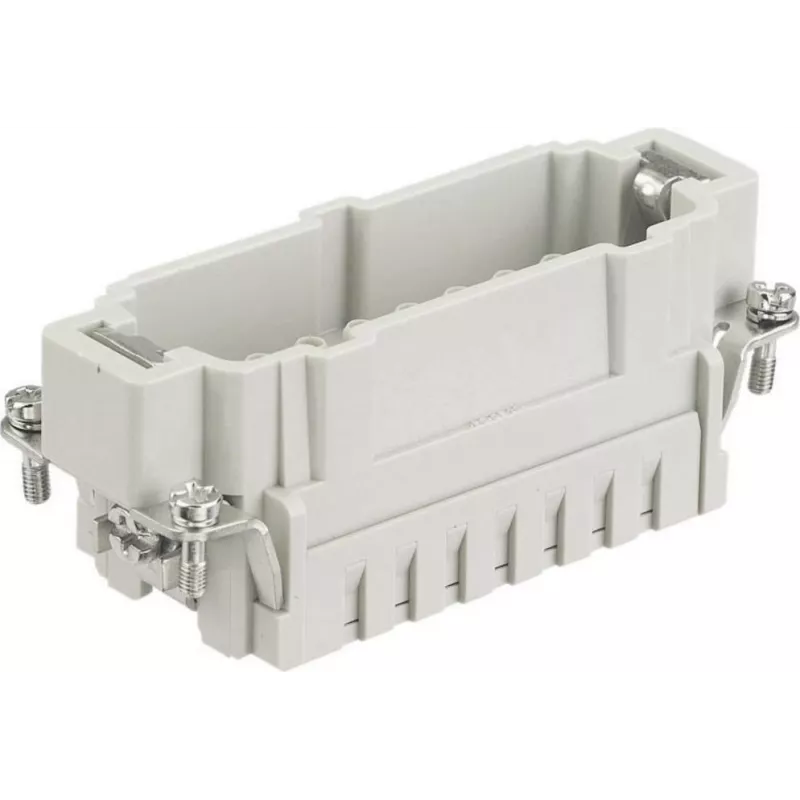

Wkładka złącza Harting Han E 09330242602 styki zaciskane jednorzędowa do obudów Han E

Wkładka złącza Harting Han E 09330242602 styki zaciskane jednorzędowa do obudów Han E to jednorzędowa wkładka przeznaczona do przyjmowania zaciskanych zakończeń przewodów w obudowach złączy Han E. Zapewnia kompaktowy układ styków dla obwodów sygnałowych lub niskiego napięcia, w których wymagane są styki zaciskane. Wkładka jest przeznaczona do integracji z modułowymi obudowami Harting Han E, umożliwiając prostą wymianę lub konfigurację modułów złącza bez zmiany obudowy.

Zalety

Jednorzędowa wkładka ze stykami zaciskanymi zapewnia niezawodne połączenie mechaniczne i elektryczne przy użyciu prawidłowo zaciśniętych przewodów, gwarantując stały docisk styku i niską rezystancję styku. Jej modułowa konstrukcja umożliwia łatwy montaż w kompatybilnych obudowach Han E, upraszczając konserwację i wymianę modułów. Konstrukcja wspiera proste przygotowanie przewodów i zakończeń typowe dla środowisk automatyki przemysłowej oraz pomaga standaryzować konfiguracje złączy w urządzeniach.

Zastosowanie

• Okablowanie sygnałowe w szafach sterowniczych przemysłowych
• Połączenia niskiego napięcia w urządzeniach automatyki
• Okablowanie urządzeń polowych z wykorzystaniem modułowych obudów Han E
• Wymiana istniejących jednorzędowych wkładek Han E ze stykami zaciskanymi

Kluczowe specyfikacje

• Układ styków: wkładka jednorzędowa odpowiednia do styków zaciskanych
• Typ zakończenia: interfejs zaciskany dla izolowanych lub nieizolowanych tulejek zaciskowych
• Montaż: przeznaczona do montażu w modułowych obudowach Han E
• Klasa zastosowania: połączenia elektryczne sygnałowe i niskiego napięcia
• Odpowiednie typy przewodów: przewody linkowe przygotowane z kompatybilnymi końcówkami zaciskanymi
• Format mechaniczny: wkładka modułowa kompatybilna ze standardowymi wymiarami obudów Han E

Sposób użycia

Przygotuj przewody, zdejmując izolację na długość zalecaną dla wybranych końcówek zaciskanych, a następnie nałóż odpowiednie tulejki lub końcówki zaciskane przy użyciu certyfikowanego narzędzia do zaciskania. Włóż przygotowane styki zaciskane do gniazd wkładki, aż się zatrzasną i zostaną pewnie utrzymane. Zamontuj złożoną wkładkę w kompatybilnej obudowie Han E, postępując zgodnie z procedurą blokowania lub mocowania obudowy. Sprawdź prawidłowość osadzenia oraz wykonaj testy ciągłości elektrycznej i izolacji zgodnie z wymaganiami norm instalacyjnych przed oddaniem złącza do użytku.

Zalecenia

Używaj końcówek zaciskanych i narzędzi do zaciskania dopasowanych do przekroju i materiału przewodu. Okresowo sprawdzaj styki pod kątem korozji lub zużycia mechanicznego w trudnych warunkach środowiskowych i przestrzegaj instrukcji obudów Harting dotyczących cykli łączeniowych i momentów dokręcania, jeśli dotyczy.
