Wolnostojący stelaż EFB Elektronik PRO-4288GR.0D

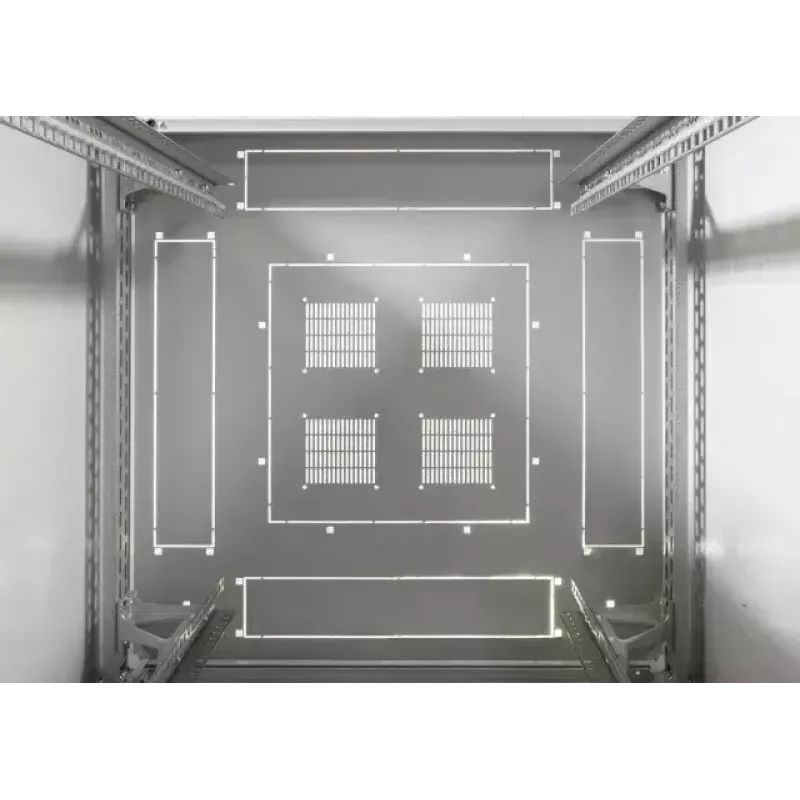

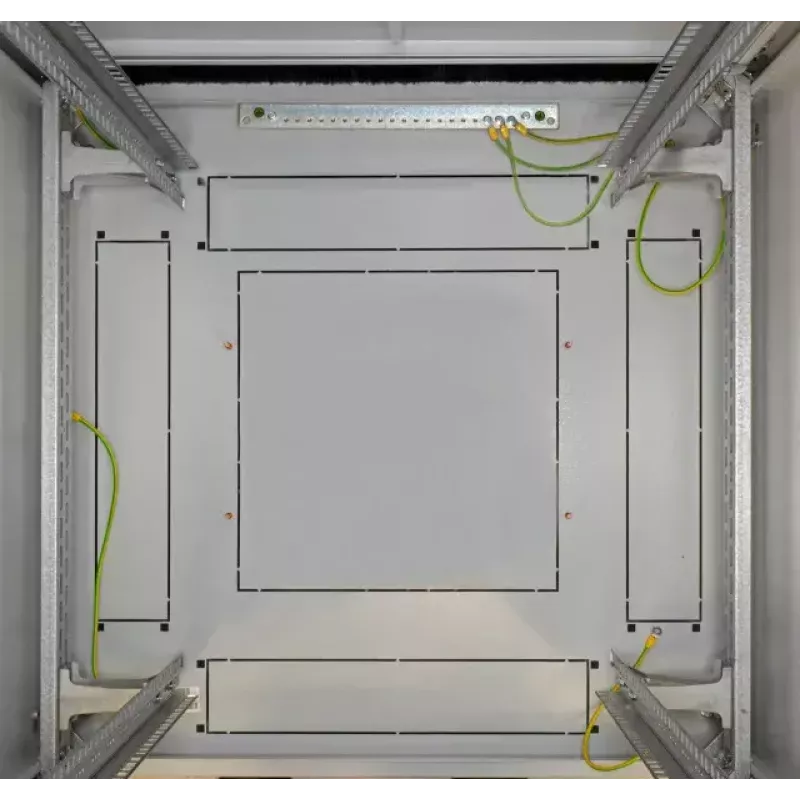

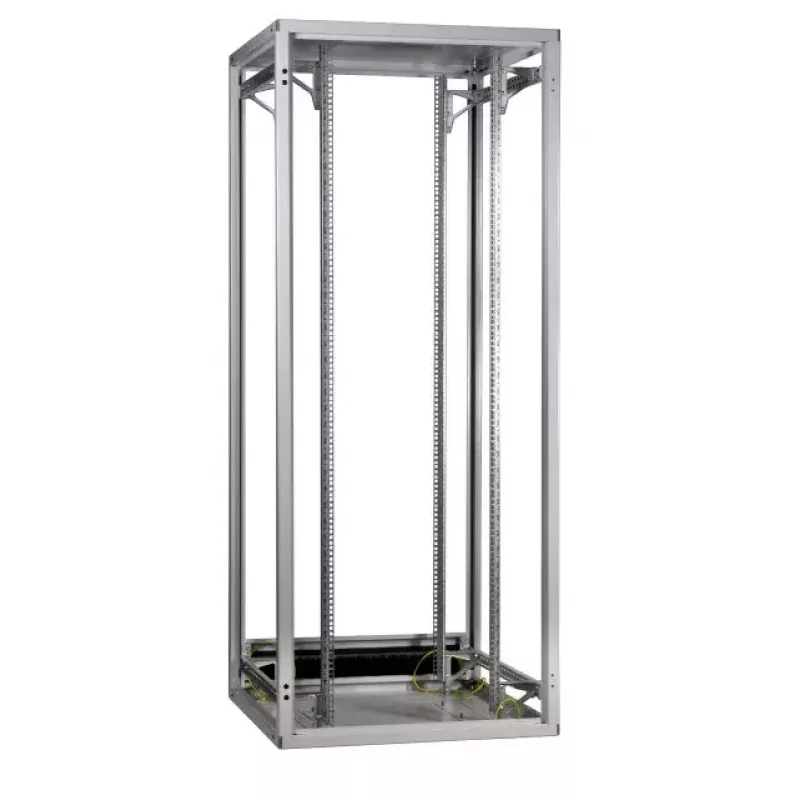

EFB Elektronik PRO-4288GR.0D to 19-calowa wolnostojąca rama stelaża 42U zbudowana zgodnie z normami DIN41494. Wykonana ze skręcanej blachy stalowej i dostarczana w pełni zmontowana, szafa jest samodzielnie wentylowana i demontowalna. Zawiera cztery ocynkowane profile 19" (dwa przednie, dwa tylne) z płynną regulacją głębokości i przeciwstawnie numerowanymi jednostkami rack. Dostawa nie obejmuje drzwi przednich/tylnych ani paneli bocznych, aby umożliwić modułową, indywidualną konfigurację; zamontowane drzwi mogą być wyposażone w ogranicznik otwarcia z lewej lub prawej strony. Dach i spód mają po cztery wstępnie wycięte otwory (450 x 90 mm) do wprowadzania kabli i montażu jednostek wentylatorowych; w wariancie szafy o szerokości 600 mm wprowadzanie kabli jest tylko z tyłu. Wszystkie sekcje szafy są wewnętrznie uziemione.

Zalety

Konstrukcja z blachy stalowej i wstępnie zmontowana forma umożliwiają szybki montaż i niezawodne wsparcie dla montowanego sprzętu. Ocynkowane, regulowane na głębokość profile 19" zapewniają elastyczne opcje montażu, a przeciwstawnie oznaczone jednostki U ułatwiają instalację i inwentaryzację sprzętu. Modułowa dostawa bez drzwi i paneli bocznych pozwala na dostosowaną konfigurację do konkretnych wymagań miejsca. Wstępnie wycięte otwory na kable i wentylatory oraz wewnętrzne uziemienie wspierają uporządkowane okablowanie i podstawowe bezpieczeństwo elektryczne.

Zastosowanie

• Serwerownie i centra danych mieszczące sprzęt w formacie 19" rack
• Szafy sieciowe i instalacje telekomunikacyjne
• Instalacje niestandardowe wymagające modułowych drzwi i paneli bocznych
• Środowiska potrzebujące zarządzania kablami i opcji aktywnego chłodzenia

Kluczowe specyfikacje

• Standard: rama stelaża 19" zgodna z DIN41494
• Pojemność rack: 42U
• Wymiary (S×G×W): 800 × 800 × 1963 mm
• Materiał: skręcana blacha stalowa, ocynkowane profile 19"
• Udźwig: do 1000 kg (według danych producenta)
• Stopień ochrony IP: IP20
• Kolor: szary
• Dostawa: tylko rama — drzwi przednie/tylne i ściany boczne nie są dołączone

Sposób użycia

Ustaw wstępnie zmontowany stelaż w wymaganym miejscu, zapewniając odpowiedni prześwit dla wentylacji i dostępu do kabli. Wyreguluj przednie i tylne profile 19" na wymaganą głębokość dla swojego sprzętu i zamocuj urządzenia za pomocą standardowych elementów montażowych 19". Jeśli wymagane są drzwi lub panele boczne, wybierz kompatybilne moduły i zamontuj je, korzystając z dostarczonych punktów mocowania; ograniczniki drzwi można ustawić z lewej lub prawej strony. Wykorzystaj wstępnie wycięte otwory w dachu i spodzie do prowadzenia kabli lub do montażu jednostek wentylatorowych; przestrzegaj ograniczenia wprowadzania kabli tylko z tyłu w modelach o szerokości 600 mm. Podłącz uziemienie jako część procedury uziemienia miejsca.

Zalecenia

Podczas instalowania sprzętu rozkładaj ciężar równomiernie na całym stelażu i umieszczaj cięższe urządzenia w dolnej części, aby zachować stabilność. Zaplanuj trasy kablowe przed montażem sprzętu i używaj wstępnie wyciętych otworów do oddzielenia okablowania zasilającego i danych. Sprawdź, czy zainstalowane jednostki chłodzące i prześwity wentylacyjne spełniają wymagania termiczne twoich urządzeń.
