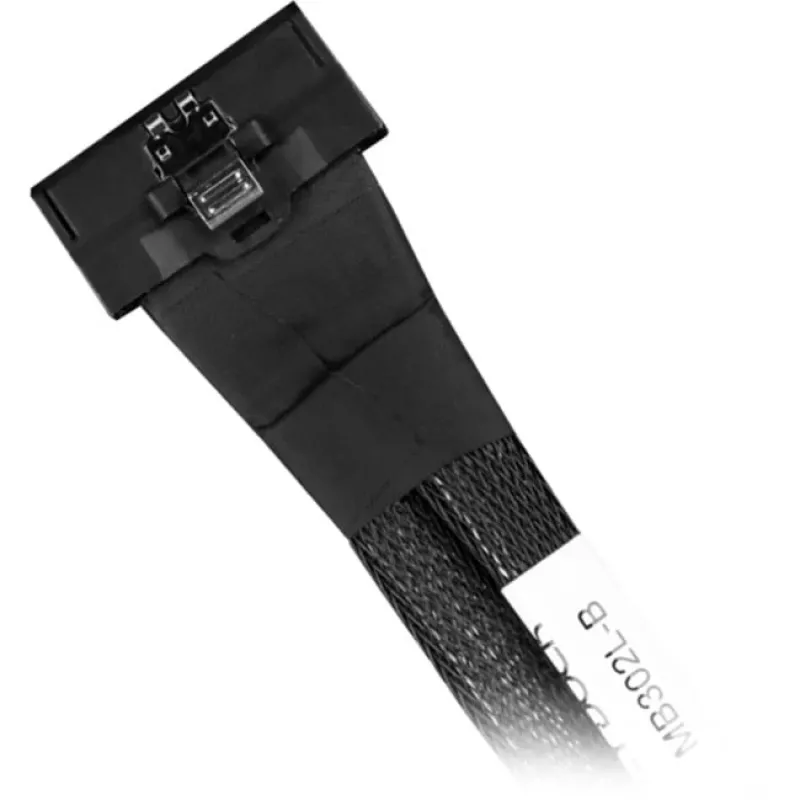

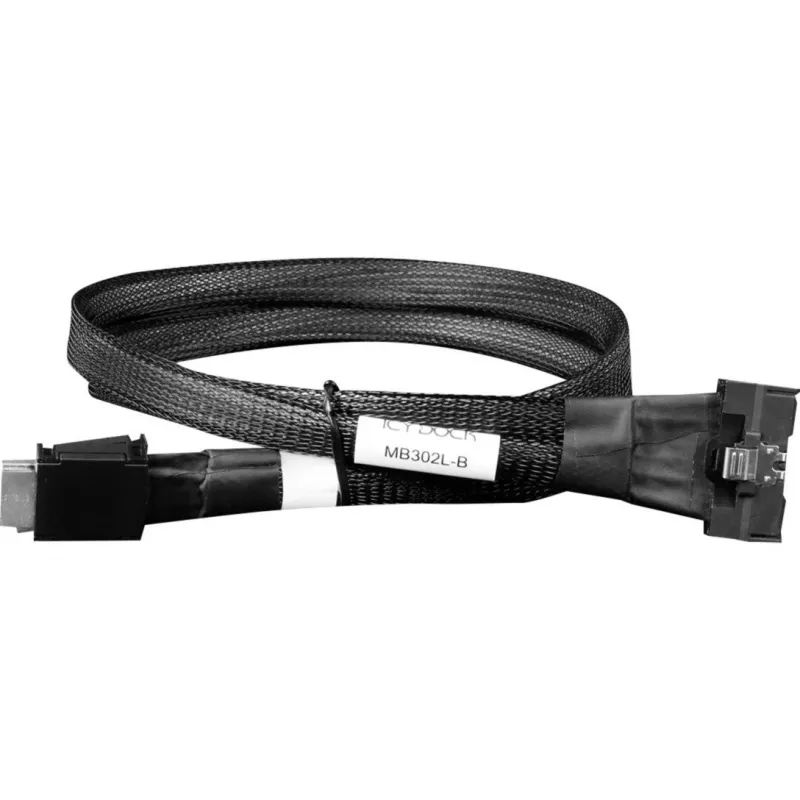

Wspornik konwertera napędów icybox MCIO 8i 74-pin SFF-TA-1016 na 2× OCuLink 42-pin 4i MB302L-B

Wspornik konwertera napędów icybox MCIO 8i MB302L-B adaptuje interfejs 74-pin SFF-TA-1016 (8i) do dwóch złączy OCuLink 42-pin 4i. Umożliwia podłączanie urządzeń lub kart hosta korzystających z OCuLink do systemów z portem SFF-TA-1016. Wspornik przeznaczony jest do rozbudowy pamięci masowej, obudów napędów oraz modernizacji serwerów i stacji roboczych, gdzie wymagana jest bezpośrednia konwersja z SFF-TA-1016 na podwójne OCuLink 4i.

Zalety

Wspornik konwertera zapewnia prostą mechaniczną i elektryczną adaptację między interfejsami SFF-TA-1016 a dwoma OCuLink 4i, umożliwiając kompatybilność między różnymi generacjami kart hosta pamięci masowej i obudów. Dzięki dwóm wyjściom OCuLink z pojedynczego portu 8i wspiera podłączanie wielu urządzeń OCuLink bez skomplikowanych zmian okablowania. Konstrukcja skupia się na zachowaniu mapowania sygnałów i utrzymaniu kompaktowej powierzchni montażowej odpowiedniej dla wnęk napędów i slotów adapterów.

Zastosowanie

• Modernizacja serwerów lub stacji roboczych w celu podłączenia urządzeń pamięci masowej opartych na OCuLink
• Integracja kart hosta OCuLink z obudowami lub płytami montażowymi wyposażonymi w złącze SFF-TA-1016
• Rozbudowa obudów napędów o napędy lub moduły OCuLink
• Projekty modernizacyjne, w których wymagana jest fizyczna konwersja interfejsu bez wymiany istniejącego okablowania

Kluczowe specyfikacje

• Wejście interfejsu: 74-pin SFF-TA-1016 (8i)
• Wyjście interfejsu: 2 × złącza OCuLink 42-pin 4i
• Przeznaczenie: konwersja mechaniczna i elektryczna między SFF-TA-1016 a OCuLink
• Obszary zastosowań: rozbudowa pamięci masowej, obudowy napędów, modernizacja serwerów i stacji roboczych

Sposób użycia

Zainstaluj wspornik MCIO w odpowiedniej wnęce napędu lub slocie adaptera i podłącz wtyczkę SFF-TA-1016 do portu hosta SFF-TA-1016. Podłącz kable OCuLink z dwóch złączy 42-pin wspornika do docelowych urządzeń lub kart hosta. Upewnij się, że złącza są w pełni osadzone, a wszelkie śruby mocujące lub zatrzaski są zablokowane. Po fizycznej instalacji sprawdź, czy oprogramowanie układowe systemu lub system operacyjny rozpoznaje podłączone urządzenia, i w razie potrzeby zaktualizuj sterowniki lub oprogramowanie układowe kontrolera.

Zalecenia

Używaj kompatybilnych kabli OCuLink i upewnij się, że podłączony kontroler hosta obsługuje mapowanie zapewniane przez konwersję 8i na podwójne 4i. Unikaj wciskania złączy na siłę i potwierdź, że wymagania dotyczące zasilania i sygnałów podłączonych urządzeń są zgodne z tymi dostarczanymi przez system hosta.
