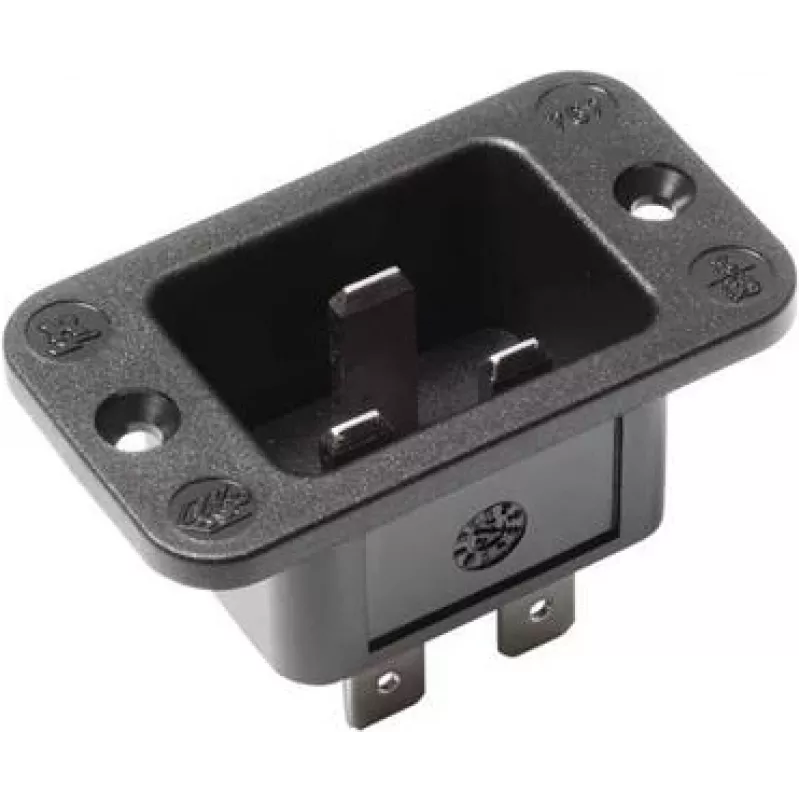

Wtyczka zasilająca C20 Bachmann 917.173, 250 V, 16 A, termoplastyczna, czarna

Bachmann 917.173 to wtyczka zasilająca C20 przeznaczona do sieci prądu przemiennego o napięciu do 250 V i maksymalnym natężeniu 16 A. Wtyczka posiada termoplastyczną obudowę w kolorze czarnym i jest przeznaczona do bezpiecznych połączeń zasilających z wykorzystaniem interfejsu C20/C19. Nadaje się do montażu przewodowego z przewodami do 3G 1,50 mm² i zawiera dławik chroniący przed zagięciem, co zmniejsza naprężenie przy wejściu przewodu. Konstrukcja zapewnia styk uziemiający zgodny z gniazdami C19 i jest przeznaczona do stosowania w środowiskach takich jak szafy serwerowe, profesjonalne jednostki dystrybucji zasilania i urządzenia przemysłowe.

Zalety

Konstrukcja termoplastyczna zapewnia izolację elektryczną i odporność na typowe naprężenia mechaniczne przy zachowaniu niskiej wagi. Wtyczka obsługuje przewody do 3G 1,50 mm², co umożliwia bezpośrednie podłączenie standardowych elastycznych przewodów zasilających. Zintegrowany dławik przy wejściu przewodu zmniejsza ryzyko uszkodzenia żył i wydłuża żywotność przewodu. Styk uziemiający jest zgodny z systemem łączenia C20/C19, zapewniając niezawodną ciągłość uziemienia ochronnego podczas użytkowania.

Zastosowanie

• Szafy serwerowe i dystrybucja zasilania w centrach danych
• Profesjonalne jednostki dystrybucji zasilania (PDU)
• Szafy sterownicze i urządzenia przemysłowe
• Instalacje audio-wizualne i nadawcze wymagające złączy C20
• Sprzęt i urządzenia określone dla gniazd C20 250 V, 16 A

Najważniejsze dane techniczne

• Napięcie znamionowe: 250 V AC
• Prąd znamionowy: 16 A
• Typ złącza: C20 (współpracujące z gniazdem C19)
• Materiał obudowy: termoplastyczny (czarny)
• Pojemność przewodu: do 3G 1,50 mm²
• Odciążenie: dławik chroniący przed zagięciem do montażu przewodowego

Jak używać

Przygotować przewód, zdejmując izolację zewnętrzną i izolację poszczególnych żył na długości zalecane przez producenta. Wprowadzić żyły do odpowiednich zacisków i zabezpieczyć je zgodnie z instrukcją momentu dokręcania i mocowania dołączoną do wtyczki. Upewnić się, że dławik chroniący przed zagięciem jest umieszczony na przewodzie i dokręcony, aby zapewnić odciążenie. Po montażu sprawdzić ciągłość i prawidłowe uziemienie przed podłączeniem wtyczki do gniazda C19 pod napięciem. Nie używać wtyczki z uszkodzonymi przewodami lub obudową.

Zalecenia

Dla bezpiecznej i długotrwałej eksploatacji należy stosować elastyczne przewody odpowiadające określonej pojemności 3G 1,50 mm² oraz przeprowadzać okresowe kontrole obudowy, styków i odciążenia. Montaż i serwisowanie tego złącza elektrycznego powinno być wykonywane wyłącznie przez wykwalifikowany personel i zgodnie z lokalnymi przepisami i normami elektrycznymi.
