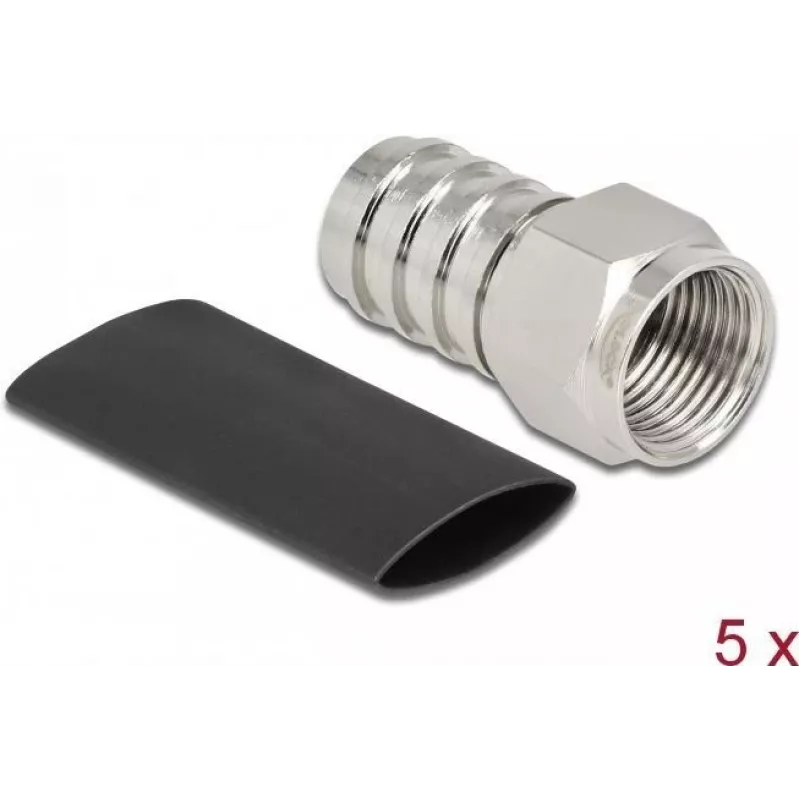

Wtyk F do zaciskania RG-59 DeLOCK 90032

Wtyk F DeLOCK do zaciskania na kabel RG-59 został zaprojektowany z myślą o niezawodnych połączeniach częstotliwości radiowych. Posiada niklowany styk oraz impedancję charakterystyczną 75 Ω. Złącze dostarczane jest w opakowaniu zawierającym 5 sztuk i zawiera pasującą rurkę termokurczliwą ułatwiającą bezpieczny montaż. Wymiary fizyczne wynoszą około 11 mm (szerokość) × 21 mm (głębokość) × 11 mm (wysokość).

Zalety

Niklowany styk zapewnia odporność na korozję i stabilną transmisję sygnału. Dołączona rurka termokurczliwa zapewnia odciążenie naprężeń oraz ochronę połączenia. Impedancja 75 Ω sprawia, że wtyk jest kompatybilny ze standardowym okablowaniem RG-59 oraz sprzętem RF. Dostawa w opakowaniach po pięć sztuk ułatwia wielokrotne instalacje oraz prace konserwacyjne.

Zastosowanie

Kluczowe specyfikacje

Jak używać

Przygotuj kabel RG-59, zdejmując zewnętrzną powłokę, oplot i dielektryk na odpowiednich długościach dla złącza zaciskanego. Nasuń dostarczoną rurkę termokurczliwą na kabel przed zamocowaniem złącza. Włóż środkowy przewód i oplot kabla do wtyku F, a następnie zaciśnij zgodnie z instrukcją producenta narzędzia do zaciskania, aby zabezpieczyć złącze. Po zaciśnięciu umieść rurkę termokurczliwą nad połączeniem i podgrzej, aby ją obkurczyć, zapewniając dodatkowe odciążenie naprężeń i ochronę.

Zalecenia

Dla najlepszych rezultatów należy używać kompatybilnego narzędzia do zaciskania RG-59 i równomiernie podgrzewać rurkę termokurczliwą. Po instalacji sprawdź dopasowanie impedancji i jakość sygnału, aby zapewnić niezawodną wydajność RF.
