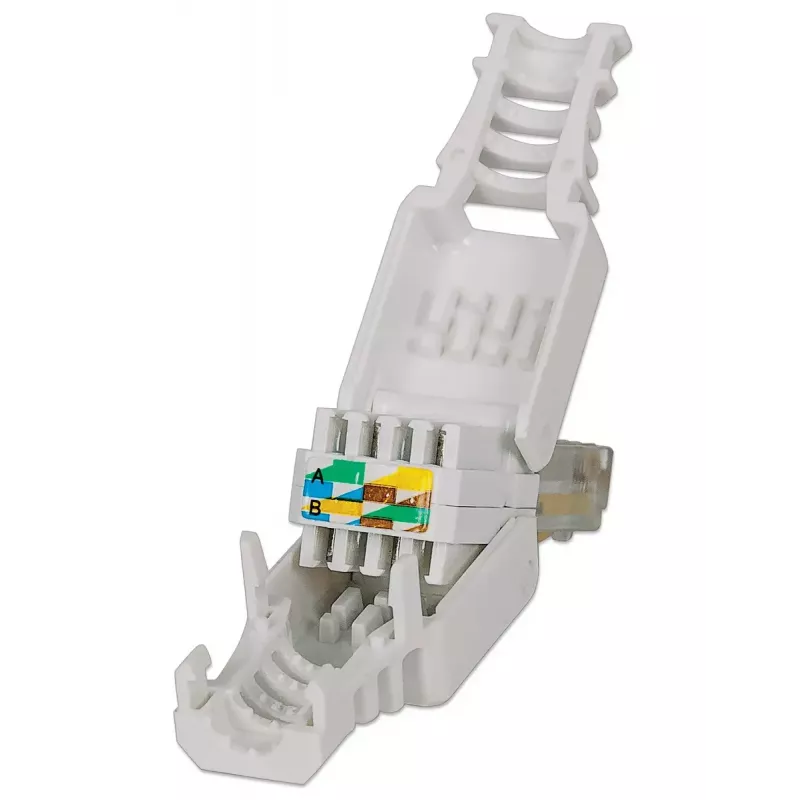

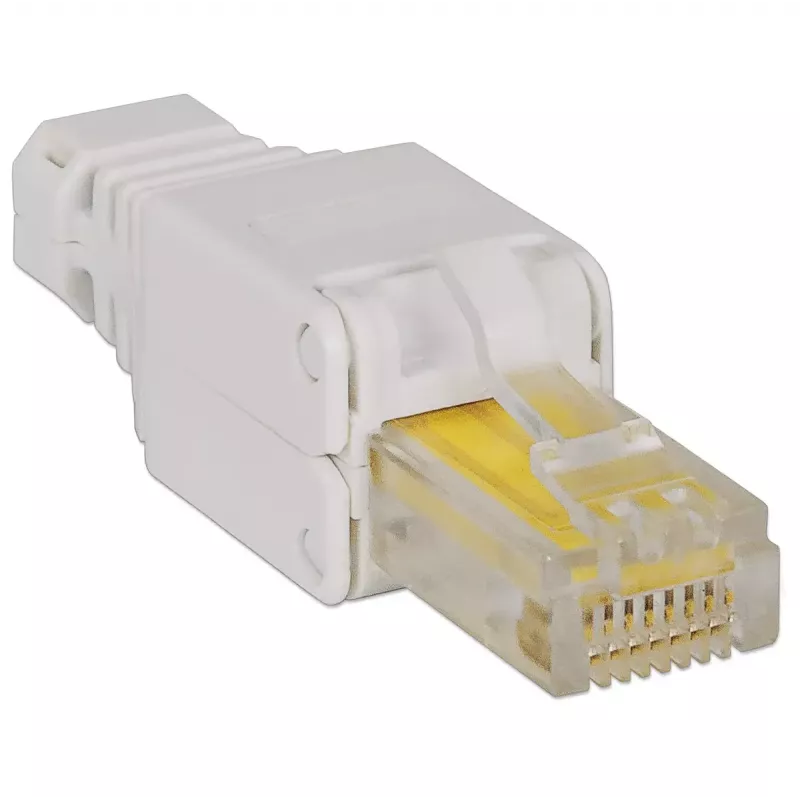

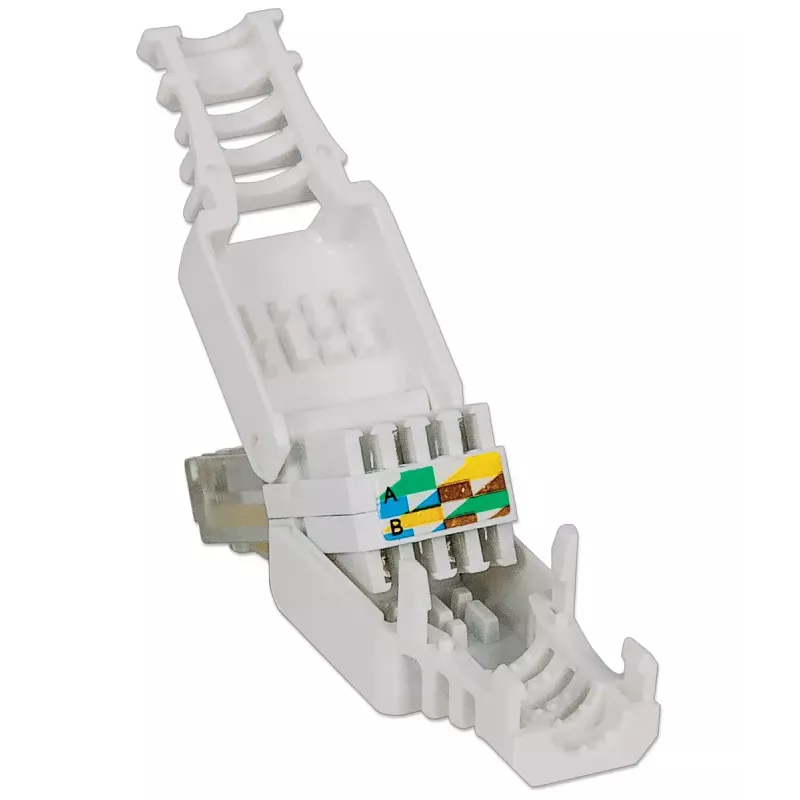

Wtyk modułowy RJ45 Intellinet, złącze beznarzędziowe, kat. 5/5e/6, kable UTP, linka i drut 22-26 AWG

Wtyk modułowy RJ45 Intellinet – złącze beznarzędziowe do kabli kat. 5/5e/6 to wtyk RJ45 typu push-fit przeznaczony do szybkiego zarabiania bez użycia zaciskarki. Akceptuje przewody UTP, linkę i drut o średnicy 22–26 AWG, a oznaczenia kolorystyczne ułatwiają podłączenie według schematu T568A lub T568B. Złącze zapewnia niezawodny styk dzięki stykom IDC oraz osłonie zaciskowej, która zabezpiecza kabel i przewody.

Zalety

Beznarzędziowa wtyczka RJ45 umożliwia szybki i łatwy montaż poprzez wciśnięcie przewodów w styki IDC podczas zamykania osłony. Jest zgodna ze standardami TIA/EIA-568-B.2, ISO/IEC 11801 i EN50173-1, akceptuje kable UTP, linkę i drut 22–26 AWG oraz objęta jest dożywotnią gwarancją.

Zastosowanie

• Zarabianie kabli UTP kat. 5, kat. 5e i kat. 6
• Szybkie naprawy w terenie i montaż kabli krosowych
• Domowe sieci komputerowe i instalacje w małych biurach

Specyfikacja techniczna

• Typ złącza: wtyk modułowy RJ45
• Kompatybilność: kat. 5 / kat. 5e / kat. 6
• Przekrój przewodu: 22–26 AWG, linka i drut UTP
• Normy: TIA/EIA-568-B.2, ISO/IEC 11801, EN50173-1
• Montaż: beznarzędziowy (styki IDC z zaciskową osłoną)
• Kolor: biały
• Waga: 0,014 kg
• Marka / MPN: INTELLINET / 790482

Sposób użycia

Zdejmij około 15 mm płaszcza kabla, wybierz żądany schemat połączeń (T568A lub T568B) i dopasuj przewody do oznaczonych kolorami szczelin we wtyczce. Nasuń osłonę na kabel tak, aby ostrza IDC wcisnęły przewody na miejsce, a następnie całkowicie zamknij osłonę, aby zabezpieczyć połączenie. Przed zamknięciem upewnij się, że przewody są całkowicie wsunięte w swoje szczeliny.

Zalecenia

Aby uzyskać najlepsze rezultaty, stosować z kablami nieekranowanymi (UTP) kat. 5/5e/6 i weryfikować ciągłość połączenia po zakończeniu. Unikać wielokrotnego ponownego użycia na tym samym końcu kabla, aby zachować niezawodność styków.
