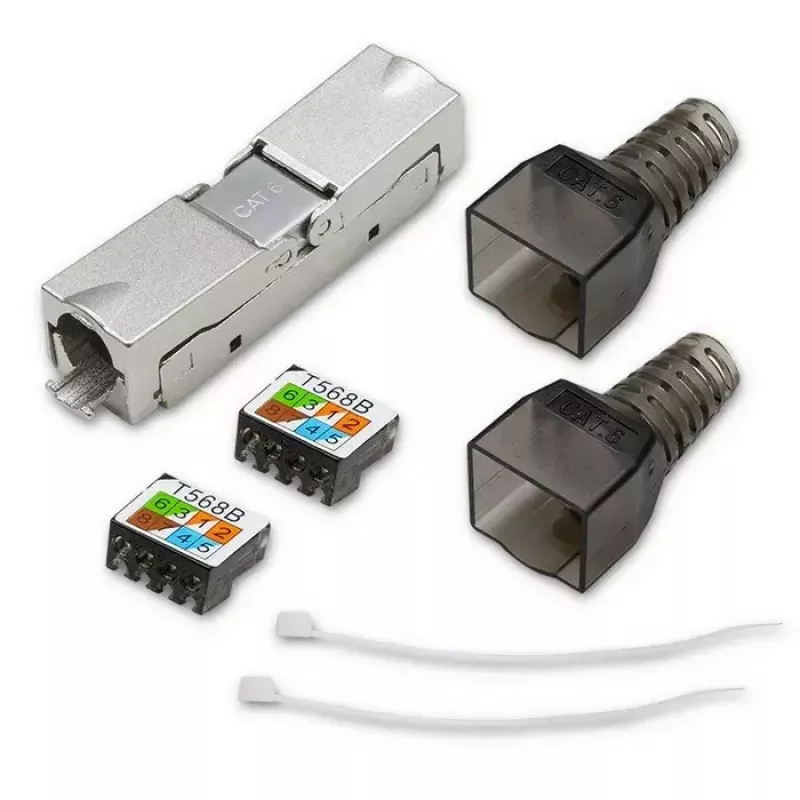

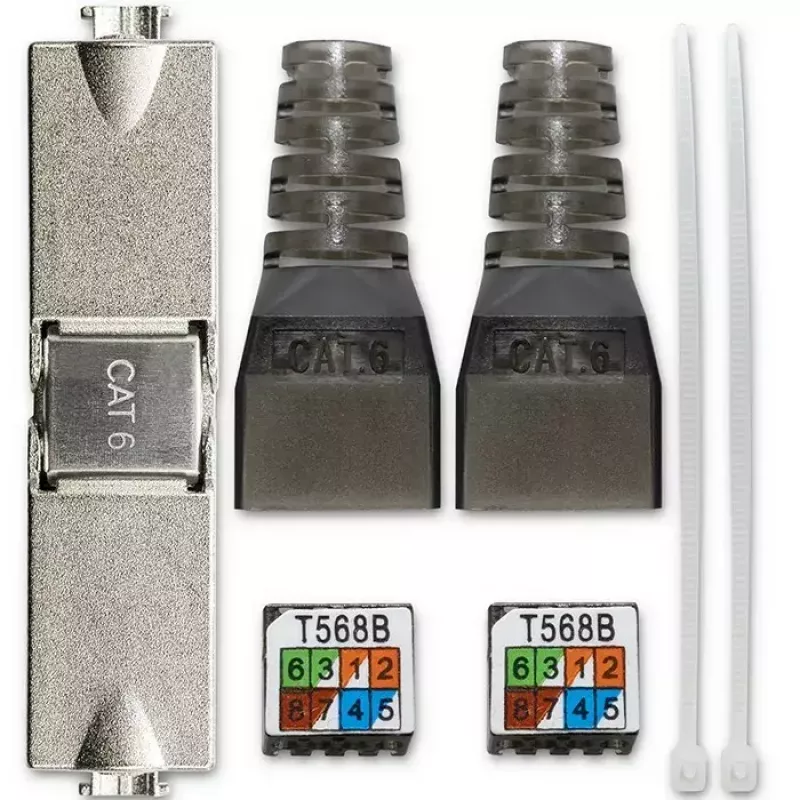

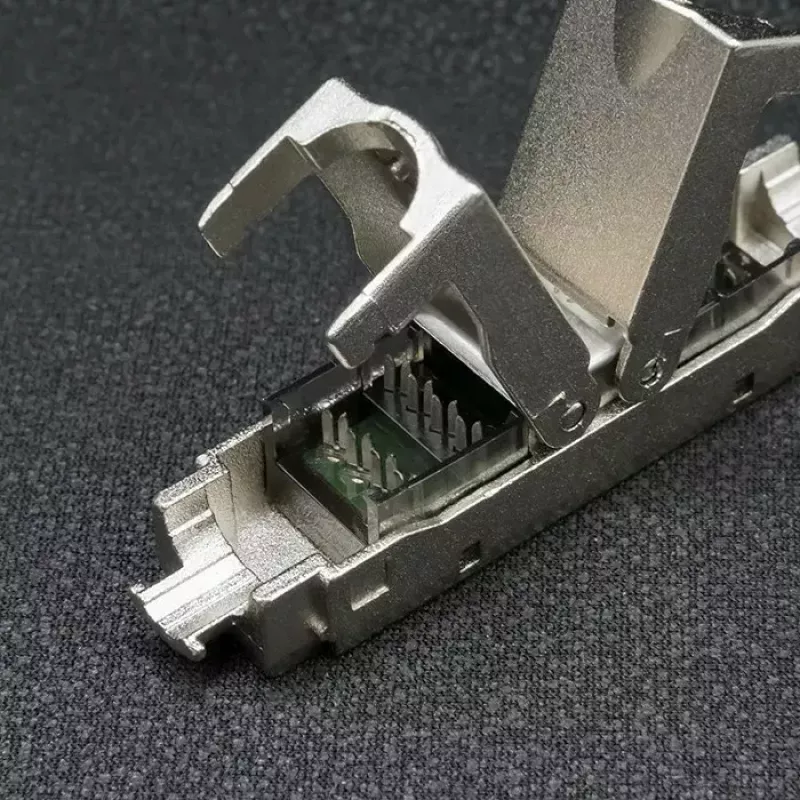

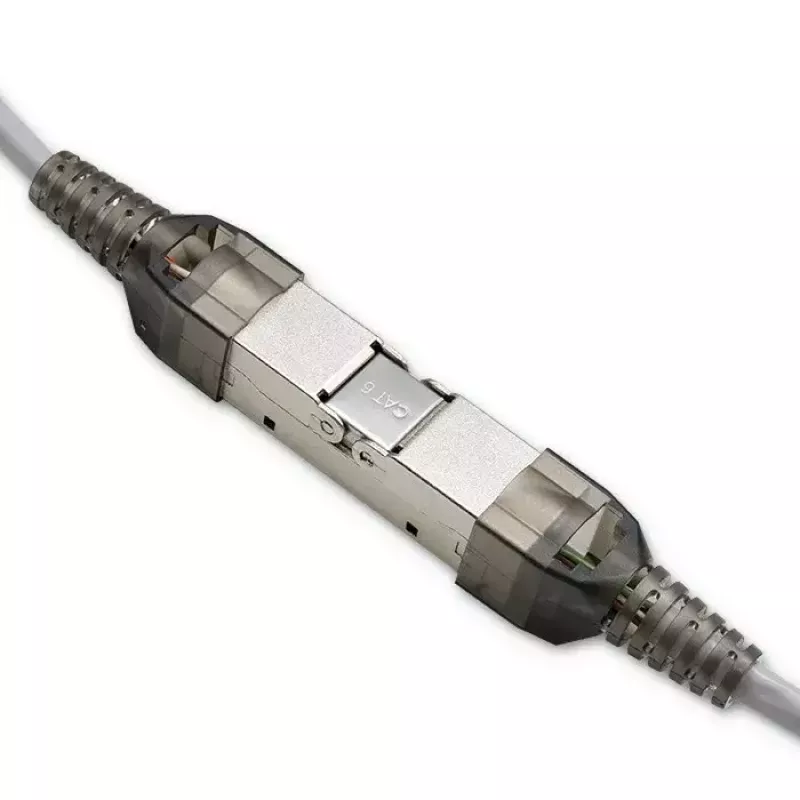

Wtyk RJ45 beznarzędziowy QOLTEC 54540 CAT6 STP do ekranowanych kabli Ethernet

Beznarzędziowa wtyczka RJ45 QOLTEC 54540 CAT6 STP to złącze przeznaczone do zarabiania ekranowanych kabli Ethernet CAT6 bez konieczności użycia narzędzi zaciskowych. Wtyczka zachowuje ekranowanie kabla i zapewnia niezawodne połączenie RJ45 do instalacji sieciowych, kabli połączeniowych i napraw. Jej beznarzędziowy montaż upraszcza prace terenowe i małe instalacje, zachowując przy tym właściwości elektryczne i mechaniczne wymagane dla okablowania CAT6 STP.

Zalety

Beznarzędziowa konstrukcja umożliwia szybkie zarabianie ekranowanych kabli Ethernet, skracając czas montażu i minimalizując potrzebę stosowania specjalistycznego sprzętu. Standard CAT6 STP wspiera pełne ekranowanie par w celu redukcji zakłóceń elektromagnetycznych i utrzymania integralności sygnału. Wtyczka zapewnia stabilne mechaniczne trzymanie kabla oraz standardowy interfejs RJ45 zapewniający kompatybilność z przełącznikami, routerami i panelami krosowymi. Materiały i układ styków są dobrane tak, aby spełniać oczekiwania wydajnościowe instalacji CAT6.

Zastosowanie

• Zarabianie ekranowanych kabli CAT6 w terenie bez użycia narzędzi zaciskowych
• Tworzenie lub naprawa krótkich kabli połączeniowych w sieciach biurowych lub domowych
• Serwisowanie sieci na miejscu, gdzie istotne jest zachowanie ekranowania kabla
• Małe instalacje i szybkie rozbudowy sieci

Kluczowe specyfikacje

• Kategoria: CAT6, kompatybilna ze skrętką ekranowaną (STP)
• Typ złącza: 8P8C (RJ45) wtyk męski
• Montaż: beznarzędziowe zarabianie, nie wymaga narzędzia zaciskowego
• Zachowanie ekranowania: utrzymuje ciągłość folii/oplotu z korpusem złącza
• Układ styków: standardowy układ 8-przewodowy dla Ethernetu o wydajności do CAT6
• Odpowiednie średnice przewodników: typowe przewody linkowe i drutowe CAT6
• Środowisko użytkowania: wewnętrzne instalacje sieciowe (biura, domy, serwerownie)

Sposób użycia

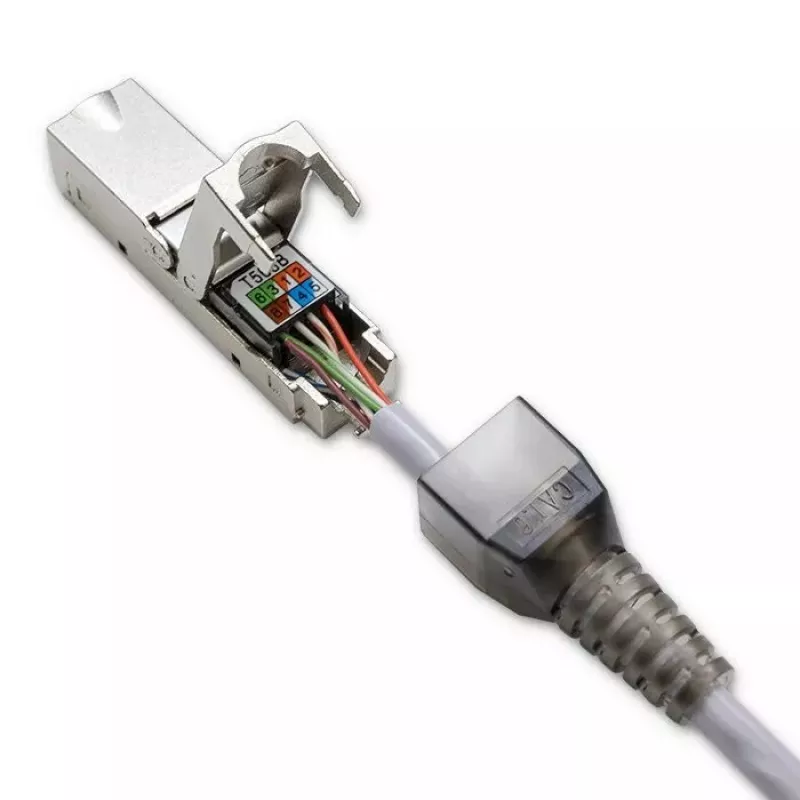

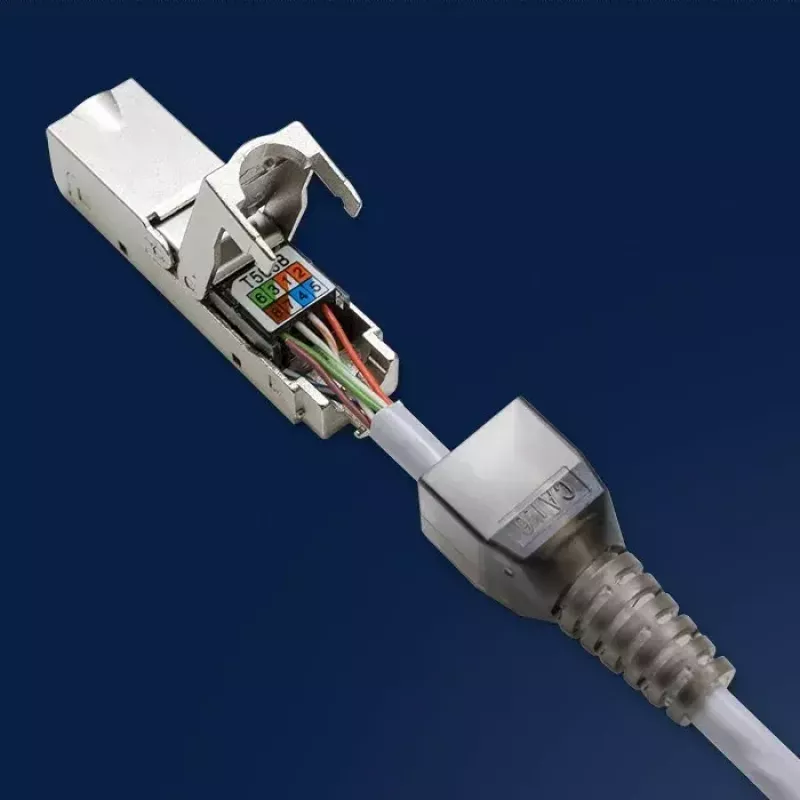

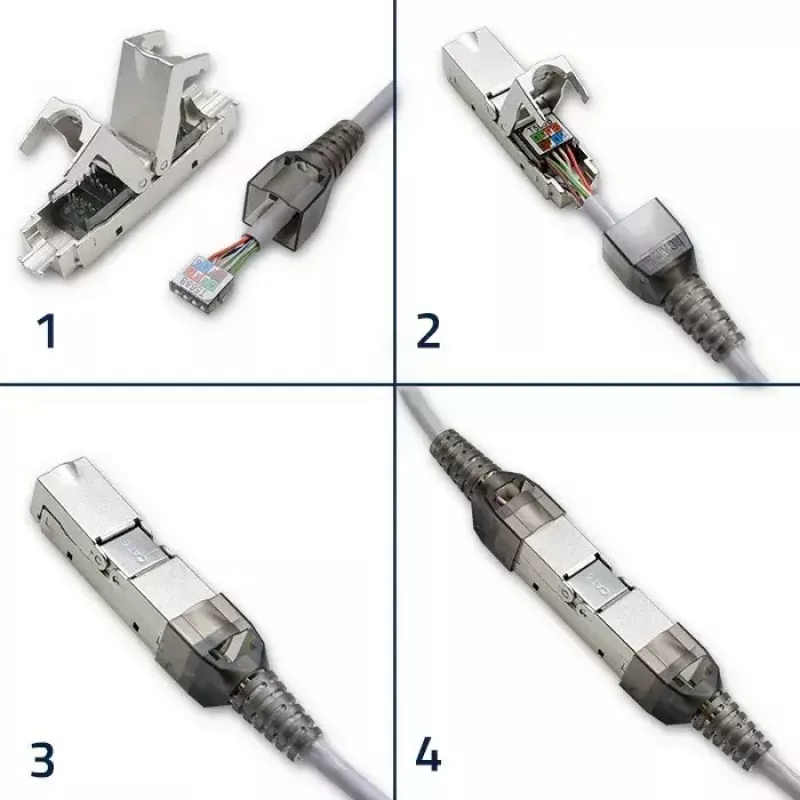

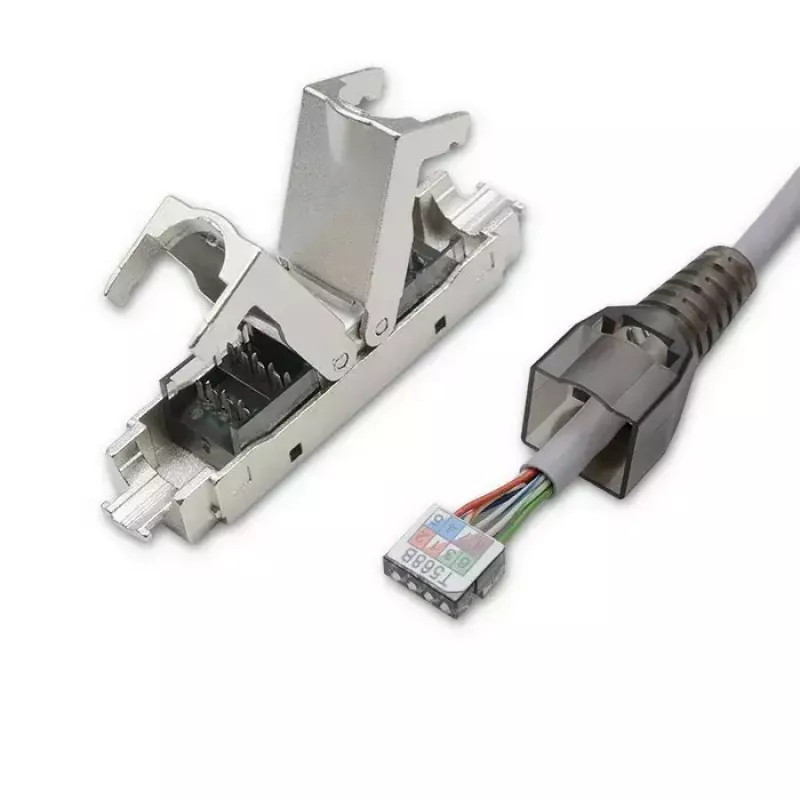

Przygotuj ekranowany kabel CAT6, usuwając zewnętrzną powłokę na zalecaną długość, odsłaniając folię lub oplot oraz izolowane przewody. Rozkręć pary tylko na tyle, ile jest konieczne do zarabiania. Nasuń wtyczkę na koniec kabla w taki sposób, aby ekran stykał się z elementem podtrzymującym ekran wtyczki, a przewody ułóż w odpowiedniej kolejności dla wybranego standardu okablowania (TIA/EIA 568A lub 568B). Zablokuj mechanizm beznarzędziowy zgodnie z instrukcją montażu producenta, aż styki pewnie chwycą przewody, a ekran zostanie unieruchomiony. Sprawdź mechaniczne trzymanie delikatnym testem ciągnięcia i przetestuj połączenie testerem kabli, aby potwierdzić ciągłość sygnału i integralność par.

Zalecenia

Używaj wtyczki z odpowiednio przygotowanymi ekranowanymi kablami CAT6 i konsekwentnie stosuj standard okablowania. Unikaj nadmiernego rozkręcania par i upewnij się, że ekran jest odpowiednio podłączony do korpusu wtyczki, aby zachować ochronę przed zakłóceniami elektromagnetycznymi. Po zarabianiu zweryfikuj wydajność za pomocą odpowiedniego testera sieci i ogranicz użycie do instalacji przeznaczonych do pracy wewnątrz budynków.
