Wtyk SMA do zaciskania RG-174/RG-316 DeLOCK 90034

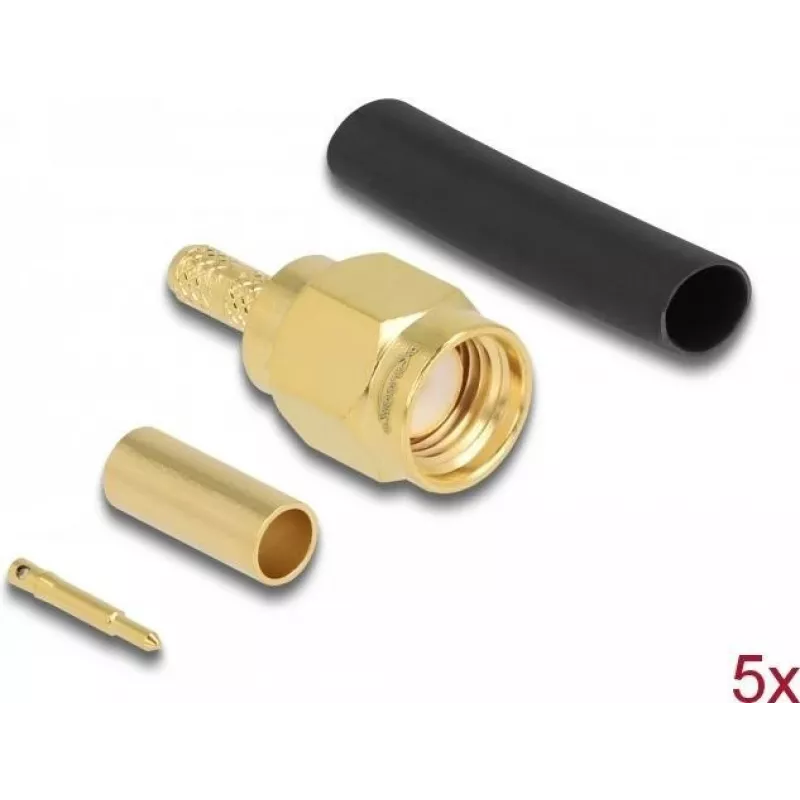

Wtyk SMA DeLOCK do zaciskania przewodów RG-174 i RG-316 jest dostarczany z pasującą rurką termokurczliwą i przeznaczony do łączenia elementów w technologii wysokiej częstotliwości. Posiada pozłacane styki i impedancję charakterystyczną 50 Ω. Kompaktowe złącze ma wymiary 8 mm × 18 mm × 8 mm i jest sprzedawane w opakowaniach po pięć sztuk, zapewniając wiele złączy do prac instalacyjnych lub naprawczych.

Zalety

Pozłacane styki zapewniają niezawodną przewodność elektryczną i odporność na korozję. Dołączona rurka termokurczliwa zapewnia odciążenie naprężeń i chroni zakończenie przewodu, dając estetyczne i trwałe wykończenie. Impedancja 50 Ω jest zgodna ze standardowymi systemami RF, a niewielkie wymiary sprawiają, że złącze nadaje się do montażu w miejscach o ograniczonej przestrzeni. Dostarczanie pięciu złączy w opakowaniu zmniejsza konieczność kupowania pojedynczych sztuk do wielu instalacji.

Odpowiednie dla

Kluczowe specyfikacje

Sposób użycia

Przygotuj przewód RG-174 lub RG-316, zdejmując zewnętrzną izolację, oplot i dielektryk na długości wymagane dla tulejki zaciskowej SMA i pinu centralnego. Włóż przewód środkowy do pozłacanego styku i zaciśnij zgodnie ze specyfikacją narzędzia zaciskowego producenta złącza. Nasuń tulejkę na przygotowany oplot, zaciśnij tulejkę, aby zamocować oplot, i w razie potrzeby przylutuj lub zamocuj styk środkowy. Umieść dostarczoną rurkę termokurczliwą na zakończeniu i podgrzej, aby ją obkurczyć, tworząc odciążenie naprężeń i ochronę środowiskową.
