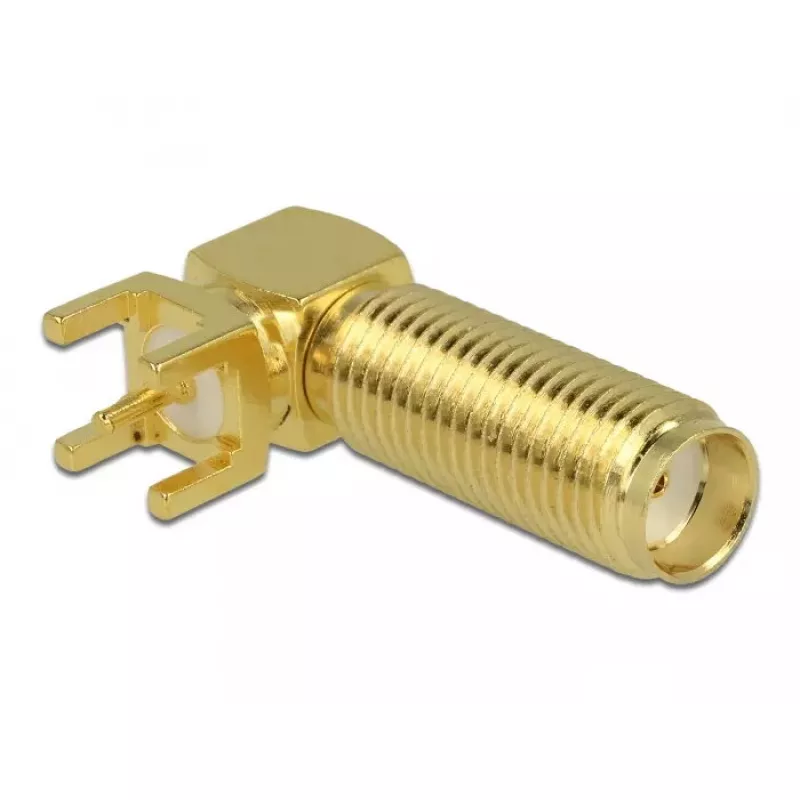

Złącze koncentryczne SMA DeLOCK 65848

Złącze koncentryczne DeLOCK 65848 to złącze typu SMA z pozłacanymi stykami, zaprojektowane do niezawodnej transmisji sygnału RF w kompaktowych zespołach. Jego mosiężny korpus i pozłacane powierzchnie stykowe zapewniają stabilną przewodność i odporność na korozję. Przy całkowitych wymiarach 22 mm (szerokość) × 12 mm (głębokość) × 4,6 mm (wysokość), to jednoczęściowe złącze nadaje się do instalacji o ograniczonej przestrzeni i jest pakowane w woreczek foliowy do indywidualnego użytku.

Zalety

Format SMA zapewnia stałą impedancję i niskie straty sygnału przy wysokich częstotliwościach. Pozłacane styki zmniejszają rezystancję styku i poprawiają długoterminową niezawodność w cyklach łączeniowych. Niewielkie rozmiary i mosiężna konstrukcja sprawiają, że złącze jest mechanicznie wytrzymałe, a jednocześnie łatwe w montażu w urządzeniach, osprzęcie testowym lub zespołach kablowych. Opakowanie jednoczęściowe upraszcza zarządzanie zapasami i realizację projektów w przypadku małych partii lub prototypowania.

Zastosowanie (zadania / przypadki użycia)

• Połączenia sygnałowe RF w sprzęcie bezprzewodowym i interfejsach antenowych
• Laboratoryjne zestawy testowe i przyrządy pomiarowe
• Prototypowanie i montaż elektroniki na małą skalę
• Naprawa lub wymiana punktów połączeniowych SMA w urządzeniach

Kluczowe specyfikacje

• Typ złącza: SMA
• Powłoka styków: pozłacane styki
• Materiał korpusu/wygląd: mosiądz
• Wymiary: 22 mm (szerokość) × 12 mm (głębokość) × 4,6 mm (wysokość)
• Opakowanie: pojedyncza sztuka w woreczku foliowym

Sposób użycia

Wyrównaj złącze SMA z pasującym gniazdem SMA i połącz, ostrożnie nakręcając lub wciskając zgodnie z konstrukcją sprzętu współpracującego. Przed połączeniem upewnij się, że styki są czyste i wolne od zanieczyszczeń, aby zminimalizować tłumienie wtrąceniowe. W przypadku montażu w panelach lub zakończeniach kablowych postępuj zgodnie ze standardowymi praktykami instalacji złączy RF, stosując odpowiednie wartości momentu obrotowego i narzędzia określone przez współpracujący komponent, aby uniknąć nadmiernego dokręcenia i zachować integralność impedancji.

Zalecenia

Przechowuj złącze w suchym środowisku i chwytaj za korpus, aby uniknąć zanieczyszczenia pozłacanych powierzchni stykowych. W przypadku stosowania w torach RF sprawdź mechaniczne mocowanie i moment obrotowy, aby utrzymać stałą wydajność elektryczną; okresowo sprawdzaj styki podczas użytkowania w środowiskach z kurzem, wilgocią lub częstymi cyklami łączeniowymi.
