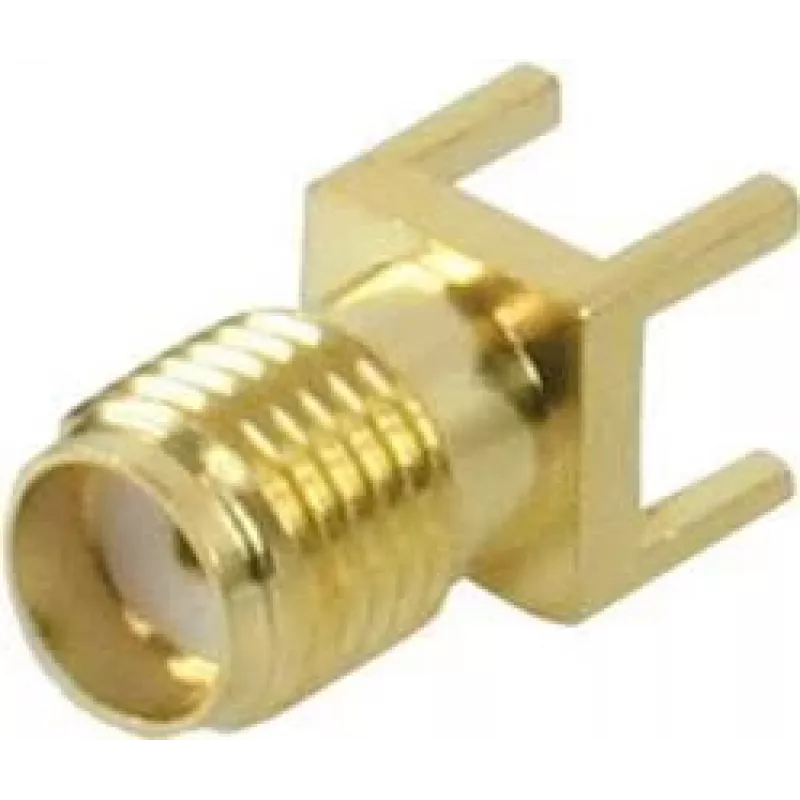

Złącze wideo ShiverPeaks 98612 SMA pozłacane do montażu drukowanego

Złącze wideo SMA ShiverPeaks 98612 to pozłacane złącze RF/wideo do montażu drukowanego, zaprojektowane do bezpośredniej integracji z płytką PCB. Zapewnia kompaktowy interfejs koncentryczny dla sygnałów wideo i RF ze stykami odpornymi na korozję oraz śladem montażowym na płytce odpowiednim dla profesjonalnej elektroniki, sprzętu testowego, sprzętu monitorującego i niestandardowych projektów wbudowanych, gdzie wymagane jest niezawodne zakończenie SMA.

Zalety

Pozłacane powierzchnie styków zmniejszają utlenianie i utrzymują stały kontakt impedancyjny w czasie, poprawiając integralność sygnału dla transmisji wideo i RF o wysokiej częstotliwości. Konstrukcja do montażu drukowanego umożliwia bezpieczne mocowanie mechaniczne i proste lutowanie do płytek drukowanych, a kompaktowy rozmiar oszczędza miejsce na PCB. Zaprojektowane z myślą o powtarzalnych cyklach łączenia, złącze zapewnia stabilne połączenia zarówno dla instalacji stałych, jak i serwisowych.

Zastosowanie

• Interfejsy RF/wideo montowane na PCB w modułach monitorujących i kamerach
• Sprzęt testowo-pomiarowy wymagający zakończeń SMA
• Systemy wbudowane i moduły bezprzewodowe o kompaktowym układzie płytki
• Elektronika hobbystyczna i prototypowanie układów RF/wideo

Kluczowe specyfikacje

• Typ złącza: SMA (miniaturowe koncentryczne)
• Styl montażu: montaż drukowany / przelotowy na PCB lub pole lutownicze do montażu powierzchniowego (ślad na płytce)
• Powłoka styków: pozłacane styki dla odporności na korozję
• Funkcja: interfejs sygnału koncentrycznego RF i wideo
• Forma: kompaktowe, niskoprofilowe zakończenie na PCB

Sposób użycia

Umieść złącze na PCB zgodnie ze śladem producenta, wyrównaj piny przelotowe lub pola lutownicze z płytką i przylutuj, stosując odpowiednią temperaturę i techniki lutowania dla pozłacanych styków. Zapewnij właściwe oczyszczenie z pozostałości topnika i sprawdź stabilność mechaniczną po lutowaniu. Łącz wtyk SMA ostrożnie ręcznie, aby uniknąć skrzyżowania gwintów, i nie przekraczaj określonego momentu dokręcania, aby chronić złącze i połączenia lutowane na płytce.

Zalecenia

Dla optymalnej wydajności sygnału należy stosować praktyki projektowania PCB z kontrolowaną impedancją oraz krótkie odcinki koncentryczne między złączem a układami RF. Unikaj wielokrotnego nadmiernego dokręcania i chroń złącze przed wstrząsami mechanicznymi podczas instalacji. W przypadku stosowania na zewnątrz lub w środowiskach o wysokiej wilgotności, połącz z odpowiednim uszczelnieniem obudowy, aby chronić pozłacane styki przed długotrwałym narażeniem na zanieczyszczenia.
