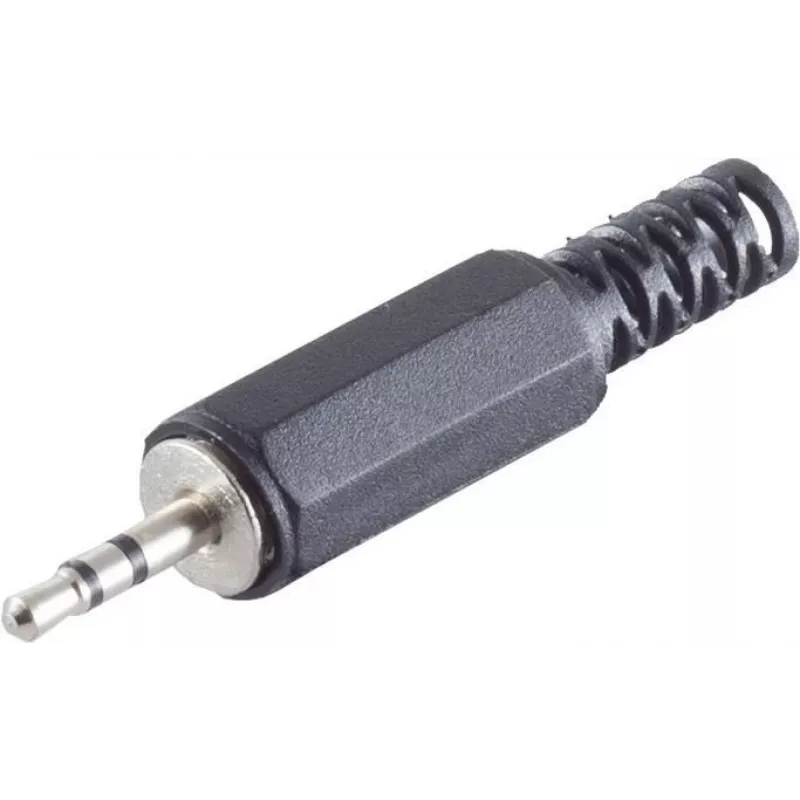

Wtyk stereo 2,5 mm ShiverPeaks 51301 — stereofoniczne złącze audio 2,5 mm

ShiverPeaks 51301 to wtyk stereo 2,5 mm przeznaczony do podłączania przenośnych urządzeń audio, zestawów słuchawkowych oraz sprzętu audio wykorzystującego interfejs TRS 2,5 mm. Złącze w metalowej obudowie zapewnia kompaktowe, standardowe połączenie dla lewego i prawego kanału audio oraz masy, co sprawia, że nadaje się do napraw, montażu kabli i niestandardowych przewodów audio zarówno w środowiskach konsumenckich, jak i profesjonalnych.

Zalety

Metalowa obudowa gwarantuje wytrzymałość mechaniczną i niezawodną ciągłość styku. Kompaktowa obudowa TRS 2,5 mm obsługuje sygnały stereo, zajmując przy tym minimalną przestrzeń, co umożliwia stosowanie w smukłych urządzeniach lub o ograniczonej przestrzeni. Standardowa konfiguracja tip-ring-sleeve zapewnia kompatybilność ze sprzętem akceptującym wtyki stereo 2,5 mm, a prosta konstrukcja ułatwia lutowanie i zakończenie kabla podczas napraw lub montażu.

Zastosowanie

• Naprawa lub wymiana zużytych wtyków audio 2,5 mm w przenośnych odtwarzaczach i zestawach słuchawkowych
• Tworzenie niestandardowych kabli audio i przedłużaczy
• Podłączanie małych urządzeń audio i sprzętu komunikacyjnego
• Prototypowanie i projekty elektroniki „zrób to sam” wymagające kompaktowego złącza stereo

Kluczowe specyfikacje

• Typ złącza: TRS 2,5 mm (stereo tip-ring-sleeve)
• Materiał obudowy: metalowa dla zwiększonej trwałości
• Obsługiwany sygnał: audio stereo (lewy, prawy, masa)
• Montaż: wtyk do montażu na kablu, do montażu kabli i napraw
• Środowisko zastosowań: instalacje audio konsumenckie i profesjonalne

Jak używać

Przygotuj kabel audio, zdejmując zewnętrzną osłonę i rozdzielając żyły lewego i prawego kanału oraz masy. Pocynować końce żył i pola lutownicze złącza, aby zapewnić niezawodny lut. Nałożyć na kabel odciążenie lub osłonę przed lutowaniem. Przystąpić do lutowania lewej (tip), prawej (ring) i masy (sleeve) do odpowiednich końcówek na wtyku, uważając, aby nie utworzyć mostków lutowniczych. Po zakończeniu lutowania sprawdzić ciągłość i poprawność okablowania za pomocą multimetru, a następnie złożyć obudowę i zabezpieczyć odciążenie.

Zalecenia

Stosować odpowiednie typy kabli i przewodów ekranowanych, aby zredukować szumy w sygnałach audio. Unikać nadmiernego naprężenia mechanicznego na wtyku po jego zamontowaniu, a dla przedłużenia jego żywotności stosować odciążenie. Aby uzyskać najlepsze rezultaty w profesjonalnych zastosowaniach audio, sprawdzić kompatybilność złącza z urządzeniem docelowym i przetestować trasowanie sygnałów przed ostateczną instalacją.
