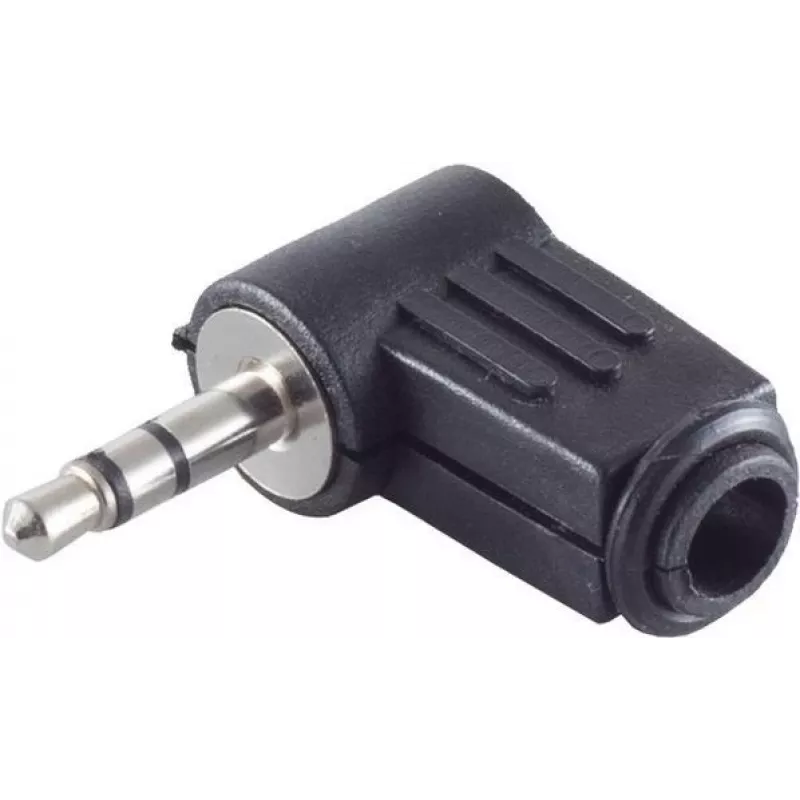

Wtyk stereo 3,5 mm ShiverPeaks kątowy, 3-stykowy

Wtyk stereo 3,5 mm ShiverPeaks kątowy, 3-stykowy to kompaktowe złącze audio TRS przeznaczone do sygnałów stereo (lewy, prawy, masa). Jego kątowa obudowa zmniejsza naprężenia kabli i złączy, dzięki czemu nadaje się do ciasnych przestrzeni i konfiguracji przenośnych. Wtyk jest kompatybilny ze standardowymi gniazdami TRS 3,5 mm stosowanymi w słuchawkach, przenośnych odtwarzaczach audio, smartfonach i wielu konsumenckich urządzeniach audio, a także nadaje się do napraw kabli w linii i niestandardowych zestawów kablowych.

Zalety

Kątowa obudowa minimalizuje naprężenia zginające w miejscu połączenia kabla ze złączem, wydłużając żywotność kabla i zwiększając niezawodność w ograniczonych przestrzeniach. Trójstykowa konfiguracja stereo zapewnia prawidłową separację kanałów dla lewego i prawego kanału audio oraz solidne połączenie masy. Kompaktowa konstrukcja ułatwia dyskretną instalację i jest wygodna w sprzęcie przenośnym lub cienkich obudowach. Złącze zostało zaprojektowane z myślą o łatwym lutowaniu lub montażu w niestandardowych kablach audio i zadaniach naprawczych.

Zastosowanie

• Słuchawki nauszne i douszne ze standardowymi gniazdami TRS 3,5 mm
• Przenośne odtwarzacze muzyki, smartfony i tablety z wyjściami audio 3,5 mm
• Naprawy kabli w linii i samodzielne zestawy kablowe
• Sprzęt audio w ciasnych przestrzeniach lub systemach montowanych w szafach rack, gdzie proste wtyki powodują problemy z prześwitem

Kluczowe dane techniczne

• Typ złącza: TRS 3,5 mm (stereo, 3-stykowe)
• Orientacja: kątowa
• Konfiguracja styków: końcówka (lewy), pierścień (prawy), tuleja (masa)
• Zastosowanie: połączenia audio stereo dla urządzeń konsumenckich i kabli niestandardowych
• Konstrukcja: kompaktowa obudowa zmniejszająca naprężenia kabla i poprawiająca prześwit

Sposób użycia

Zdejmij izolację z kabla, aby odsłonić przewody, ocynuj je i przylutuj do odpowiednich zacisków: końcówka dla lewego kanału, pierścień dla prawego kanału i tuleja dla masy. Upewnij się co do prawidłowej orientacji i zamocuj kabel w obudowie, aby zapobiec ruchom mogącym naprężyć połączenia lutowane. Po montażu sprawdź ciągłość i prawidłowe podłączenie kanałów za pomocą źródła audio i słuchawek lub multimetru przed regularnym użytkowaniem.

Zalecenia

Aby zapewnić niezawodną długoterminową wydajność, stosuj odciążenie przewodu i utrzymuj minimalne zginanie kabla przy złączu. Podczas napraw lub samodzielnych montaży pracuj w dobrze oświetlonym miejscu, używając odpowiedniego sprzętu lutowniczego i sprawdź polaryzację oraz mapowanie kanałów przed zamknięciem obudowy.
