Wtyk TNC do zaciskania LMR 200 DeLOCK 90019

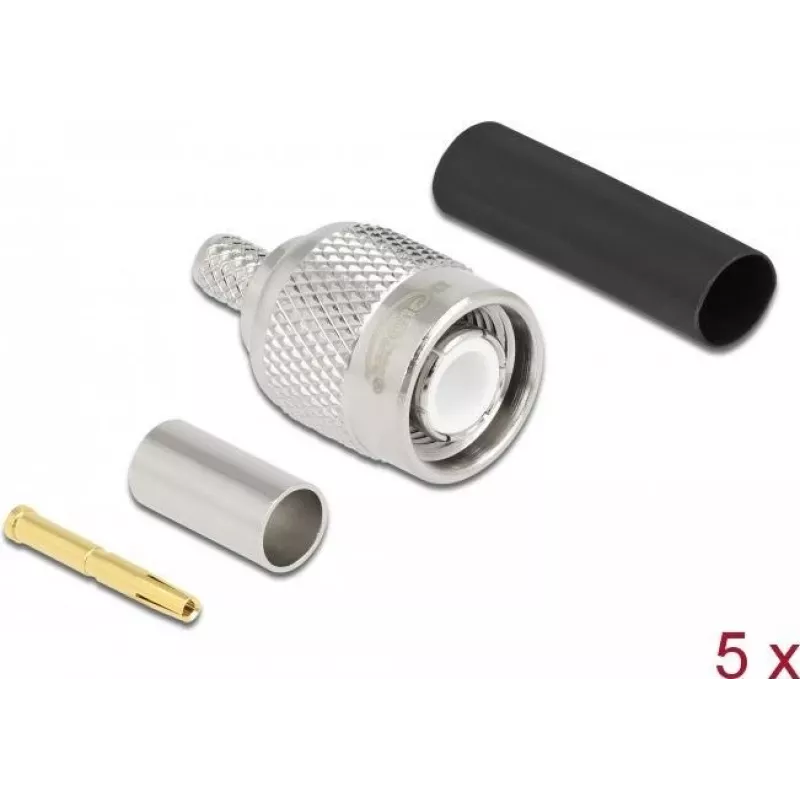

Wtyk TNC DeLOCK przeznaczony do zaciskania na kablach LMR 200 zapewnia niezawodne połączenia w instalacjach radiowych (RF). Oferuje impedancję 75 Ω i niklowane styki, co gwarantuje stabilną transmisję sygnału. Złącze jest kompaktowe (szerokość 12 mm, głębokość 30 mm, wysokość 12 mm) i dostarczane w opakowaniach po pięć sztuk, każde w torebce foliowej. W zestawie znajduje się rurka termokurczliwa do bezpiecznej izolacji i odciążenia naprężeń.

Zalety

Niklowane styki są odporne na korozję i zapewniają stabilny kontakt elektryczny. Impedancja 75 Ω odpowiada powszechnym urządzeniom RF i charakterystyce kabli. Kompaktowe wymiary ułatwiają obsługę i instalację w ograniczonych przestrzeniach. Dostarczane jako opakowanie 5 sztuk do wielu instalacji lub na części zamienne.

Zastosowanie

Najważniejsze dane techniczne

Sposób użycia

Odpowiednio przygotuj kabel LMR 200 zgodnie z instrukcją zaciskania producenta złącza, włóż środkowy przewodnik i przewodnik zewnętrzny do wtyku, a następnie zaciśnij tuleję za pomocą odpowiedniego narzędzia do zaciskania. Nałóż dołączoną rurkę termokurczliwą na połączenie i podgrzej, aby zapewnić izolację i odciążenie naprężeń. Sprawdź mechaniczne dopasowanie i przeprowadź kontrolę elektryczną, aby upewnić się co do prawidłowej impedancji i ciągłości.

Zalecenia

Używaj właściwych matryc zaciskowych dla LMR 200 i sprawdzaj każde złącze po zaciskaniu. Unikaj nadmiernego nagrzewania rurki termokurczliwej, aby nie uszkodzić powłoki złącza i dielektryka kabla.
