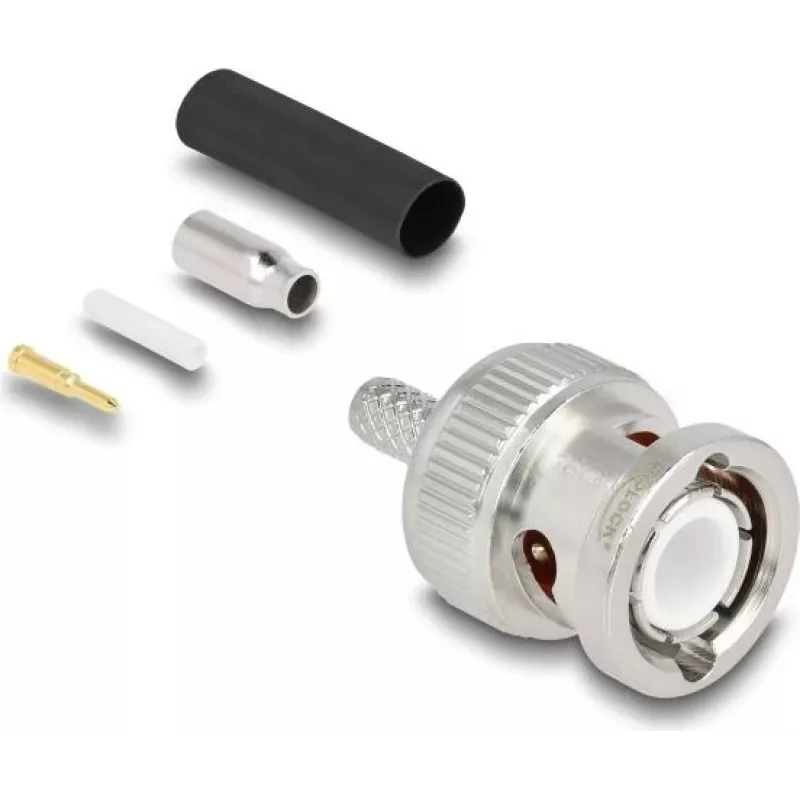

Wtyk zaciskany BNC DELOCK 90756 do kabli koncentrycznych RG-174 / RG-316 z koszulką termokurczliwą

Wtyk zaciskany BNC DELOCK 90756 to jednoczęściowe złącze przeznaczone do zarabiania kabli koncentrycznych o małej średnicy, takich jak RG-174 i RG-316. Dostarczany z dopasowaną koszulką termokurczliwą, umożliwia kompaktowe, mechanicznie bezpieczne zakończenie, odpowiednie do zastosowań wideo, RF i sygnałów testowych. Złącze zostało zaprojektowane z myślą o profesjonalnym i amatorskim montażu kabli, gdzie wymagany jest niezawodny kontakt elektryczny i niewielkie rozmiary.

Zalety

Wtyk zaciskany BNC zapewnia stabilne połączenie koncentryczne o niskich stratach sygnału dla kabli o małej średnicy. Dołączenie koszulki termokurczliwej poprawia odciążenie mechaniczne i ochronę środowiskową w miejscu połączenia, zachowując przy tym schludny i kompaktowy wygląd. Jednoczęściowa konstrukcja upraszcza montaż, zmniejszając liczbę oddzielnych elementów potrzebnych do zarabiania. Złącze jest kompatybilne z typowymi narzędziami zaciskowymi do styku środkowego i ekranu kabla, co pozwala na uzyskiwanie powtarzalnych wyników przy wielokrotnych instalacjach.

Odpowiednie do (zadania / przypadki użycia)

Kluczowe dane techniczne

Jak używać

Przygotuj kabel koncentryczny, zdejmując zewnętrzną powłokę, odsłaniając ekran i wewnętrzny przewodnik na długości odpowiednie dla złącza zaciskanego. Przed montażem złącza nasuń koszulkę termokurczliwą na kabel. Umieść korpus złącza na kablu, upewniając się, że przewodnik środkowy jest prawidłowo osadzony w styku wtykowym, a oplot zapewnia właściwy kontakt z obudową złącza. Wykonaj wymagane operacje zaciskania dla styku środkowego i zewnętrznej tulejki przy użyciu odpowiednich narzędzi zaciskowych. Umieść koszulkę termokurczliwą nad zmontowanym połączeniem i zastosuj ciepło, aby ją skurczyć, zapewniając odciążenie i lepszą stabilność mechaniczną.

Zalecenia

Używaj złącza z narzędziami zaciskowymi i matrycami przeznaczonymi do małych średnic BNC, aby zapewnić niezawodny kontakt elektryczny. Sprawdź prawidłowe wymiary odsłonięcia i po montażu wykonaj test ciągłości/izolacji. W przypadku środowisk zewnętrznych lub o podwyższonej wilgotności, w razie spodziewanej długotrwałej ekspozycji, rozważ dodatkowe środki uszczelniające poza dostarczoną koszulką termokurczliwą.
