Wtyk zaciskany SMA DELOCK 91780 do kabla koncentrycznego RG-174 / RG-316 z koszulką termokurczliwą

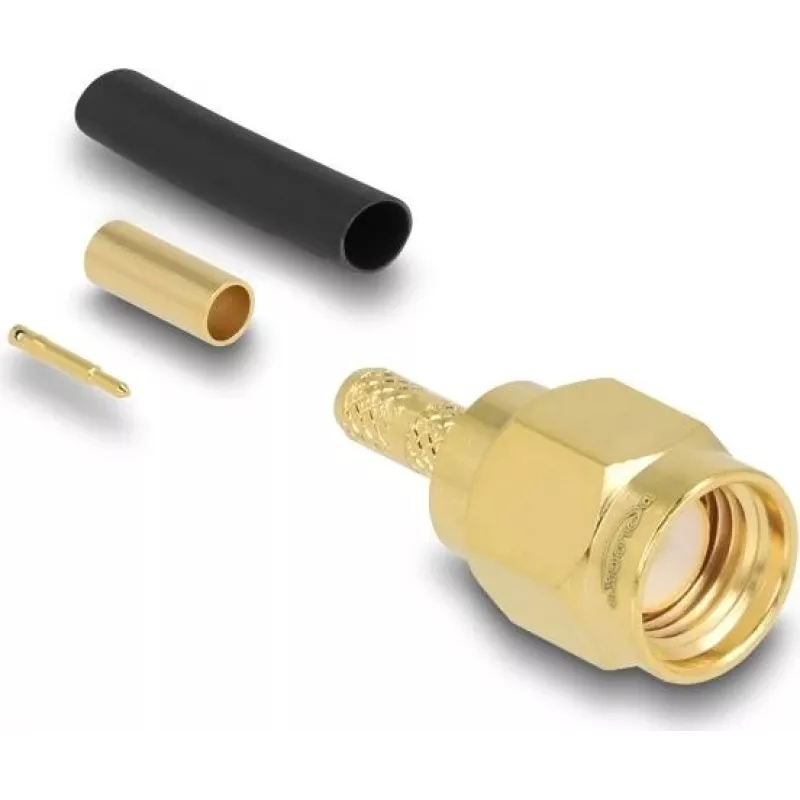

Wtyk zaciskany SMA DELOCK 91780 to kompaktowy wtyk męski SMA przeznaczony do kabli koncentrycznych RG-174 i RG-316. Posiada zakończenie zaciskane i zawiera koszulkę termokurczliwą zapewniającą mechaniczne odciążenie i lepszą ochronę środowiskową połączeń RF i antenowych. Wtyk oferuje niezawodny interfejs do przesyłu sygnału w naprawach, samodzielnym montażu kabli oraz instalacjach wymagających precyzyjnych zakończeń koncentrycznych.

Zalety

Wtyk zapewnia kompaktowy interfejs męski SMA odpowiedni do ciasnych przestrzeni i miniaturowych zespołów. Zakończenie zaciskane zapewnia stałą stabilność mechaniczną i powtarzalny kontakt elektryczny przy użyciu odpowiedniego narzędzia zaciskowego. Dołączona koszulka termokurczliwa dodaje izolację i odciążenie, zmniejszając ryzyko zwarć i zwiększając trwałość w środowisku polowym lub warsztatowym. Zaprojektowany do typowych cienkich kabli koncentrycznych, umożliwia proste przygotowanie i zakończenie kabla.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Przygotuj kabel koncentryczny, zdejmując płaszcz zewnętrzny, oplot i dielektryk na wymiar odpowiedni dla wtyku. Przed montażem nasuń koszulkę termokurczliwą na kabel. Włóż żyłę środkową do pinu i zaciśnij pin przy użyciu odpowiedniego narzędzia zaciskowego. Zagnij oplot na korpus wtyku, umieść tulejkę zaciskową i zaciśnij ją, aby zamocować przewód zewnętrzny. Nasuń koszulkę termokurczliwą na połączenie i podgrzej ją, aby uzyskać dodatkową izolację i odciążenie. Sprawdź ciągłość elektryczną i stabilność mechaniczną przed oddaniem kabla do użytku.

Zalecenia

Używaj skalibrowanego narzędzia zaciskowego przeznaczonego do tulejki zaciskowej i pinu centralnego wtyku, aby zapewnić niezawodne parametry elektryczne. Postępuj zgodnie ze standardowymi praktykami montażu RF: zachowaj prawidłowe długości odizolowania, unikaj nacinania żyły środkowej i sprawdzaj zaciśnięcia wzrokowo oraz za pomocą testera ciągłości. Używaj koszulki termokurczliwej, aby chronić zakończenie przed wilgocią i zużyciem mechanicznym w instalacjach polowych.
