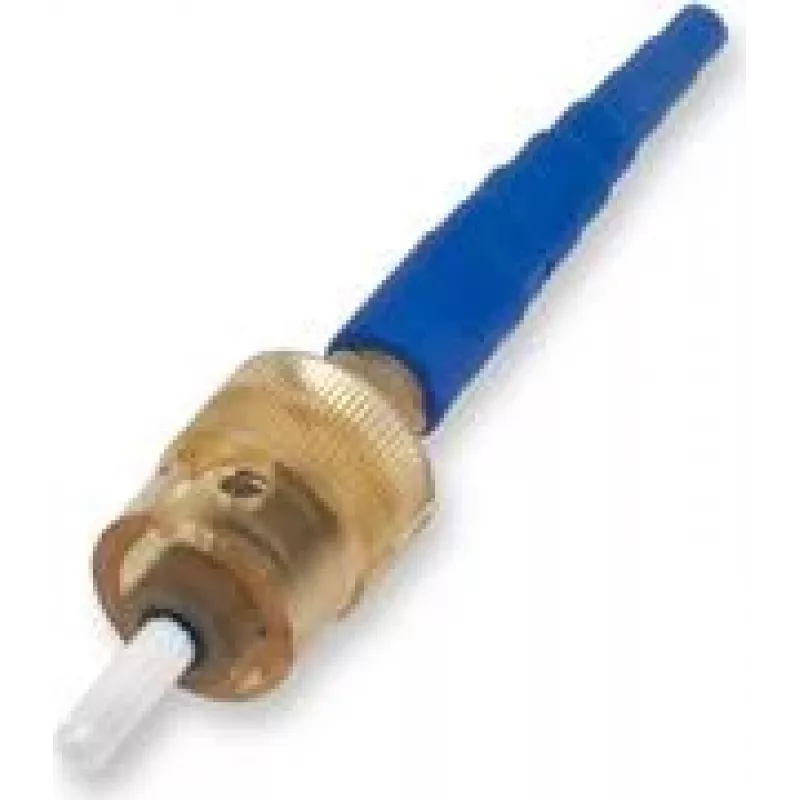

Wtyk złącza światłowodowego ST Corning UniCam ST E9 SuperPC polish, model 95-200-51

Wtyk Corning UniCam ST model 95-200-51 to złącze światłowodowe w stylu ST z polerowaną powierzchnią czołową E9 SuperPC. Zaprojektowany do zastosowań w okablowaniu jednomodowym i wielomodowym, ten UniCam ST łączy znajomą mechaniczną obudowę ST z konstrukcją terminacji Corning, aby zapewnić spójne parowanie, niską tłumienność wtrąceniową i powtarzalne połączenia. Złącze jest przeznaczone do terminacji w terenie, paneli krosowych i napraw sieci światłowodowych, gdzie wymagane są niezawodne, szybkie terminacje.

Zalety

UniCam ST oferuje polerowaną powierzchnię czołową E9 SuperPC, która redukuje odbicia wsteczne i wspiera stabilną wydajność optyczną. Jego bagnetowe sprzęgło w stylu ST zapewnia bezpieczne, powtarzalne parowanie i łatwe wyrównanie podczas instalacji. Konstrukcja terminacji upraszcza montaż w terenie i wspiera spójne wartości tłumienności wtrąceniowej przy wielu połączeniach. Materiały i geometria są zoptymalizowane pod kątem kompatybilności ze standardowymi płaszczami światłowodów i powszechnymi narzędziami do terminacji.

Zastosowanie

• Terminacja w terenie i zarabianie złączy na włóknie światłowodowym na miejscu
• Panele krosowe i ramy dystrybucyjne światłowodów
• Naprawa i wymiana uszkodzonych złączy ST w instalacjach okablowania
• Segmenty sieci jednomodowych i wielomodowych wymagające polerowania powierzchni czołowej SuperPC

Kluczowe specyfikacje

• Typ złącza: wtyk w stylu ST ze sprzęgłem bagnetowym
• Polerowanie powierzchni czołowej: E9 SuperPC
• Obsługiwane typy włókien: jednomodowe i wielomodowe
• Zastosowanie: terminacja w terenie, krosowanie, naprawa
• Charakterystyka optyczna: zaprojektowane dla niskiej tłumienności wtrąceniowej i zredukowanej tłumienności odbiciowej typowej dla polerowania SuperPC
• Kompatybilność: standardowe adaptery i gniazda ST

Sposób użycia

Przygotuj włókno, zdejmując płaszcz i obcinając włókno na odpowiednią długość zgodnie z instrukcją terminacji. Złóż wtyk UniCam ST zgodnie z procedurą terminacji w terenie Corning: włóż włókno do korpusu złącza, upewnij się, że powierzchnia czołowa włókna prawidłowo osadza się na ferruli, i zabezpiecz odciążenie. Sprawdź jakość powierzchni czołowej za pomocą sprzętu inspekcyjnego i przetestuj wydajność optyczną przy użyciu miernika mocy optycznej lub źródła światła i miernika mocy, aby potwierdzić akceptowalne wartości tłumienności wtrąceniowej i odbiciowej.

Zalecenia

Stosuj odpowiednie procedury czyszczenia i inspekcji przed ostatecznym sparowaniem, aby uniknąć zanieczyszczeń. Podczas wykonywania terminacji w terenie postępuj zgodnie z wytycznymi producenta dotyczącymi długości obcięcia, polerowania (jeśli dotyczy) i momentu dokręcania sprzętu łączącego. Przechowuj nieużywane złącza w czystym, suchym środowisku i chroń powierzchnie czołowe zaślepkami przeciwpyłowymi do czasu instalacji.
