Wyłącznik nadprądowy Legrand TX3, miniaturowy wyłącznik nadprądowy, typ C 3

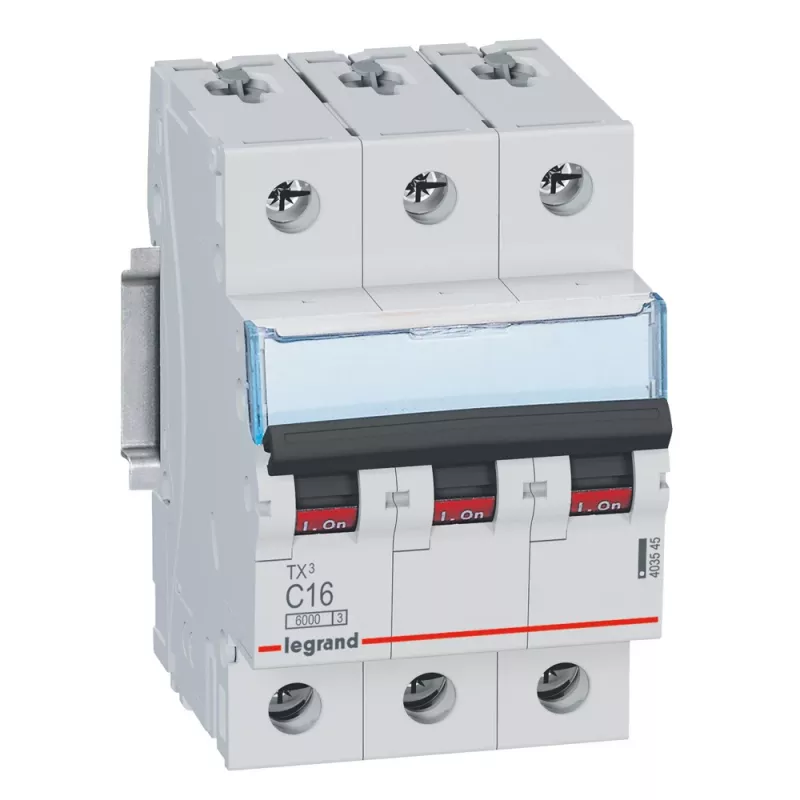

Miniaturowy wyłącznik nadprądowy Legrand Tx3 C16A 3P, model 403545, to trójbiegunowe urządzenie ochronne o prądzie znamionowym 16 A, z charakterystyką wyzwalania typu C i zdolnością wyłączania 6 kA. Przeznaczony jest do montażu na szynie DIN w celu ochrony obwodów trójfazowych w instalacjach elektrycznych domowych i komercyjnych przed przeciążeniami i zwarciami, spełniając standardowe wymagania dotyczące okablowania.

Zalety

Legrand Tx3 C16A 3P zapewnia skoordynowaną ochronę termiczno-magnetyczną obwodów trójfazowych, kompaktowy montaż na szynie DIN ułatwiający instalację oraz zdolność wyłączania 6 kA odpowiednią dla typowych rozdzielnic budynkowych. Jego krzywa typu C zapewnia niezawodną reakcję na umiarkowane prądy rozruchowe silników i obciążeń oświetleniowych bez niepożądanych zadziałań.

Przeznaczenie

Kluczowe specyfikacje

Sposób użycia

Zainstaluj wyłącznik na standardowej szynie DIN wewnątrz tablicy rozdzielczej, upewniając się, że przewody trzech faz są prawidłowo podłączone do zacisków liniowych, a obciążenia do zacisków odbiorczych. Przed włączeniem zasilania sprawdź, czy napięcie i prąd znamionowy są zgodne z wymaganiami instalacji. Po podłączeniu przełącz wyłącznik w pozycję ON i potwierdź prawidłowe działanie oraz brak zwarć w chronionym obwodzie.

Zalecenia

Stosuj ten wyłącznik Legrand Tx3 C16A 3P w obwodach, w których odpowiednia jest charakterystyka typu C – zazwyczaj w obwodach oświetleniowych, gniazd i małych silników – i skoordynuj go z innymi urządzeniami ochronnymi poprzedzającymi i następnymi. Przestrzegaj lokalnych przepisów elektrycznych i zlecaj instalację lub modyfikacje wykwalifikowanemu elektrykowi.
