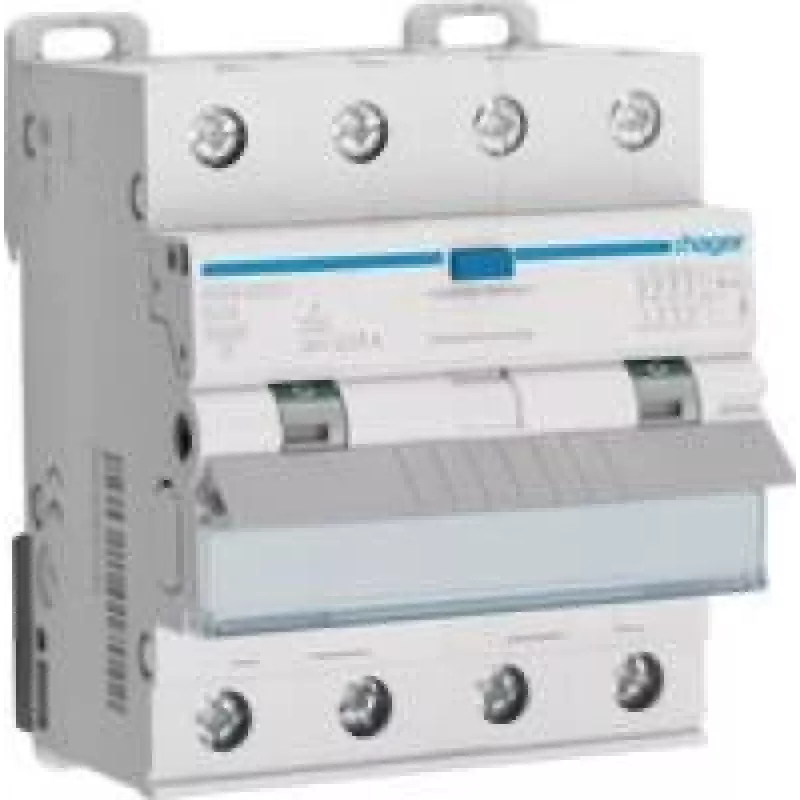

Wyłącznik różnicowoprądowy Hager ADX425D 4P 25A 30mA Typ A, 10 kA

Hager ADX425D to 4-biegunowy wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym (FI-LS), który łączy funkcje wyłącznika różnicowoprądowego (RCD) i wyłącznika nadprądowego (MCB). Ma prąd znamionowy 25 A, znamionowy prąd różnicowy 30 mA (typ A) i zdolność zwarciową 10 kA. Urządzenie jest przeznaczone do trójfazowych instalacji elektrycznych i zapewnia łączną ochronę przed prądem upływowym, porażeniem elektrycznym oraz zwarciami i przeciążeniami w środowiskach mieszkalnych i lekkich komercyjnych.

Zalety

Urządzenie integruje wykrywanie prądu zwarciowego i zabezpieczenie przed przeciążeniem/zwarciem w jednym kompaktowym urządzeniu, co zmniejsza wymagane miejsce w rozdzielnicach i upraszcza okablowanie. Wykrywanie prądu różnicowego typu A obejmuje zarówno sinusoidalne prądy przemienne, jak i pulsujące prądy stałe, co poprawia bezpieczeństwo obwodów z urządzeniami elektronicznymi. Zdolność zwarciowa 10 kA zapewnia niezawodne wyłączanie prądów zwarciowych w typowych sieciach niskiego napięcia. Konfiguracja 4-biegunowa urządzenia umożliwia ochronę wszystkich trzech faz oraz neutralnego w systemach trójfazowych.

Zastosowanie

Kluczowe specyfikacje

Jak używać

Zainstaluj urządzenie w rozdzielnicy na kompatybilnej szynie DIN, przestrzegając lokalnych przepisów elektrycznych i schematów połączeń. Podłącz trzy przewody fazowe i neutralny do odpowiednich zacisków, upewniając się, że strona zasilania i obciążenia są prawidłowo zidentyfikowane. Po instalacji przetestuj funkcję różnicowoprądową za pomocą wbudowanego przycisku testowego lub odpowiedniego przyrządu testowego, aby zweryfikować poprawne działanie. Wymień urządzenie, jeśli nie przejdzie jakiegokolwiek testu funkcjonalnego lub wykazuje oznaki uszkodzenia.

Zalecenia

Stosuj ten 4-biegunowy FI-LS w obwodach, gdzie wymagana jest zarówno ochrona przeciwporażeniowa, jak i zabezpieczenie zwarciowe/nadprądowe w kompaktowej formie. Zapewnij koordynację z urządzeniami zabezpieczającymi przed i za wyłącznikiem oraz zweryfikuj kompatybilność z podłączonym sprzętem elektronicznym, aby uniknąć niepożądanego wyzwalania. Przeprowadzaj okresowe testy w odstępach zalecanych przez lokalne przepisy lub normy.
