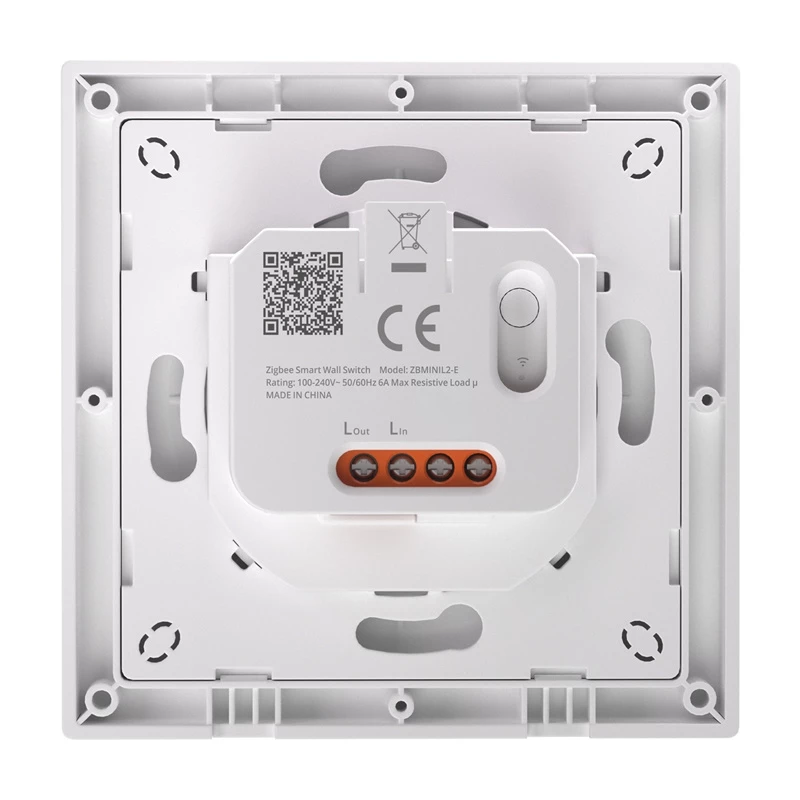

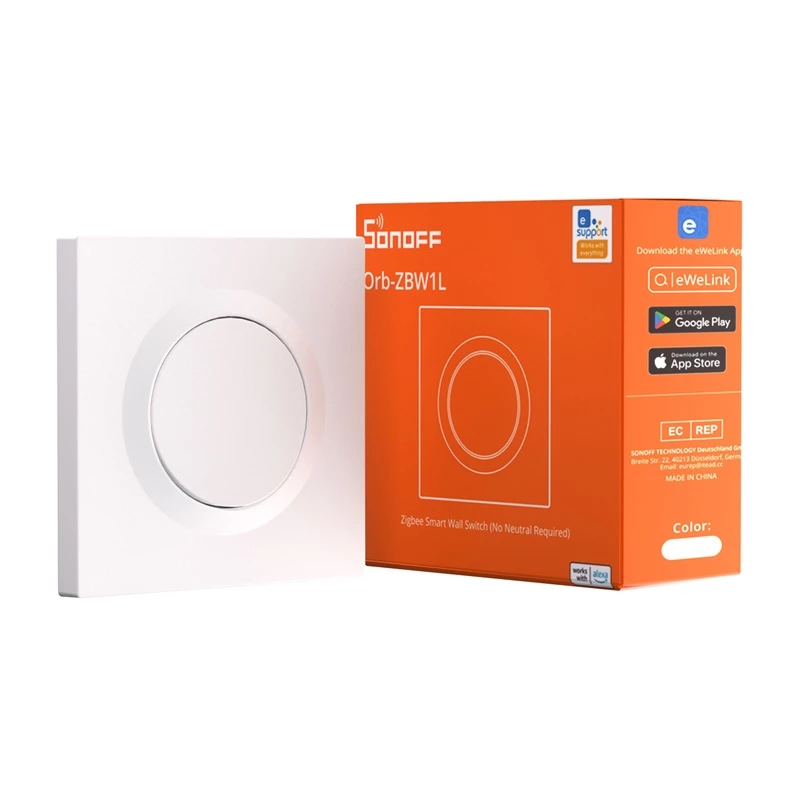

Wyłącznik ścienny Sonoff ZBMINIL2-E ZigBee kompaktowa konstrukcja pilotów

Orb-ZBW1L (model ZBMINIL2-E) to wyłącznik ścienny ZigBee z serii Fusion firmy Sonoff zaprojektowany do instalacji bez przewodu neutralnego. Kompaktowy wyłącznik pasuje do standardowych puszek okrągłych (⌀60 mm) i kwadratowych (typ 86) i można go montować pionowo lub poziomo, samodzielnie lub obok innych urządzeń serii Fusion. Oferuje bezprzewodowe włączanie/wyłączanie oświetlenia i małych obciążeń oraz integruje się z popularnymi bramkami ZigBee, umożliwiając zdalne i zautomatyzowane sterowanie.

Zalety

Wyłącznik działa bez przewodu neutralnego, co ułatwia instalację w starszych domach i mieszkaniach. Obsługuje Zigbee 3.0, zapewniając szeroką kompatybilność z bramkami i ekosystemami, a jego kompaktowa obudowa serii Fusion umożliwia elastyczny montaż i estetyczną integrację z istniejącymi panelami włączników. Urządzenie obsługuje inteligentne sceny i sterowanie grupowe, umożliwiając łączenie wielu wyłączników lub czujników w skoordynowane automatyzacje.

Zastosowanie

• Instalacje modernizacyjne bez przewodu neutralnego
• Sterowanie wewnętrznymi obwodami oświetleniowymi i obciążeniami LED
• Małe zastosowania mieszkaniowe lub w apartamentach ze standardowymi puszkami okrągłymi lub typ 86

Kluczowe specyfikacje

• Producent: Sonoff; Model: ZBMINIL2-E (Orb-ZBW1L)
• Seria: Fusion; MCU: EFR32MG22
• Zasilanie: 100–240 V~, 50/60 Hz; maks. prąd rezystancyjny 6 A
• Obciążenie LED: do 150 W przy 100 V / do 300 W przy 240 V
• Maksymalne obciążenie: 1440 W; Minimalne obciążenie: 3 W
• Łączność bezprzewodowa: Zigbee 3.0
• Wymiary: 86 × 86 × 35,8 mm; Waga: 80 g; Kolor: Biały
• Obudowa: PC (poliwęglan); Zalecany przewód: 16AWG–14AWG (miedź)
• Temperatura pracy: -10 °C do 40 °C; Wilgotność: 5–95% RH bez kondensacji
• Zastosowanie: do użytku wewnętrznego; Pasuje do puszek okrągłych (⌀60 mm) i kwadratowych (typ 86)

Sposób użycia

Przed instalacją wyłącz zasilanie sieciowe. Zamontuj Orb-ZBW1L w kompatybilnej puszce okrągłej lub typ 86 i podłącz przewód(y) fazowy(e) zgodnie ze schematem elektrycznym; urządzenie nie wymaga podłączenia przewodu neutralnego. Po przywróceniu zasilania sparuj wyłącznik z bramką ZigBee 3.0 (na przykład SONOFF ZBBridge, NSPanel Pro, iHost, SmartThings, Zigbee2MQTT lub Amazon Echo z wbudowanym ZigBee), postępując zgodnie z procedurą parowania bramki. Skonfiguruj nazwę urządzenia, grupy i sceny w bramce lub aplikacji eWeLink i sprawdź sterowanie włączaniem/wyłączaniem oraz wszelkie automatyzacje.

Zalecenia

Instaluj, używając przewodów miedzianych o zalecanej średnicy (16AWG–14AWG) i przestrzegaj lokalnych przepisów elektrycznych. Nie przekraczaj podanych maksymalnych wartości obciążenia. Używaj wyłącznika wewnątrz pomieszczeń w podanych zakresach temperatury i wilgotności oraz paruj go z kompatybilnymi bramkami ZigBee, aby uzyskać pełną funkcjonalność.
